    Складывающийся автоприцеп-домик на колесах

    Дата: Сентябрь 1993 года
                0



    Идея разместить в автоприцепе целое жилое помещение очень заманчива. Однако более привлекательным видится не разборный, а складывающийся фургон. Он вместительнее, сборка-подъем такого домика на колесах не занимает много времени, а на стоянке его можно не отсоединять от автомобиля. Два спальных места на просторных бортовых ящиках-диванах, в которых размещены спальные принадлежности, дополнительные съемные полки-койки и малогабаритная газовая плита с баллонами, тумбочка — все это обеспечивает комфортные условия отдыха во время путешествия. Перед вами такой вариант, предложенный Л. Лебедевым из г. Горловки Донецкой области.

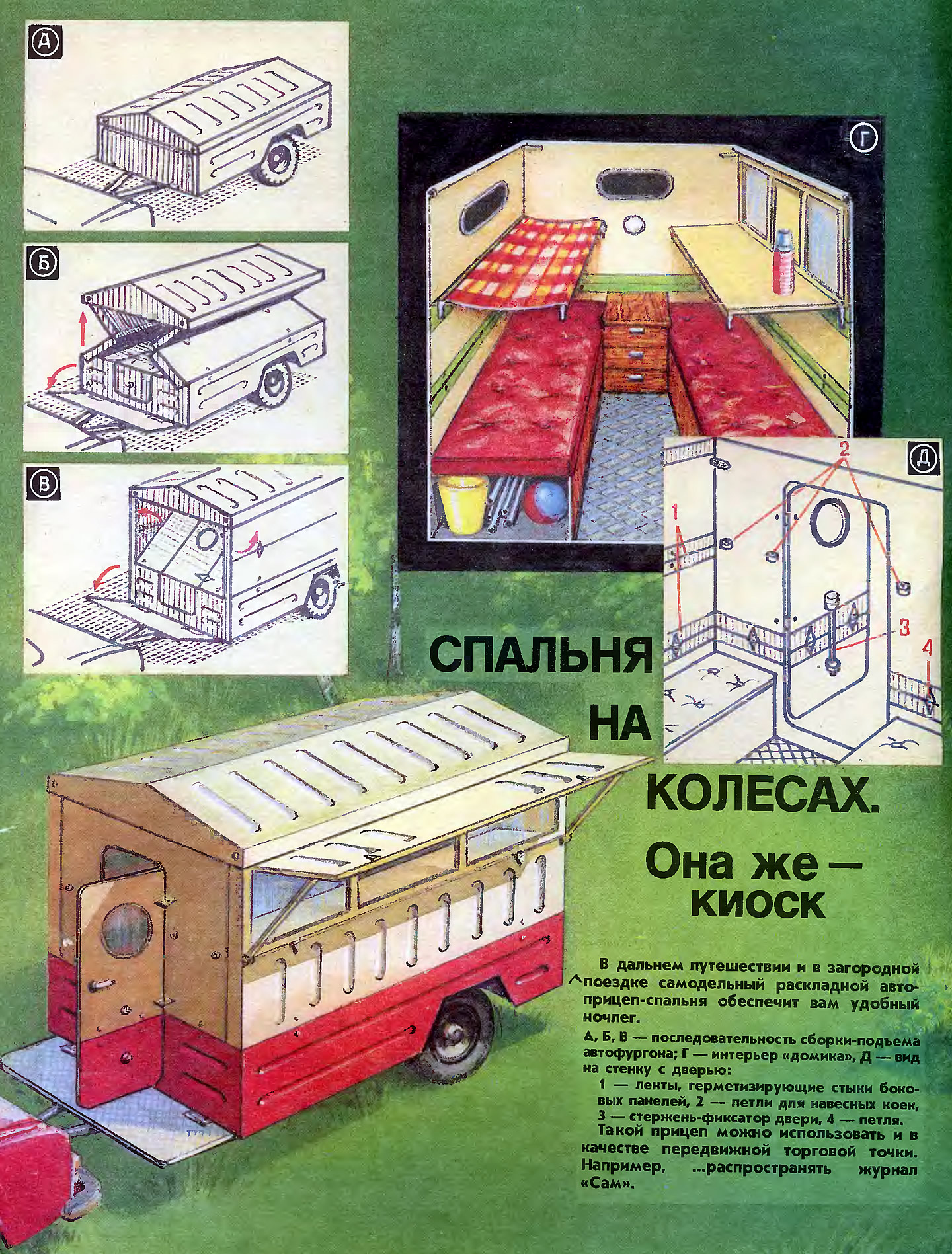

    Спальня на колесах
    Спальня на колесах ►
    Рама автоприцепа — Л-образная, трубчатая. Оборудована подрессоренными колесами и убирающимся стояночным сошником.

    Панели фургона из штампованного металла (можно применить и армированный стеклопластик: по прочности он не уступает металлу и гораздо легче). Между собой панели соединены петлями на боковых и торцевых стенках, которые такими же петлями прикреплены к кузову прицепа. Торцевые служат формообразующими распорками для боковых стенок при сборе-подъеме фургона. Задняя стенка оборудована габаритными фонарями и стоп-сигналом, передняя — входной дверью, которая имеет петли-болты для соединения ее половин стержнем-фиксатором.

    На торцевых стенках также есть петли-болты для подвески полок-коек, служащих дополнительными элементами жесткости салона.

    Места соединения всех панелей оклеены резиновыми (или парусиновыми) лентами, герметизирующими помещение от сквозняков. Верхние кромки боковых стенок свернуты в трубки, в концы которых заделаны гайки Ml8. К ним четырьмя болтами крепится крыша.

    В салоне ящики-диваны смонтированы ниже бортов кузова, чтобы не мешать укладке стенок. Крышки их обиты поролоном и кожзаменителем. Такой же принцип — не препятствовать укладке стенок — заложен и в конструкции тумбочки: она лишь немного выше диванов.

    Походное положение фургона: дополнительные полки-койки сняты и спрятаны в диваны, торцевые стенки с отщелкнутыми шпингалетами поочередно уложены внутрь прицепа, боковые стенки «подломлены» и опущены на торцевые, крыша закрывает этот своеобразный бутерброд. Входная ступенька привинчена к двери, стояночный сошник снят, и прицеп присоединен к автомобилю.

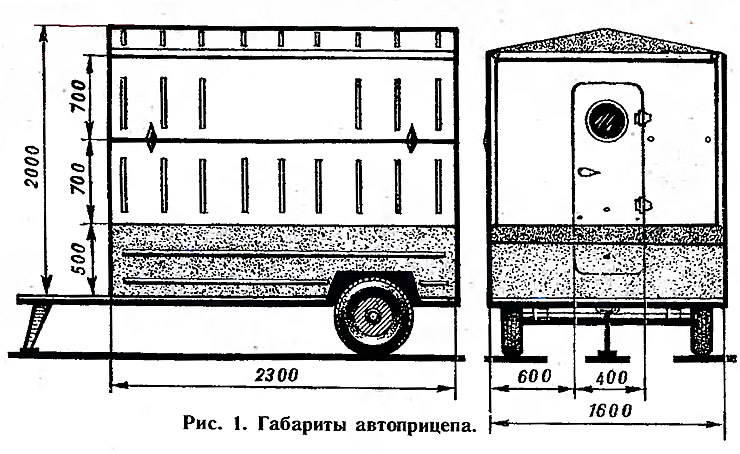

    Рис. 1. Габариты автоприцепа
    Рис. 1. Габариты автоприцепа ►
    Рис. 2. Рама автоприцепа
    Рис. 2. Рама автоприцепа ►

    Рис. 3. Соединение крыши с боковой стенкой
    Рис. 3. Соединение крыши с боковой стенкой ►

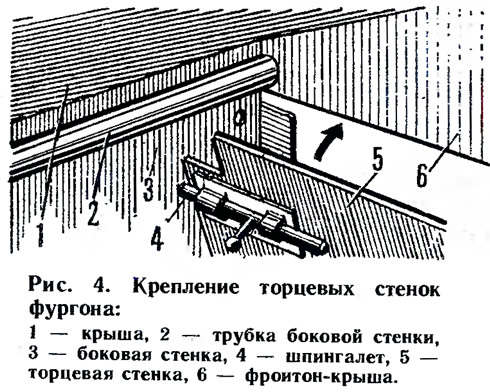

    Рис. 4. Крепление торцевых стенок фургона
    Рис. 4. Крепление торцевых стенок фургона ►

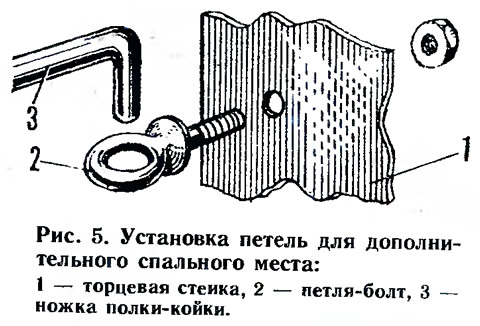

    Рис. 5. Установка петель для дополнительного спального места
    Рис. 5. Установка петель для дополнительного спального места ►
    Журнал «САМ» №4, 1993 год
