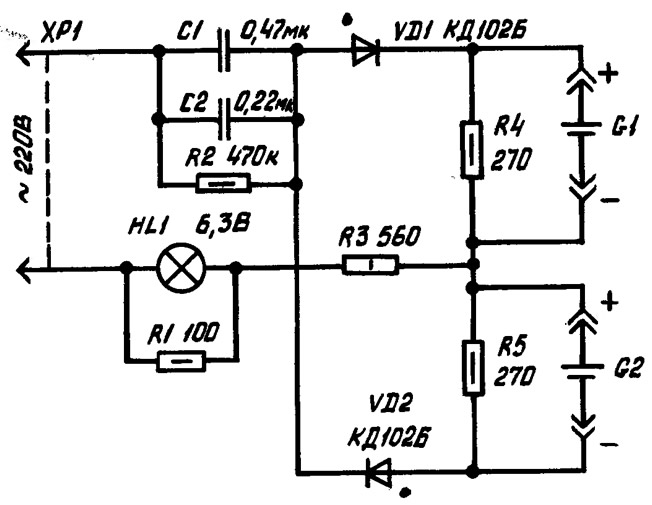

На рисунке приведена простая схема бестрансформаторного зарядного устройства, которое предназначено для одновременного заряда двух аккумуляторов типа НКГЦ-0,45 (НКГЦ-0,5) или аналогичных. Схема обеспечивает ассиметричный режим заряда, что позволяет продлить срок службы аккумуляторов. Заряд производится током 40... 45 мА в течение одной полуволны сетевого напряжения. В течение второй полуволны, когда соответствующий диод закрыт, — элемент G1 (G2) разряжается через резистор R4 (R5) током 4,5 мА.
Заряд аккумуляторов G1 и G2 происходит поочередно, так, например, в течение положительной полуволны заряжается G1 (G2 — разряжается). Такое построение схемы делает процесс зарядки аккумуляторов независимым и любая неисправность одного из них не влияет на заряд другого.
Для индикации наличия сетевого напряжения в схеме используется миниатюрная лампа HL1 типа СМН6,3-20 или аналогичная. Аккумуляторы нежелательно оставлять подключенными к схеме надолго, без включения зарядного устройства в сеть, так как при этом происходит их разряд. При правильной сборке схема настройки не требует.
Зарядка аккумуляторов производится в течение 4...16 часов — зависит от степени их разряда и номинальной емкости.
Данное зарядное устройство можно использовать также и для восстановления заряда у батареек, если они еще имеют остаточное напряжение не менее 1 В. Ниже одного вольта не рекомендуется также разряжать и аккумуляторы — это снижает их ресурс и даже может повредить.
Журнал «САМ» №3, 1997 год
