    Гирлянда из светодиодов для новогодней ёлки

    Дата: Ноябрь 1996 года
                0



    К великому множеству вариантов украшения новогодней елки предлагаю еще один, который при своей относительной простоте дает весьма интересный эффект.

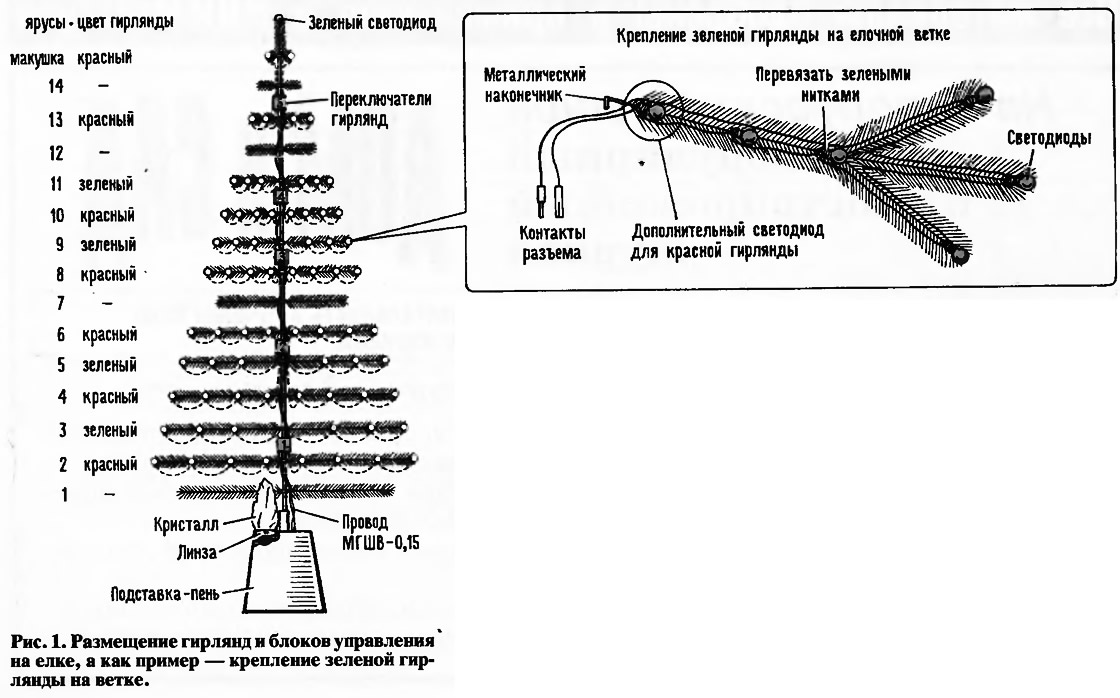

    Рис. 1. Размещение гирлянд и блоков управления на елке
    Рис. 1. Размещение гирлянд и блоков управления на елке ►
    Изготовил я этот «наряд» для искусственной разборной елки (высота 200 см), состоящей из 14 ярусов с ветками и макушкой. На ветках укрепил 105 зеленых и 145 красных светодиодов, собранных в гирлянды (рис. 1). Всего гирляндами оснащены 42 ветки (2...6, 8...11, 13 ярусы) и макушка.

    Каждая зеленая гирлянда содержит 5 светодиодов АЛ 102В, красная — 6 светодиодов АЛ 102А. На каждой ветке укреплена одна гирлянда. Гирлянды крепятся к ветке нитками зеленого цвета. Заканчиваются гирлянды у ствола двухпроводным шнуром типа МГШВ-0,15 длиной 20—25 см. К плюсовому проводу припаян штырь, к минусовому — гнездо.

    В качестве подставки использован «пень», изготовленный из винипласта и раскрашенный под березу. В нем размещены трансформатор для источника питания и механизм управления цветными светофильтрами для подсветки кристалла. Кристалл устанавливается на «пне» и через линзу подсвечивается снизу.

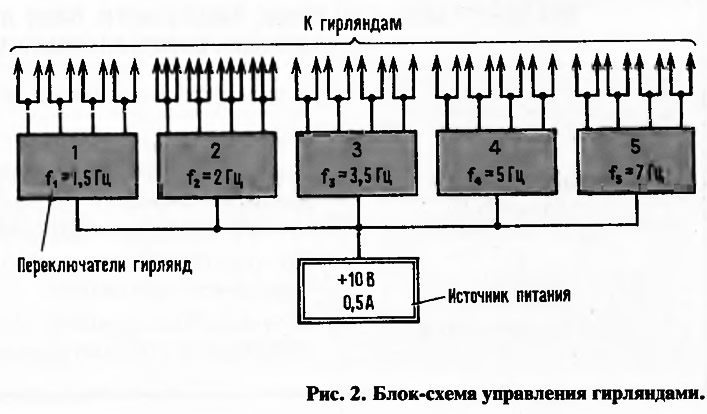

    Рис. 2. Блок-схема управления гирляндами
    Рис. 2. Блок-схема управления гирляндами ►
    В механизме управления светофильтрами применен электродвигатель с редуктором РД 0,1—0,9, который при помощи пассиков вращает с разными скоростями три диска из оргстекла, расположенных в горизонтальной плоскости. На двух дисках наклеены разноцветные светофильтры, на третьем (верхнем) — увеличительные стекла, имеющие разные фокусные расстояния. Под дисками установлена лампа 12 В, 30 Вт.

    Диски вращаются в проходящем луче света, который затем собирается выходной линзой в пучок и попадает на кристалл, установленный на верхнем срезе «пня» над линзой (на рис. 1 она показана слева от ствола елки). Кристалл представляет собой осколок голубоватого стекла «лунного цвета» неправильной формы высотой около 25 см. При включении механизма управления светофильтрами в кристалле наблюдаются перемещающиеся разноцветные лучи света.


    Рис. 3. Электрическая схема каждого переключателя гирлянд
    Рис. 3. Электрическая схема каждого переключателя гирлянд ►
    Для переключения гирлянд разработано устройство управления (рис. 2). Оно представляет собой набор из пяти независимых переключателей гирлянд, работающих в автоколебательном режиме с различной частотой переключения. На елке переключатели установлены таким образом, что от основания к вершине частота переключения увеличивается (можно сделать и наоборот). Гирлянды присоединены к переключателям при помощи двухконтактных разъемов, изготовленных из штырей и гнезд многоконтактных разъемов типа ШР.

    Переключатель гирлянд (рис. 3) содержит генератор частоты, собранный на микросхеме К155ЛАЗ, ключ, роль которого выполняет триггер 155ТМ2, и усилители мощности на транзисторах КТ315Д. Частоту колебаний генератора удобно задавать величиной емкости конденсаторов С1 и С2.

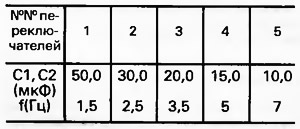

    Примерные частоты генератора в зависимости от емкости С1 и С2 при параметрах, указанных на схеме, приведены в таблице.



    Необходимую величину питающего напряжения микросхемы обеспечивают стабилизатор КС147А и резистор R9.

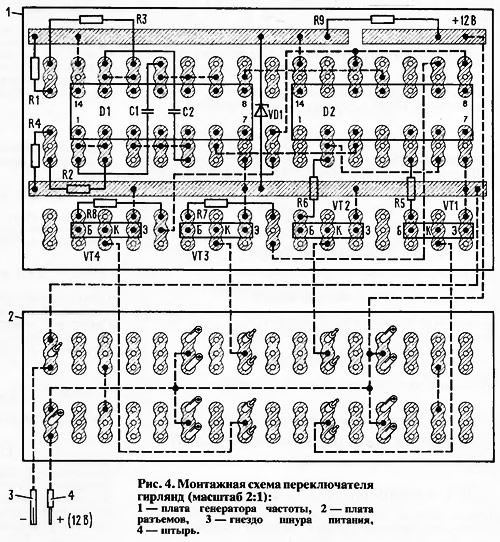

    Рис. 4. Монтажная схема переключателя гирлянд
    Рис. 4. Монтажная схема переключателя гирлянд ►
    Переключатель гирлянд смонтирован на двух платах (рис. 4). На одной из них — генератор частоты, на другой — разъемы для подключения гирлянд и подачи питающего напряжения. Для наглядности монтаж плат показан со стороны навесных деталей (вид сверху). Перемычки установлены со стороны монтажа.

    Разъемы питания генераторов смонтированы таким образом, что напряжение подается на собственную схему и одновременно обеспечивает подключение расположенного этажом выше аналогичного по схеме переключателя. Это позволяет обойтись двухпроводной линией для питания всех переключателей.


    Переключатели 1,3,4 и 5 (см. рис. 2) управляют восемью гирляндами каждый, переключатель 2 — двенадцатью гирляндами. Платы каждого переключателя скреплены между собой под углом 90° луженой проволокой 0,8—1,0 мм и вставлены в корпус, представляющий собой отрезок пластмассовой трубы зеленого цвета длиной 60 мм и ∅60 мм. С одного конца в трубу вставлен диск из оргстекла 5—6 мм толщиной. В нем просверлены отверстия под контакты разъемов и для вентиляции. К диску с внутренней стороны с помощью проволоки горячим способом прикреплена плата разъемов. Донышко в корпусе фиксируется при помощи пружинных запоров.

    Платы переключателя 45х45 мм и 45x25 мм нарезаны из макетных плат, предназначенных для монтажа микросхем 155 серии.

    Для крепления переключателей к стволу елки предусмотрены пружинные кронштейны, устанавливаемые на стержне ствола при сборке елки.

    Журнал «САМ» №6, 1996 год
