Схема такого усилительного устройства приведена на рис. 1. Переключатель SA1 в положении «Выкл.» воспроизводит исходную схему включения звукового излучателя (наушника) BF1 В таком состоянии переключатель должен находиться, когда телефон «отдыхает» или слышимость абонента достаточна. При необходимости усиления переключатель переводится в состояние «Вкл.». В этом случае разрывается цепь BF1 и на его место к клеммам аппарата «А»,«В» (обозначение условное)присоединяется резистор R3, имеющий то же сопротивление. А звуковой излучатель переключается на коллекторную цепь усилителя из транзисторов VT1, VT2, тем самым вводя в работу источник питания GB1. Регулируемый по уровню сигнал подается на базу VT1 с переменного резистора R2, присоединенного параллельно эквиваленту R3. Благодаря разделительным конденсаторам С1, С2 усилитель связан потенциально со схемой аппарата лишь в одной точке «В» и не оказывает никакого влияния на его режим. Как видно из рисунка, усилительная приставка связана с аппаратом всего тремя проводами. Их легко определить по цвету.

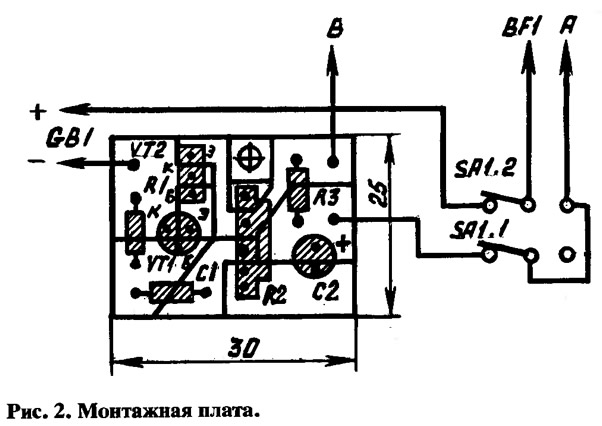

Для сборки усилителя используем резисторы МЛТ-0,25 и переменный СПЗ-3В. Конденсаторы — КЛС и К50-6(С1). Переключатель —типа МТ-3, положение его ручки наглядно будет указывать режим, в котором находится устройство. Источником питания служит один гальванический элемент типа LR6 (А316).
Настройка схемы сводится к установлению коллекторного тока транзисторов на уровне 6...8 мА. Это достигается подбором сопротивления резистора R1.
Усиление, развиваемое приставкой, может оказаться столь значительным, что приведет к возникновению «микрофонного эффекта», который проявляется в виде свиста. Устранить его несложно — достаточно вложить в рукоять телефонной трубки брусочек поролона. Заполнив полость трубки, он устранит акустическую связь между микрофоном и звукоизлучателем.
Недостатком данной схемы является необходимость не забыть выключать усилитель после окончания разговора, иначе разрядится элемент питания. Поэтому целесообразно предусмотреть механическую связь выключателя SA1 с рычагом телефонной трубки так, чтобы при нажатии рычага выключатель переводился в положение «Выкл.» Предлагаем читателям самостоятельно решить эту проблему и сообщить редакции, что и как у вас получилось.
Журнал «САМ» №3, 1997 год
