    Самодельный станочек для шлифования камней

    Дата: Февраль 1997 года
                2

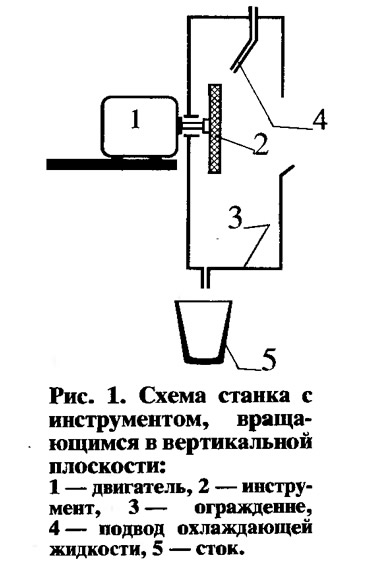

    Рис. 1. Схема станка с инструментом в вертикальной плоскости
    Рис. 1. Схема станка с инструментом в вертикальной плоскости ►
    Итак, мы разрезали камень на станке. Что делать с этим образцом дальше? После резки камня на плоскостях его распила остались разные по глубине параллельные друг другу дугообразные борозды и канавки, оставленные режущей кромкой пилы. Чтобы избавиться от этих и других неровностей на поверхности камня, его шлифуют, а в дальнейшем и полируют, придавая плоскости распила зеркальный блеск.

    Шлифуют вручную или на специальном станке с вращающейся планшайбой.

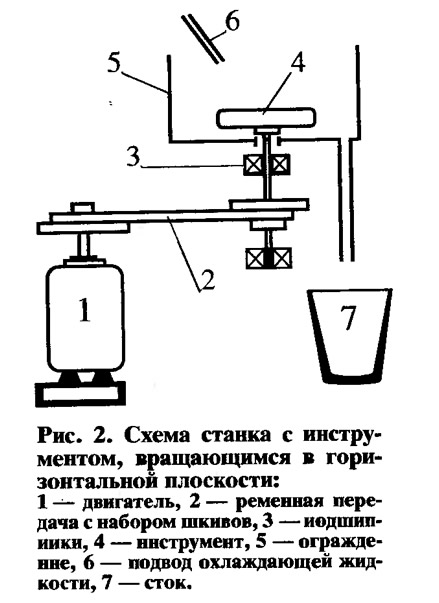

    Рис. 2. Схема станка с инструментом в горизонтальной плоскости
    Рис. 2. Схема станка с инструментом в горизонтальной плоскости ►
    В качестве простейшего станка можно взять злектроточило, сделав небольшие конструктивные изменения. Правда, такой станок (рис. 1) имеет два недостатка. Во-первых, рабочая поверхность инструмента вращается в вертикальной плоскости, что менее удобно, чем в горизонтальной. Во-вторых, у него постоянная скорость вращения. Поэтому со временем любители могут построить себе станок с меняющейся скоростью вращения в горизонтальной плоскости (рис. 2).

    Рис. 3. Устройство и детали шлифовально-полировального станка
    Рис. 3. Устройство и детали шлифовально-полировального станка ►
    На этот станок можно устанавливать как алмазные планшайбы (скорость вращения более 1000 об/мин.), так и чугунные, стальные, пластиковые и др. (скорость вращения от 500 до 1000 об/мин.). Такая скорость обусловлена необходимостью удерживать абразив на своей поверхности.

    Еще более простой станочек (рис. 3) можно сделать, посадив планшайбу прямо на ось мотора. Конечно, регулировать скорость вращения будет невозможно, но зато такой станочек прост в изготовлении. Электродвигатель можно взять от стиральной машины или купить в магазине.

    Шлифовать и полировать на таком станочке можно с помощью наклеивающихся на планшайбу абразивных и полирующих дисков, которые очень легко наклеить, а при необходимости снять. Такие диски и алмазные планшайбы продаются в специализированных магазинах ювелирного инструмента фирмы «Сапфир».

    Журнал «САМ» №2, 1997 год
