Надежная струбцина из швеллера

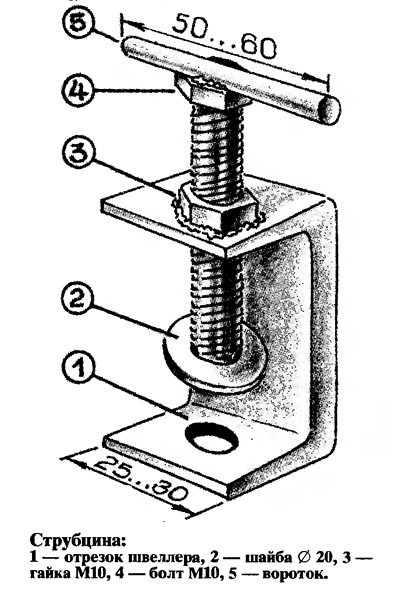

Покупные струбцины малых размеров не выдерживают усилий при завертывании винта и разгибаются. Надежную струбцину можно изготовить из швеллера. Для этого отрезают кусок удобного размера и на расстоянии 10—15 мм от краев «полочек» сверлят одно над другим отверстия. Их диаметр должен быть на 2—3 мм больше диаметра резьбы гайки, которую накладывают на верхнее отверстие и надежно приваривают по всем граням.

Длину болта выбирают равной высоте швеллера. Болт должен иметь резьбу по всей длине. Конец его обтачивают до диаметра 6 мм на толщину шайбы (не менее 3 мм). Шайба имеет внешний диаметр 15—20 мм, внутренний — 6 мм с зенковкой на 1—1,5 мм. Сверху на головку болта приваривают вороток из проволоки ∅6—8 мм.

После сварки и очистки швов от шлака болт вворачивают в гайку, на обточенный конец надевают шайбу зенковкой наружу и аккуратно расклепывают конец болта через свободное отверстие.

Для швеллеров № 5—8 можно применять болты и гайки М8, М10. Для больших швеллеров болты с гайками должны быть больших размеров.

При отсутствии швеллера его можно изготовить из уголков, сваренных встык.
