Обычно суппорт, несущий вращающийся патрон под сверло, в настольной сверлилке перемещается поступательно по вертикальной направляющей. Такую направляющую делают цилиндрической: сплошной, или в виде трубы. Эту направляющую точно и гладко обрабатывают по всей цилиндрической наружной поверхности и снабжают шпонкой или другим устройством, препятствующим вращению оси суппорта относительно направляющей. Подача для вращения сверла по вертикали осуществляется обычно парой «зубчатый сектор — зубчатая рейка». Уже из этого описания видно, что такая конструкция плохо подходит для домашнего изготовления. Нужно что-либо попроще, что не требует для своего изготовления сложного станочного оборудования.

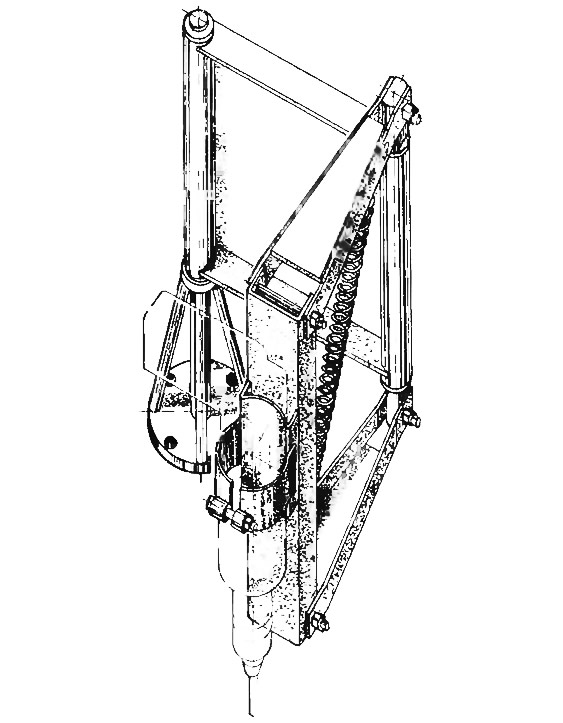

На рис. 1 показана схема настольной сверлилки упрощенной конструкции. Опорная ось 1 крепится болтами на рабочем столе верстака. Поворотный кронштейн 2 имеет одну степень свободы: вращение относительно опорной оси 1. На внешней оси поворотного кронштейна крепится внешний параллелограмм 3, к наружному звену которого крепится ручная электродрель.
Такая кинематическая схема крепления электродрели позволяет свободно перемещать ее по значительной площади верстака. За счет поворота кронштейна 2 и поворота плоскости параллелограмма 3 относительно кронштейна 2 ось сверления устанавливается в любое место охватываемой всей системой рабочей площади. Вертикальное движение дрели для подачи при сверлении производится вручную путем нажима на дрель. При этом плоскости поворотного кронштейна 2 и параллелограмма 3 несколько складываются — раскладываются. Для удержания дрели в среднем положении в параллелограмм встраивается компенсирующая пружина 4.
В качестве примера приводим размеры осуществленного варианта при использовании средней электродрели: R=r=250 мм; а=275 мм; в=350 мм.

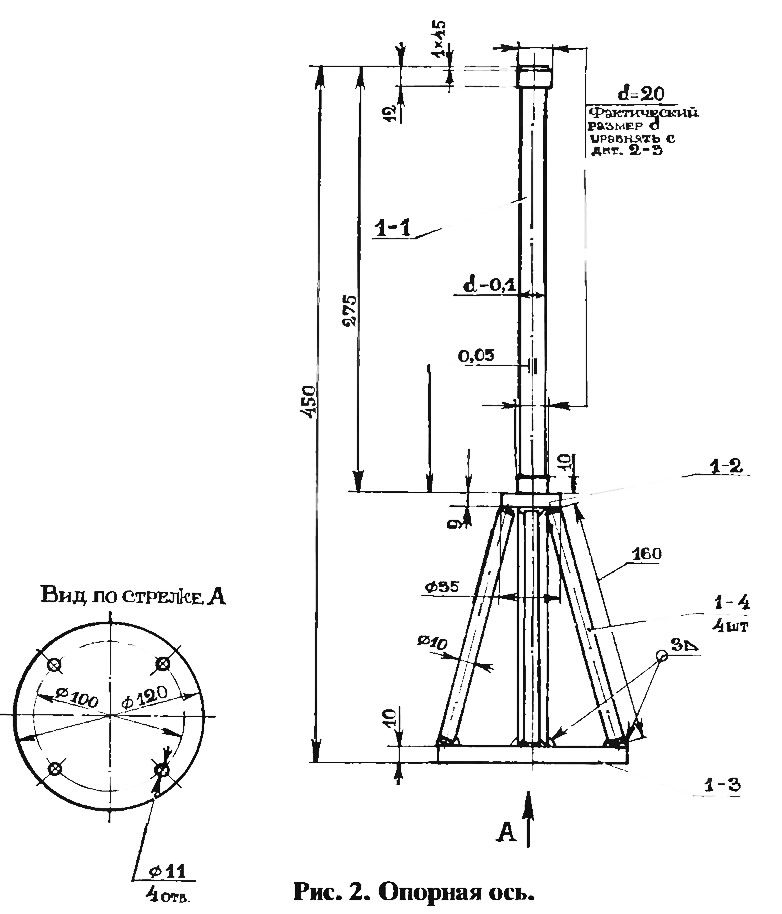

На рис. 2 показан узел опорной оси. Все детали изготовляются из Ст. 3 или другой хорошо сваривающейся стали. Основой узла является ось 1-1, изготавливаемая из прутка примерно ∅20 мм (номинал). После приваривания верхней 1-2 и нижней 1-3 шайб, а также подпорок 1-4 посадочные поверхности верхней части оси протачиваются («как чисто») по размерам, показанным на рис. 2.
Внимание. Посадочные диаметры по обоим буртикам при проточке по фактическим размерам согласовываются с диаметром отверстия втулок 2-3 (рис. 3).

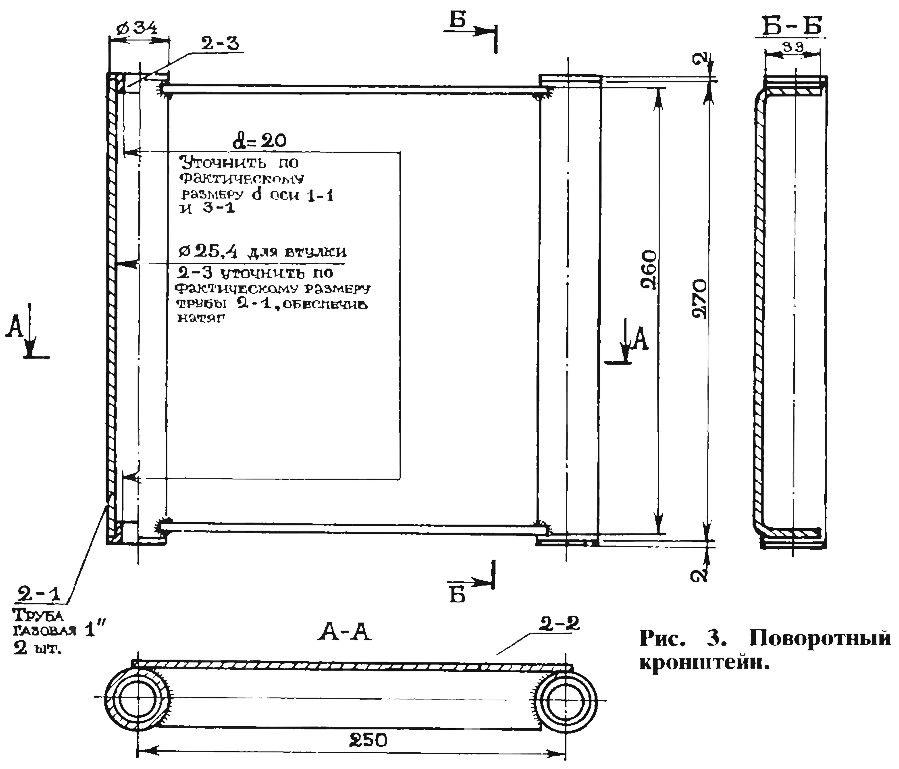

На рис. 3 также изображен поворотный кронштейн для настольной сверлилки.
Описанная здесь конструкция предусматривает использование газовой (водопроводной)трубы 1" (один дюйм: внутренний диаметр 1”=25,4 мм; наружный ~33,5). Ее фактические размеры могут заметно отличаться. Поэтому присоединительные размеры должны их учитывать. В частности, это касается посадочного размера втулок 2-3. Материал втулок — латунь. Детали 2-1 (обе трубы) и 2-2 соединяются сваркой. После запрессовки в концы труб втулок 2-3 их внутренний диаметр нужно проверить, чтобы не нарушить ходовую посадку в них осей 1-1 и 3-1.

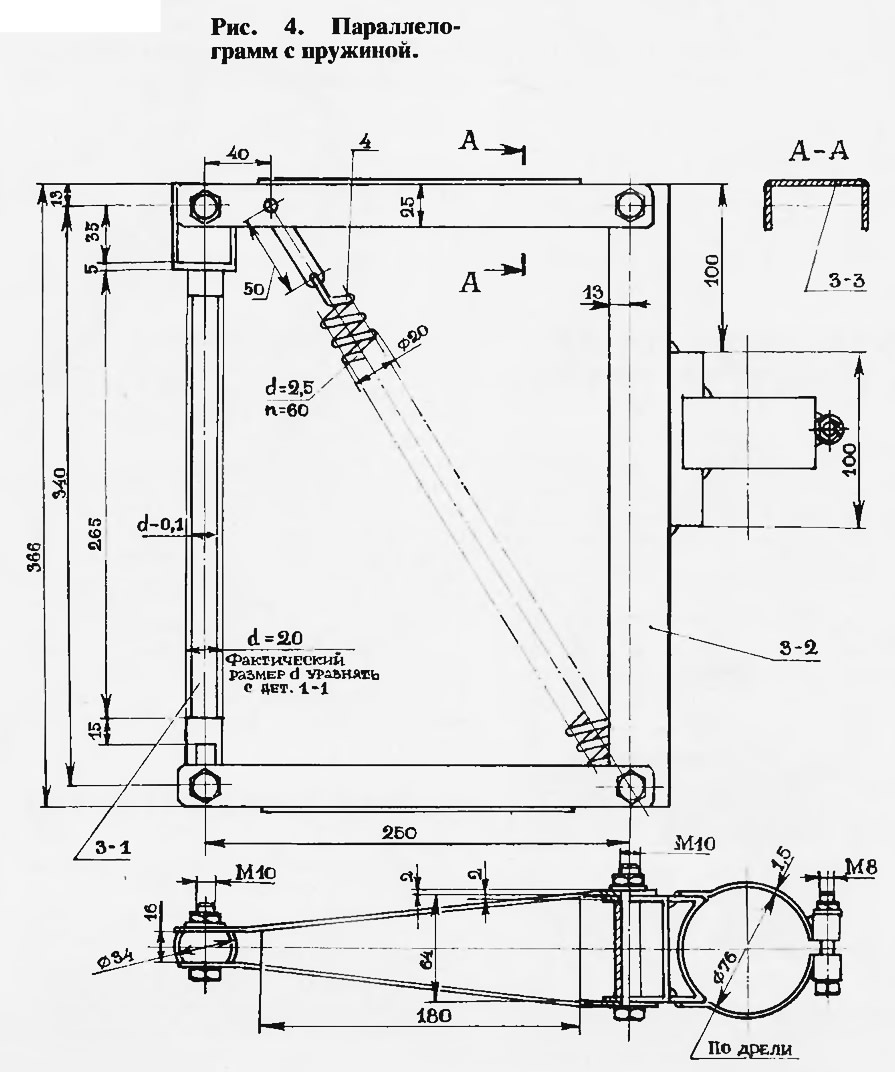

На рис. 4 приведены основные размеры и форма деталей параллелограмма и пружины. Чтобы шарниры не болтались, болты М10 должны сидеть в своих отверстиях достаточно плотно. Под щеки верхнего и нижнего звеньев 3-2 на оси 3-1 вверху и внизу снимаются лыски под размер 16 мм.
Пружина 4 может иметь размеры, отличные от показанных на рис. 4. При использовании других пружин нужное усилие достигается за счет начальной деформации и соответственного изменения размера верхней серьги (вместо указанного размера 50 мм).
Крепление электродрели также может изменяться по сравнению с указанным справа на рис. 4 клеммным креплением, охватывающим основное тело дрели. В случае, если дрель имеет специальную посадочную шейку около патрона, узел крепления смещается вниз по вертикальному звену 3-2.
При сборке настольной сверлилки нужно хорошо смазать посадку осей во втулки любым (машинным или автомобильным) смазочным маслом.
Корытообразная форма детали 2-2 позволяет использовать ее для крепления в ней магазина сверл. Такой магазин делается в виде бруска из текстолита, оргстекла или даже просто из дерева. Этот брусок крепится в нижней внутренней части детали 2-2.
Журнал «САМ» №3, 1995 год
