Доработка дрели для удобства использования

Человеку, который сам решает проблемы домашнего обустройства, не обойтись без инструментов. Среди них на первом месте, безусловно, будет дрель — инструмент, универсальный по своим возможностям. И чем чаще приходится ею работать, тем больше вероятность того, что мастер ее переделает, чтобы использовать с максимальным удобством.

Первая доработка дрели, которую мне пришлось сделать, напрашивалась сама собой — у инструмента не было регулятора частоты вращения. Для этого я приспособил серийно выпускаемый светорегулятор «Светон» (СРП-300-1 ), заменив некоторые его детали элементами, рассчитанными на большие нагрузки, поскольку потребляемая мощность дрели — 420 Вт, а светорегулятора — 300 Вт. Резисторы взял мощностью в два раза больше, динистор У436 заменил на КН102 Б.

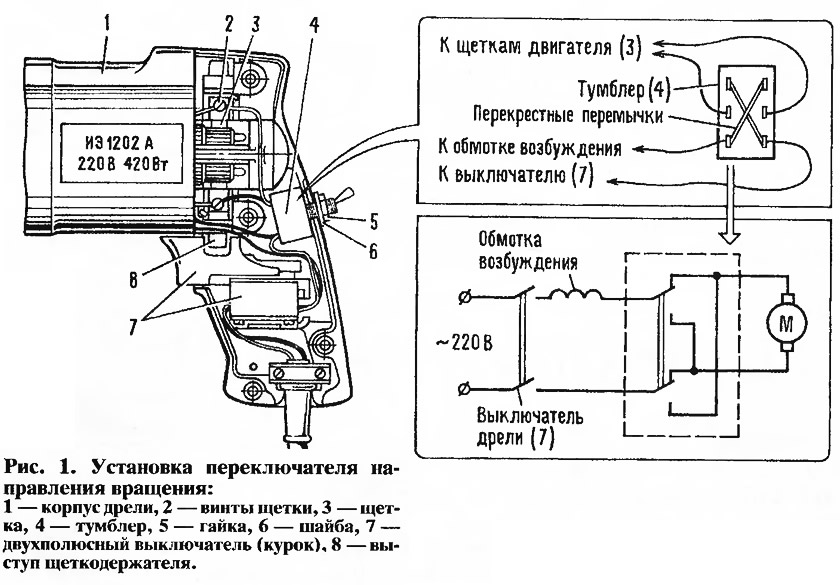

Многие, уверен, сталкивались с ситуацией, когда требуется дрель с левосторонним вращением, например, для отворачивания шурупов, винтов или для того, чтобы вытащить глубоко ушедшее в материал сверло. Так вот, у дрелей, в которых патрон укреплен с помощью конуса Морзе, а не на резьбе, можно менять направление вращения, изменяя подключение якорных щеток к обмотке возбуждения. На рукоятке инструмента я установил тумблер на два направления (рис. 1). Корпус тумблера лучше расположить выше выключателя-курка. Если мешает сетевой фильтр, его можно убрать (к слову, во многих моделях дрели он отсутствует) либо расположить фильтр ниже курка. Корпус тумблера устанавливают поперек рукоятки вплотную к корпусу подшипника. В моделях со встроенными регуляторами рукоять несколько длиннее, и там тумблер можно поставить вдоль. Для установки тумблера необходимо просверлить в рукоятке отверстие ∅8 мм.

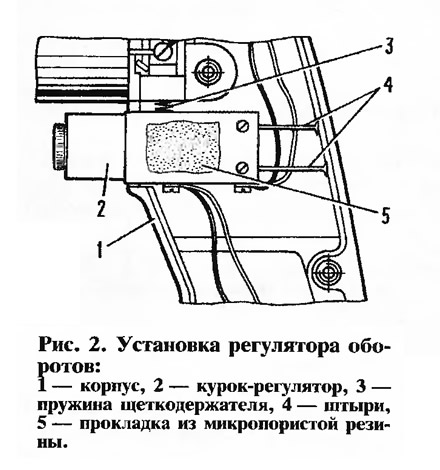

На одной из моделей дрели вместо привычного двухполюсного выключателя я установил регулятор оборотов (рис. 2), но пришлось спилить выступ щеткодержателя (см. рис. 1). В этом случае пружина щеткодержателя упирается в корпус регулятора. Сам регулятор я укрепил двумя штырями враспор с корпусом рукояти. Для более надежной фиксации в качестве прокладки использовал кусочки микропористой резины толщиной 3—5 мм. Фиксирующую кнопку в регуляторе пришлось убрать.

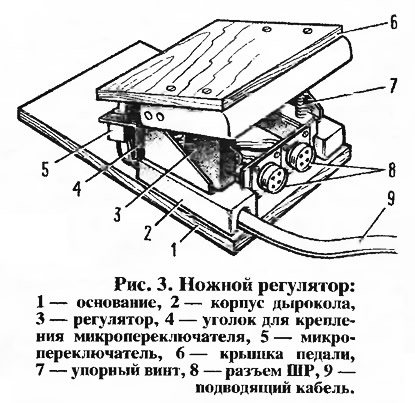

Если вы применяли дрель в качестве сверлильного или токарного станочка, то знаете, как «не хватает рук» в таких случаях — неудобно включать инструмент, регулировать частоту оборотов. Здесь мне пригодился ножной регулятор оборотов. Для его изготовления я использовал старый канцелярский дырокол (рис. 3). Типовой регулятор оборотов от дрели прикрепил двумя винтами к пластине, приваренной к дыроколу. Винты проходят через отверстия в корпусе регулятора, используемые обычно для подсоединения проводников. Регулятор включается последовательно с нагрузкой.


Для ограничения хода педели, чтобы не сломать регулятор, установлен упор — обыкновенный болт с гайкой. Для подсоединения проводов к регулятору я взял стандартный разъем типа ШР.

Дрелью с регулятором и реверсом можно:

• 1) сверлить с помощью регулятора, вытаскивать застрявшие сверла, применяя реверс;
• 2) заворачивать и отворачивать винты и шурупы;
• 3) нарезать резьбу метчиком до М6 в тонком металле;
• 4) нарезать резьбу на стержне до М8, зажав пруток в патрон дрели.

Ключ патрона дрели лучше всего примотать изолентой недалеко от вилки. Тогда автоматически будут выполняться правила техники безопасности. Прежде чем зажать сверло в патроне, необходимо вынуть вилку из сети.

Напоследок замечу, что ножной переключатель пригодится и фотолюбителям — когда при печати необходимо включать лампу увеличителя с одновременным выключением красного фонаря и наоборот.
