Улучшенный рубанок «Стружок»
Деревянные рубанки просты, но это не лишает их одного существенного недостатка: несовершенства клинового крепления железки. При неумелом обращении она норовит выскользнуть из рубанка или косо стать в летке. К тому же надо научиться владеть киянкой для ее установки — без нее не наладишь инструмент.

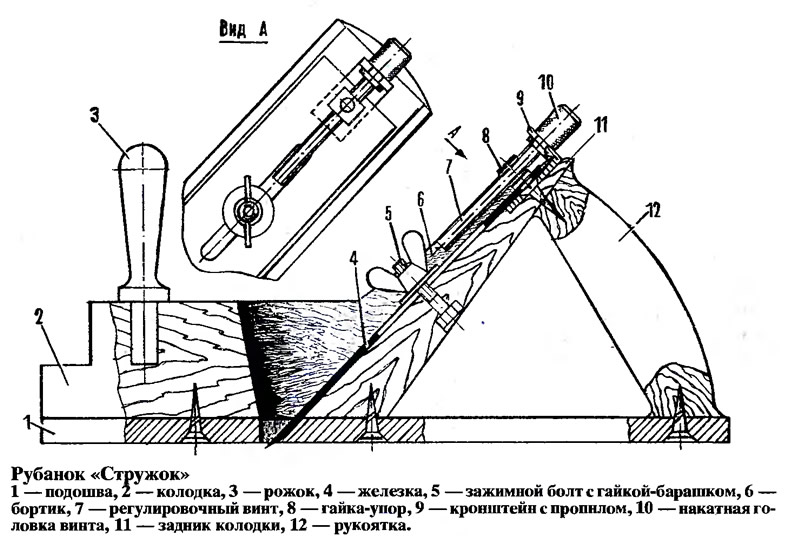

Как рассказал учитель с.ш. № 75 г. Сочи В. А. Шеломенцев, любопытный способ модернизации рубанка предложили ученики О. Котов и А. Кварцхава. Вот как выглядит улучшенный ими инструмент, получивший название «Стружок» (см. рисунок). Подошва его стальная, в ней вырезана поперечная щель для выхода лезвия и удаления стружки, а также просверлены и раззенкованы отверстия под потайные шурупы крепления деревянной колодки.
Носок колодки традиционный — ступенька; рожок и верх летка те же. А вот пятка другая, ее заменил наклонный задник, поджатый рукояткой.
В желобе задника, между бортиками располагается обычной формы железка, в середине у нее вырезан паз для зажимного болта, а на конце просверлено отверстие ∅5 мм, в которое запрессовывается гайка-упор. В нее вворачивается регулировочный винт, установленный в специальном кронштейне наверху желоба.
Винт своей шейкой, проточенной в накатной головке, вставлен в пропил кронштейна, что позволяет ему вращаться на месте. Перемещаться вниз или вверх приходится гайке-упору и связанной с нею железке. Так регулируется выдвижение лезвия из щели подошвы. А гайка-барашек и зажимной болт надежно удерживают железку в заданном положении.
Чего же добились юные рационализаторы? Во-первых, усовершенствованный рубанок несравненно удобнее в обращении, а качество обработки им — гарантированное. Во-вторых, учащиеся стали быстрее овладевать навыками наладки инструмента.
Безопасный паяльник
Электрические паяльники имеют существенный недостаток. Нихромовая проволока у них намотана на трубку, изолированную слюдой. Через слюду тепло плохо передается медному стержню, витки сползают, что приводит к коротким замыканиям. Конструкция В. Павлова позволяет этого избежать (см. рис.). Витки нихрома, намотанные на трубку 8, изолированную слюдой, обмазывают огнеупорной глиной (толщина слоев — 0,5 мм). После подогрева она затвердевает, ее покрывают слоем слюды 3, затем наматывают второй слой нихромовой проволоки 4, которую покрывают глиной 5. Сверху кладут асбест 6 и кожух закрепляют винтами 2 и 7. Такой паяльник безопасен и служит долго.
Инструменталка для дрели

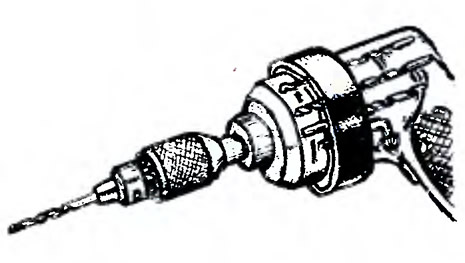

Ручная дрель удобна для работы в труднодоступных местах,— пишет А. Елькин из г. Шадринска Курганской области. Но вот понадобилось сверло другого размера или потребовалось покрепче затянуть патрон, и приходится возвращаться к инструментальной полке... А не лучше ли закрепить несколько сверл и ключ от патрона прямо на дрели? Для этого из авто- или мотокамеры вырезаются два резиновых кольца и надеваются на корпус одно на одно. Наружное кольцо надежно удержит мелкий инструмент при любом положении дрели, а внутреннее — предохранит покрытие корпуса от повреждения.
