    Бензиновый генератор с двухцилиндровым двигателем

    Дата: Февраль 1995 года
                1

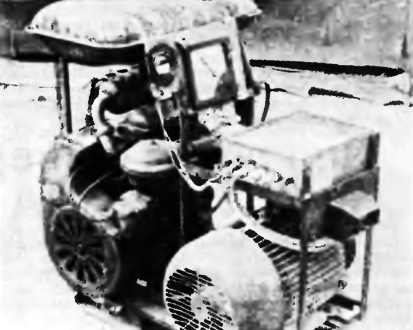

    Фото двигателя с генератором
    Фото двигателя с генератором ►
    В моей электростанции источником тока является асинхронный генератор, приводимый в движение бензиновым двухцилиндровым двигателем с воздушным охлаждением УД-25 (8 л.с., 3000 об/мин.). В качестве асинхронного генератора без каких-либо переделок можно использовать обычный асинхронный электродвигатель с частотой вращения 750—1500 об/мин и мощностью до 15 кВт.

    Частота вращения асинхронного генератора в нормальном режиме должна превышать номинальное (синхронное) значение числа оборотов используемого электродвигателя на 10%. Сделать это можно следующим образом. Электродвигатель включается в сеть и частота вращения в холостом режиме замеряется тахометром. Ременная передача от двигателя к генератору рассчитывается таким образом, чтобы обеспечить несколько повышенное число оборотов генератора. Например, электродвигатель с номинальной частотой вращения, равной 900 об/мин, вхолостую дает 1230 об/мин. В этом случае ременная передача рассчитывается на обеспечение частоты вращения генератора, равной 1353 об/мин.

    Обмотки асинхронного генератора в моей установке соединены «звездой» и вырабатывают трехфаэное напряжение 380 В. Для поддержания номинального напряжения асинхронного генератора необходимо правильно подобрать емкость конденсаторов между каждой фазой (все три емкости одинаковы). Для подбора нужной емкости я пользовался следующей таблицей.



    До приобретения необходимого навыка в работе можно проверять нагрев генератора на ощупь во избежание перегрева. Нагрев указывает на то, что подключена слишком большая емкость.

    Конденсаторы пригодны типа КБГ-МН или другие с рабочим напряжением не менее 400 В. При выключении генератора на конденсаторах остается электрический заряд, поэтому необходимо принимать меры предосторожности от поражения электрическим током. Конденсаторы следует надежно оградить.

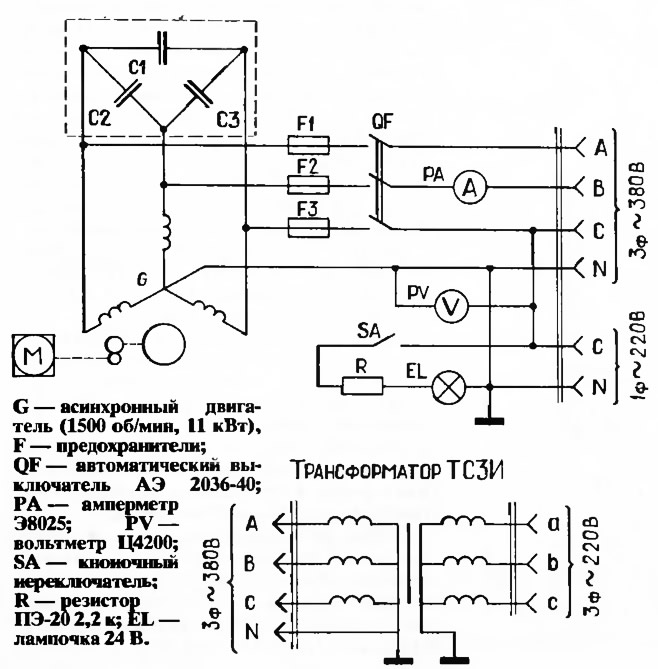

    Схема генератора
    Схема генератора ►
    При работе с ручным электроинструментом на 220 В я пользуюсь понижающим трансформатором ТСЗИ с 380 В на 220 В. При подключении к электростанции трехфазного двигателя может случиться, что генератор не «осилит» с первого раза его запуск. Тогда следует дать серию кратковременных включений двигателя, пока он не наберет обороты, или раскрутить вручную.

    Стационарные асинхронные генераторы такого рода, используемые для электрообогрева жилого дома, можно приводить в движение ветряным двигателем или турбиной, установленной на небольшой речке или ручье, если таковые есть недалеко от дома. В свое время в Чувашии заводом «Энергоэапчасть» выпускался генератор (микро-ГЭС) мощностью 1,5 кВт на базе асинхронного электродвигателя.

    В. П. Бельтюков иэ г. Нолинска сделал ветроустановку и в качестве генератора также использовал асинхронный двигатель. Такой генератор можно приводить в движение, используя мотоблок, минитрактор, двигатель мотороллера, автомобиля и т.д.

    Свою электростанцию я установил на небольшом легком одноосном прицепе-раме. Для работ вне хозяйства загружаю в машину необходимый электроинструмент и прицепляю к ней свою установку. С роторной сенокосилкой кошу сено, электротягачом пашу землю, бороную, сажаю, окучиваю. Для таких работ в комплекте со станцией вожу катушку с четырехжильным кабелем КРПТ. При намотке кабеля стоит учитывать один момент. Если наматывать обычным способом, то образуется соленоид, в котором будут дополнительные потери Чтобы их избежать, кабель нужно сложить пополам и наматывать на катушку, начиная с места сгиба.

    Глубокой осенью приходится заготавливать дрова на зиму из валежника. Пользуюсь при этом опять-таки электроинструментом. На дачном участке с помощью циркулярной пилы и строгального станка выполняю обработку материала для плотничных работ. Кроме того, можно использовать фрезы по дереву, так как конструкция установки позволяет регулировать частоту вращения генератора, повышая ее до 8—9 тысяч об/мин. Это достигается переброской ремня на шкивах и регулировкой числа оборотов бензинового двигателя.

    Такой электростанции найдется место и на строительстве с небольшими объемами работ, так как существует достаточно много строительного электроинструмента (дрели, перфораторы, шлифмашины и пр.). Можно применять электростанцию для качественного и быстрого ремонта сельскохозяйственной техники с помощью электроинструмента в полевых условиях. Одним словом, такая установка может обеспечить полную механизацию ручного труда там, куда не подведены линии электропередач.



    Отечественные предприятия выпускают несколько типов электрогенераторов разной мощности. В качестве примера можно привести бензиновый электроагрегат АБ-2 (мощность 2 кВт, рабочее напряжение 230 В, частота 50 Гц, габаритные размеры 620x370x470 мм, вес 70 кг) и дизельный — АДЗ-Т400-ВМ1 (мощность 3 кВт, напряжение 400 В, частота 50 Гц, трехфазный ток). Редакция же предлагает читателям самим изготовить электрогенератор, о котором рассказал В. Самойлов. От тех, кто по-своему решил эту задачу, ждем писем с рассказом о том, как им это удалось.

    Журнал «САМ» №2, 1995 год
