Способ охлаждения двигателя электрического вентилятора

Часто в работе самодеятельных конструкторов бывает нужен небольшой вентилятор, подобный тому, что стоят в кабинах автомобилей. Они удобны и к тому же безопасны, поскольку питаются напряжением 12...24 В. Но у них, к сожалению, есть один недостаток: при продолжительной работе возможен перегрев движка, поскольку не предусмотрен механизм охлаждения.

Каким образом охлаждать двигатель? Если для этой цели установить отдельные лопасти на ось двигателя, то потребуется ее удлинение.

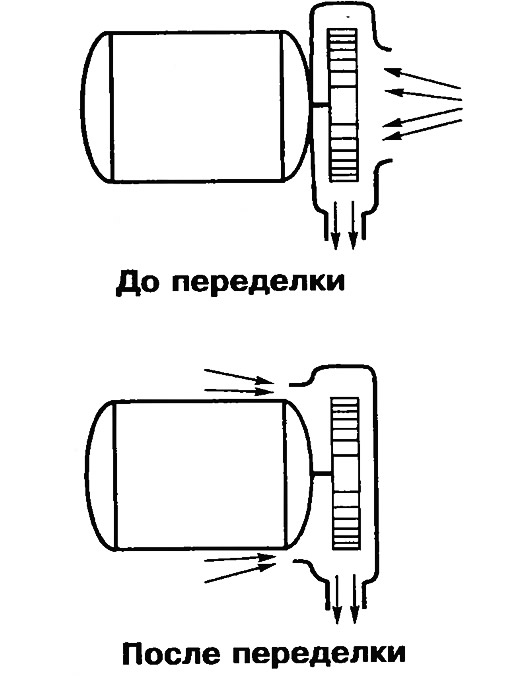

Я нашел простой способ охлаждения двигателя вентилятора. Крыльчатку центробежного вентилятора снял с оси двигателя, перевернул на 180° и установил на место (рис. 1). Кожух вентилятора изготовил новый и изменил его крепление. Теперь воздух засасывается со стороны двигателя с одновременным охлаждением последнего.

Вентилятор я использую для удаления стружки со станка при сверлении, для нагнетания воздуха в переносной горн во время кузнечных работ, либо включаю когда жарко.

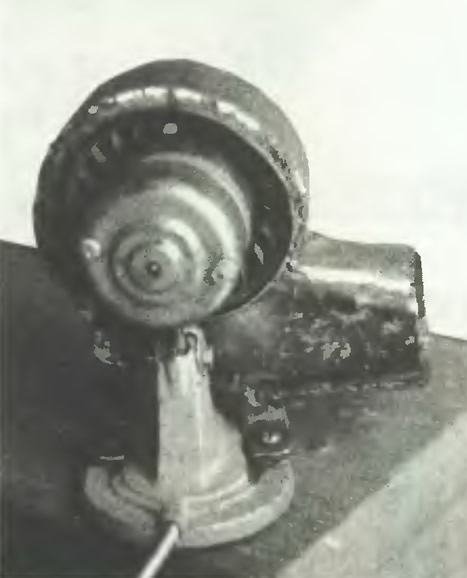

На фото видно направление лопастей крыльчатки вентилятора.

Питание на вентилятор подается с выпрямителя, который используется для зарядки аккумулятора. Есть возможность регулировки оборотов двигателя с помощью реостата.
