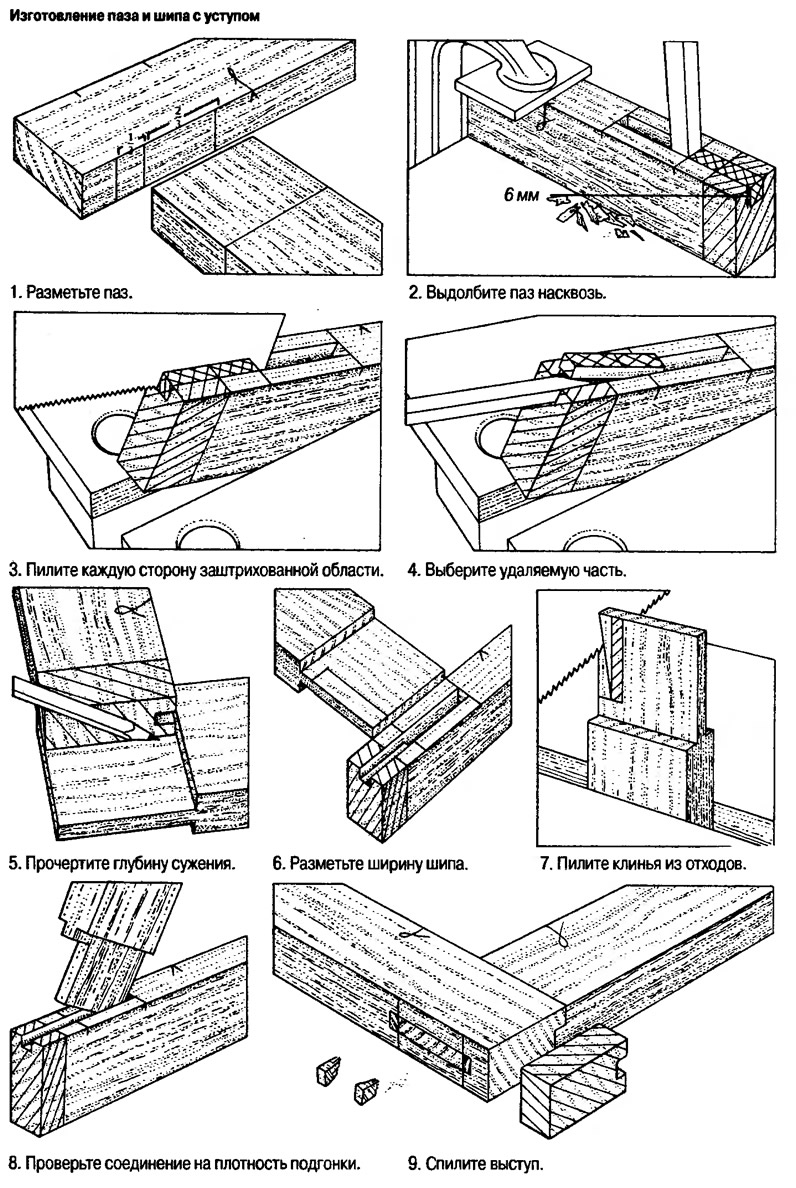

Изготовление паза и шипа с уступом
Чтобы не расколоть древесину, выдалбливая паз вблизи торца деревянной детали, разметьте его примерно в 20 мм от торца. Когда соединение будет готово, лишнее можно просто отрезать. Разметьте ширину шиповой детали по детали с пазом, делая скидку на выступ, и проводя перпендикуляр через одну из граней. От верхней отметки проведите ширину сужения, которая должна быть не больше, чем одна треть ширины шиповой детали, и снова проведите перпендикуляр через грани.
Перенесите эту разметку сужения и саму нижнюю отметку паза на внешнюю грань, чтобы ограничить паз (1). Установите рейсмус и отмерьте толщину паза, продолжая линию на 6 мм вокруг торца выступа, чтобы учесть глубину сужения. Заштрихуйте перекрестными штрихами удаляемую часть. Выдолбите паз насквозь (2). Расширьте паз по наружной грани для помещения клиньев. Чтобы изготовить вход для сужения спилите до 6 мм рейсмусовой отметки (3). Затем выдолбите удаляемую часть (4). Разметьте и пилите шип. Отметьте глубину сужения (5). Затем разметьте ширину шипа по сквозному пазу на пазовой детали (6).
Отрежьте два клина из отхода от шипа (7). Затем срежьте оставшуюся удаляемую часть, чтобы оформить сужение. Проверьте углы шипа на подгонку. (8). Если имеется зазор у плечей, проверьте не слишком ли глубоким сделано сужение. Если это так, скорее следует углубить ответную часть сужения на пазовой детали, чем укорачивать сужение. Промажьте клеем и сожмите паз и шип вместе. Смажьте клеем и вставьте клинья дополнительно со стороны внешней грани пазовой детали. Затем спилите их впотай. Спилите выступ (9).

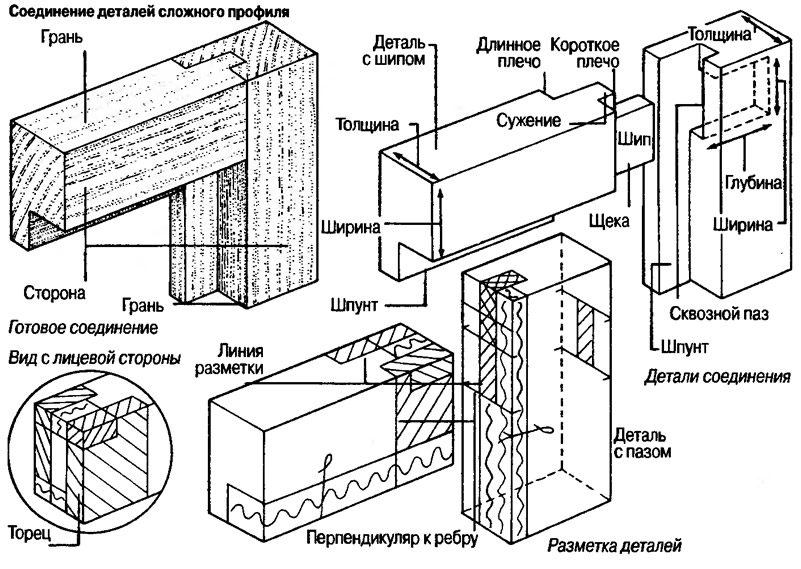

Соединение шпунтованых и других деталей сложного профиля
У шпунтованной рамы разная длина плеч шипа. Изменяется главным образом ширина шпунта, в то время как глубина составляет одну или две трети толщины обеих пазовой и шиповой деталей, чтобы совместить плоскость шпунта с линией шипа. Измерьте шпунт на обеих деталях. От этих отметок изготовьте соединение, как для паза и шипа с сужением, убедившись, что одно плечо перекрывает зазор, полученный из-за шпунта. Выдолбите сквозной паз. Затем вырежьте плечи шипа. Отметьте ширину сужения по сквозному пазу и затем вырежьте его. Затем режьте шпунт. Вырежьте выемку для сужения на пазовой детали. Это соединение для упрочнения может также быть расклинено с внешней стороны.

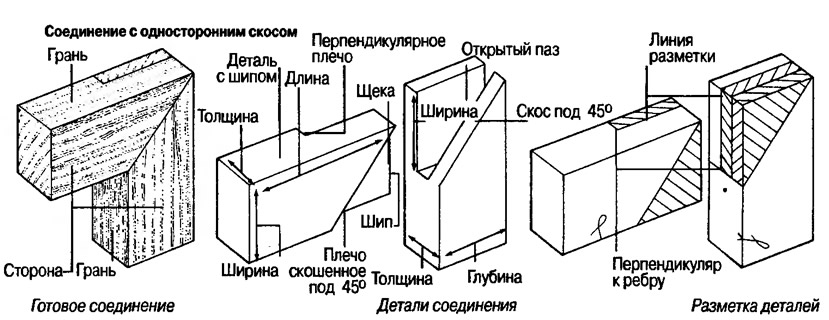

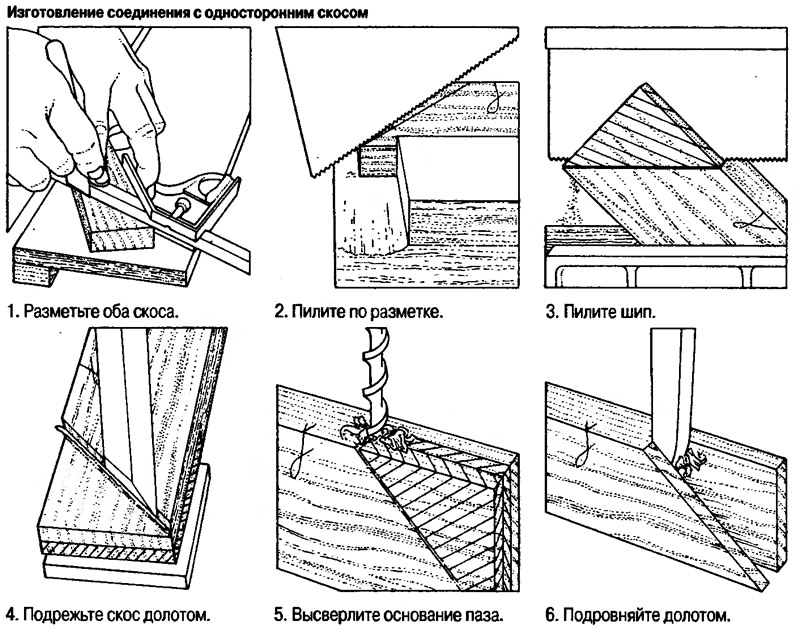

Соединение паз и шип с односторонним скосом
Разметьте шип и открытый паз. Скосы на обеих деталях прочертите маркировочным ножом (1). Затем срежьте скос под углом 45° на шиповой детали, ведя пилу по стороне начерченной линии, находящейся на удаляемой части древесины (2). Затем режьте шип на стороне со скосом, закрепив шиповую деталь в тисках под углом в 45°, чтобы режущую часть пилы при запиливании можно было удерживать в горизонтальном положении (3). Выньте деталь из тисков и подрежьте аккуратно скос по прочерченной линии, используя долото (4).
Пилите по удаляемой стороне шипа вниз до перпендикулярного плеча, затем спилите удаляемую часть. Выбирая паз, вначале вырежьте скос на одну треть детали, заканчивая рез аккуратно с помощью долота. Чтобы оформить паз, вначале высверлите основание, углубляясь наполовину с каждой грани (5). Затем пилите вниз до отверстия по рейсмусовым линиям. Удалите вырезанную часть и торцуйте паз долотом (6).

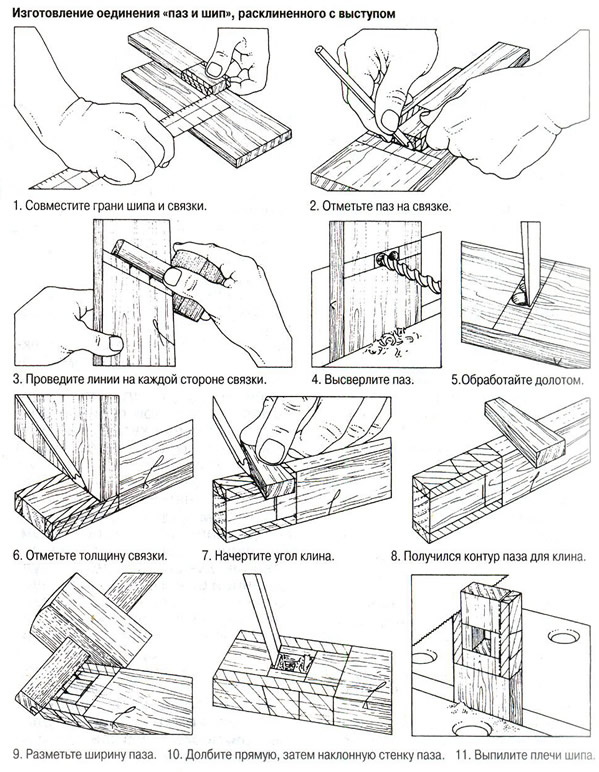

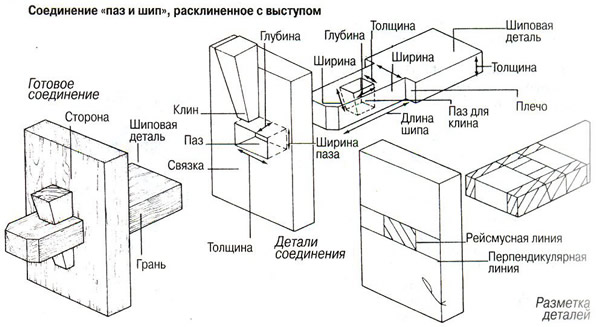

Изготовление соединения «паз и шип» с выступом и клином
Отметьте положение паза на связке. Ширина паза должна быть равной толщине шиповой детали. Отметьте плечи шипа. Ширина шипа должна быть равна одной трети ширины связки. Совместите грань шипа с гранью связки (1). Измерьте остающуюся ширину связки и разделите ее пополам, чтобы определить расстояние от шипа до каждой грани связки (2). Нанесите рейсмусом отметки для паза на каждой из сторон связки (3). Высверлите удаляемую часть паза дрелью (4).
Завершите выборку паза, используя долото (5). Отметьте толщину связки на шипе (6). Затем разметьте первую линию паза для клина чуть внутрь от этой отметки. Отметьте глубину паза для клина так, чтобы его самая глубокая часть составляла около половины выступающей длины шипа. Отрежьте клин. Длина клина должна составлять примерно четырехкратную толщину шипа. Отметьте контур паза, удерживая клин с его прямой стороной плотно по первой отметке паза. Затем разметьте паз для клина вдоль скошенной стороны (7). Вы получите очертания паза для клина (8). Проведите рейсмусом линии ширины паза на обеих сторонах шипа (9).
Высверлите паз для клина и закончите обработку долотом, выдолбив вначале прямую сторону, затем наклонную (10). Выпилите плечи шипа (11). Снимите небольшие фаски с граней шипа и клина. Используйте это соединение для разборных конструкций, где не применимо клеевое соединение.

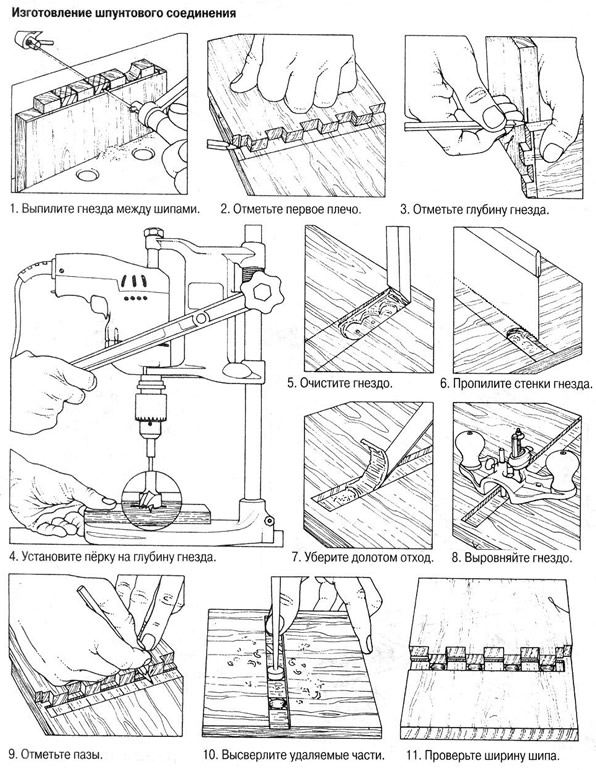

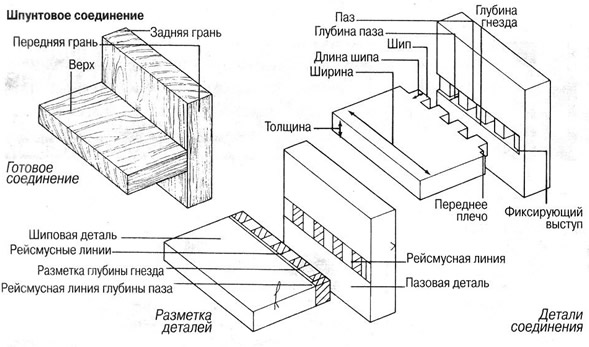

Изготовление шпунтового соединения
Отметьте карандашом толщину шипа на пазовой детали. Чтобы обеспечить плотность посадки, разметочным ножом с внутренней стороны линии сделайте прорезь точно по ширине шиповой детали, не затрагивая при этом переднюю грань. Отметьте глубину гнезда на расстоянии 3 мм по задней грани, исключая разметку передней грани. Передняя грань пазовой детали образует фиксирующий выступ. Проведите линию переднего плеча по верху, торцу и по низу шиповой детали на расстоянии 10 мм от грани, а также разметьте рейсмусом гнездо. Чтобы избежать раскалывания древесины, первый шип следует делать на расстоянии не менее 10 мм от передней грани. Разметьте рейсмусом грань этого шипа по верху, торцу и низу, чтобы образовать линию глубины паза.
Разделите оставшуюся ширину шиповой детали на равные промежутки для шипов. Разметьте ширину для каждого шипа по верху, торцу и низу шиповой детали, между рейсмусовыми отметками пазов. Выпилите переднее плечо. Затем пилите вниз стороны шипов по линиям на удаляемой стороне дерева. Удалите большую часть отхода с помощью лобзика (1). Закончите обработку долотом. Положите шиповую деталь на пазовую деталь и отметьте положение переднего плеча (2). Затем отметьте глубину гнезда на грани пазовой детали (3). Установите пёрку для сверления на эту глубину (4). Просверлите серию перекрывающих отверстий до конца гнезда, чтобы образовать промежуток для пилы, когда вырезаются стороны гнезда. Удалите отход на фиксирующем конце гнезда с помощью долота (5). Спилите стороны гнезда (6). Затем выдолбите гнездо на нужную глубину, оставив небольшой, примерно в 0,5 мм припуск (7).
Выровняйте гнездо до глубины 3 мм с помощью поперечного шпунтубеля1 (8). По шипам отметьте положение пазов в гнезде, совместив лицевые грани обеих деталей (9). Установите пёрку по передней грани пазовой детали, чтобы сверлить до глубины шипов. Высверлите большую часть удаляемой из пазов древесины с помощью пёрки (10). Перед выдалбливанием пазов проверьте ширину отдельных шипов по пазам (11). Выдолбите начисто и попытайтесь соединить. Если соединение слишком плотное, выровняйте низ шипов; не пытайтесь расширить гнездо.
Это соединение имеет большие поверхности для склеивания, что делает его особенно прочным.
Если нужно вырезать множество соединений одного и того же размера, лучше воспользоваться электроинструментами и приспособлениями.
Например, полое квадратное долото вместе со сверлом, установленным в электродрели, показанные на рисунке, закреплены на специальном приспособлении для изготовления пазов, и предназначены для изготовления большого количества деталей с пазами.
Чтобы быстрее разметить детали зажмите их в один пакет и проведите линии по всем деталям сразу.

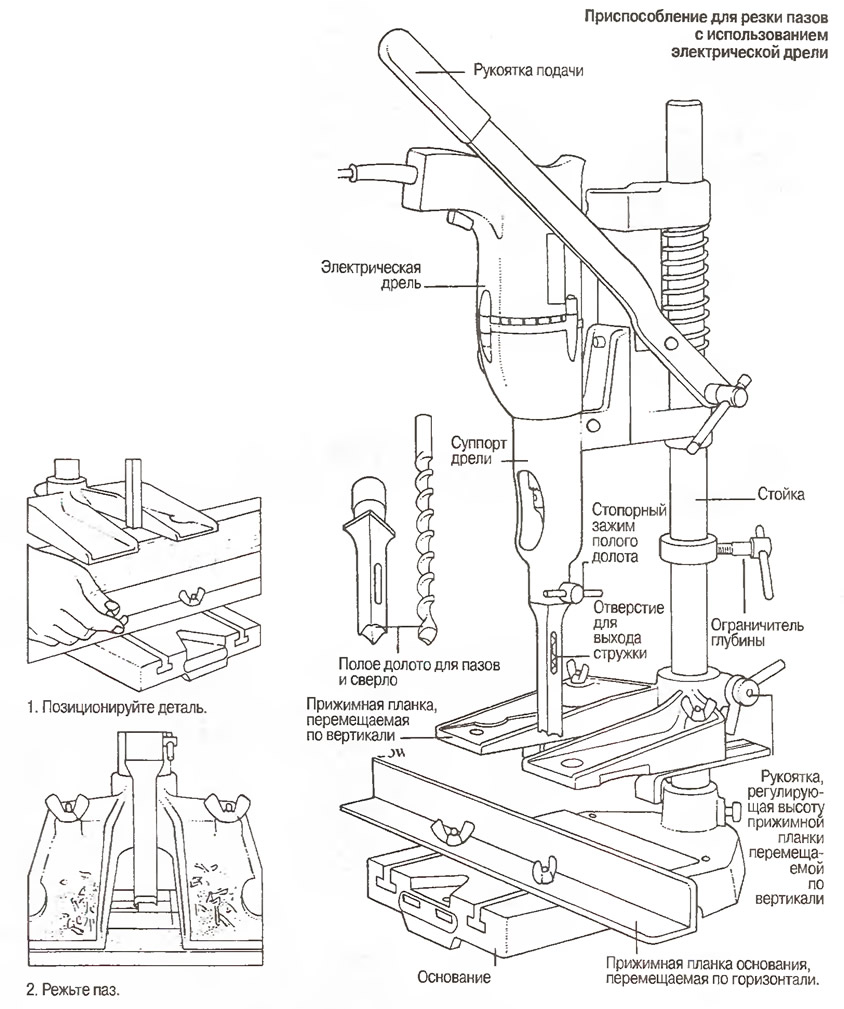

Использование приспособления для резки пазов
Специальное сверло по дереву, которое похоже на шнек, закреплено в патроне электродрели, и размещено внутри полого долота.
Сверло, вращаясь в полости неподвижного долота, разрушает древесину и выносит стружку в овальное отверстие. Долото, довершает работу, формируя квадратный паз.
С помощью этого приспособления можно резать пазы от 6 до 13 мм. Паз вырезают как серию перекрывающихся квадратных отверстий от одного конца до другого. Вначале приспособление регулируют на глубину реза. Сквозной паз лучше вырезать до половины с каждой стороны детали. Расположите ее под долотом так, чтобы сделать первый рез на конце паза. Установите прижимные планки так, чтобы можно было сдвинуть обрабатываемую деталь под ними. Точно отрегулируйте положение детали и зажмите ее планкой основания (1). Включите дрель. Режьте паз, нажимая на рукоятку подачи (2).

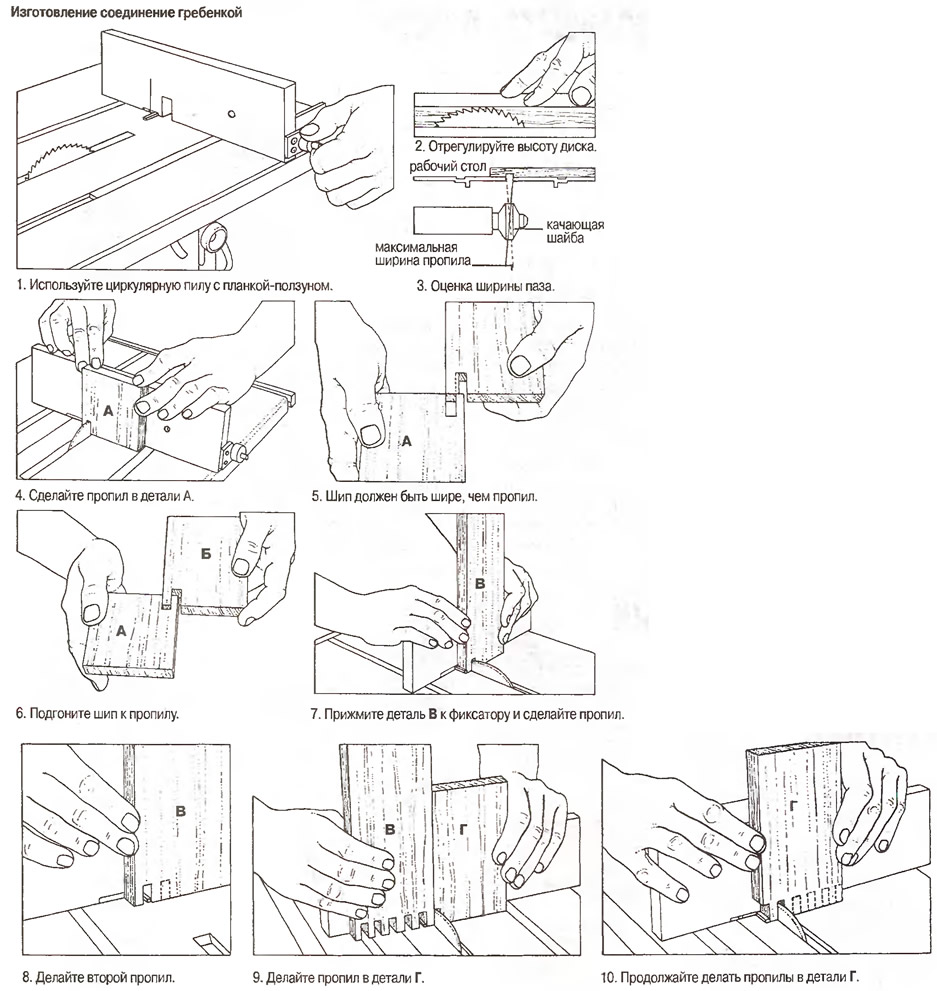

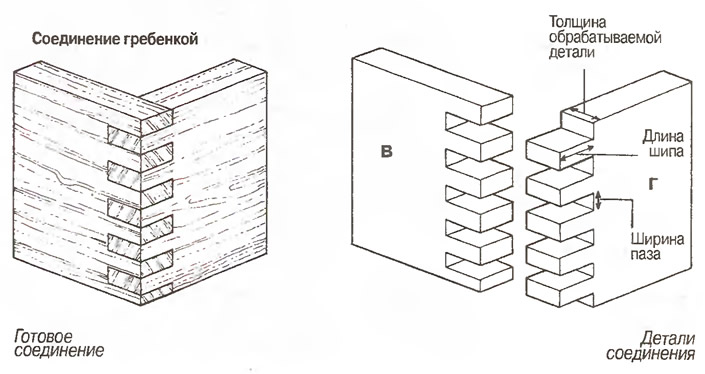

Изготовление соединения гребенкой
Это соединение особенно прочно, благодаря большой поверхности склеивания. Все детали имеют одинаковую форму, что достигается применением циркулярной пилы для резки пазов. При работе необходимо использовать планку-ползун с пропилом и металлическим фиксатором, положение которого регулируется маховичком, расположенным с одной стороны стола (1). Маховичок крепится под 90° к торцу планки-ползуна.
Шипы должны быть изготовлены так, чтобы их длина равнялась толщине обрабатываемой детали. Установите высоту диска пилы на эту толщину (2). Чтобы сделать широкий пропил, укрепите качающую шайбу к диску. Шипы должны иметь такую же толщину, что и ширина пазов между ними. Это расстояние не должно быть больше, чем максимальная ширина пропила (3).
Для регулировки, ширины шипов используйте две ненужные дощечки (А и Б) той же толщины, что и обрабатываемые детали (В и Г). Отрегулируйте фиксатор на планке-ползуне и сделайте пропил на детали А таким образом, чтобы шип остался на грани, ближайшей к пропилу (4). Отрегулируйте фиксатор и сделайте пропил на детали В таким образом, чтобы шип стал шире, чем пропил (5). Затем постепенно уменьшайте шип на детали Б до тех пор, пока он не будет входить плотно в пропил на детали А (6). Делайте это путем перевода фиксатора ближе к диску пилы, срезая с шипа тонкую стружку. Закрепите планку-ползун гребенки в положении, когда плотность соединения будет отрегулирована.
Затем возьмите обрабатываемую деталь В. Держите ее лицевой стороной к диску и, прижимая ее грань плотно к фиксатору, сделайте первый пропил (7). Поднимите деталь над фиксатором и установив пропил над фиксатором, прижимая грань к фиксатору, сделайте второй пропил (8). Повторите этот процесс по всей детали В. Переверните деталь В лицевой стороной к планке-ползуну. Поместите последний пропил против фиксатора. Установите деталь Г лицевой стороной к планке-ползуну и плотно прижимая ее к детали В, сделайте первый пропил на детали Г (9). Отложите деталь В и продолжайте изготовление пропилов на детали Г до конца (10).
Примечания
1. Поперечный шпунтубель — инструмент для профильного строгания, применяют для выборки пазов шипового соединения поперек волокон. Имеет колодку и резец в форме заточенного крюка, закрепленный в колодке сбоку клином или болтом (пр. переводчика).
Журнал «САМ» №1, 1998 год
