Столярные работы: типы соединений вполдерева

Крестовое соединение

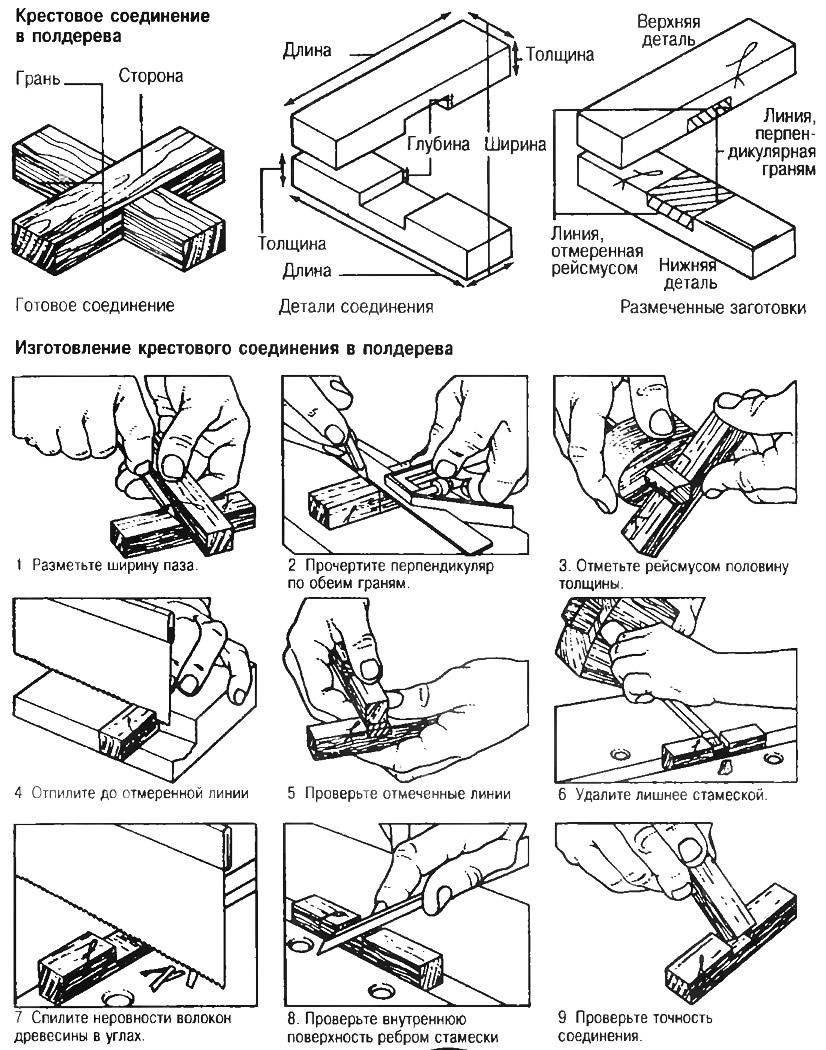

Поместите верхнюю деталь на нижнюю и отметьте карандашом ширину верхней детали на нижней (1). Проведите на лицевой стороне нижней детали линию перпендикулярно к граням и на половину толщины бруска вниз по обеим граням (2). Отметьте ширину нижней детали на внутренней стороне верхней детали. Установите рейсмус в половину толщины бруска и прочертите линию между метками на гранях обеих деталей (3). Установите одну деталь в тиски и сделайте пропил поперек волокон точно внутри отмеченной перпендикулярной линии вниз до отмеренной рейсмусом линии (4). Сделайте второй пропил. Проверьте точность отмеченной линии по второй детали (5). Закрепите деталь в тиски. Постепенно выберите удаляемую часть из паза с помощью стамески и киянки (6). Пилой удалите волокна, которые не были выдолблены чисто (7). Проверьте плоскостность паза с помощью прямой грани стамески (8). Сделайте таким же образом второй паз. Проверьте соединение путем установки торца одной детали в паз на другой и наоборот (9).

Варианты крестового соединения

Соединение внахлест вполдерева применяется в основном для изготовления рам. Оно нуждается в укреплении или с помощью шипа или путем склеивания и свинчивания с внутренней стороны.

Соединение вполдерева со скрытыми пазами и замками является другим вариантом крестового соединения вполдерева. Хотя при этом удаляется больше древесины, чем в крестовом соединении, этот вариант прочнее.


Соединение, скошенное под углом 45°, подходит для рам, картин и зеркал. Нахлестка позволяет установить шурупы с внутренней стороны.

Косое крестовое соединение

Нарисуйте шаблон соединения и приложите малку к грани, выравнивая заготовку с меткой нижней детали (1). Установите линейку малки под этим углом. Отметьте ширину и угол косого паза на гранях верхней детали (2). Разметьте паз на внутренней стороне верхней детали с помощью малки (3).

Аналогичным образом разметьте паз на лицевой стороне нижней детали. Отметьте глубину паза от лицевой поверхности на обеих деталях. Пропилите стенки паза. Сделайте два прямых реза пилой (4). Стамеской удалите древесину между ними, затем в остальной части паза обеих деталей (5).

«Ласточкин хвост»

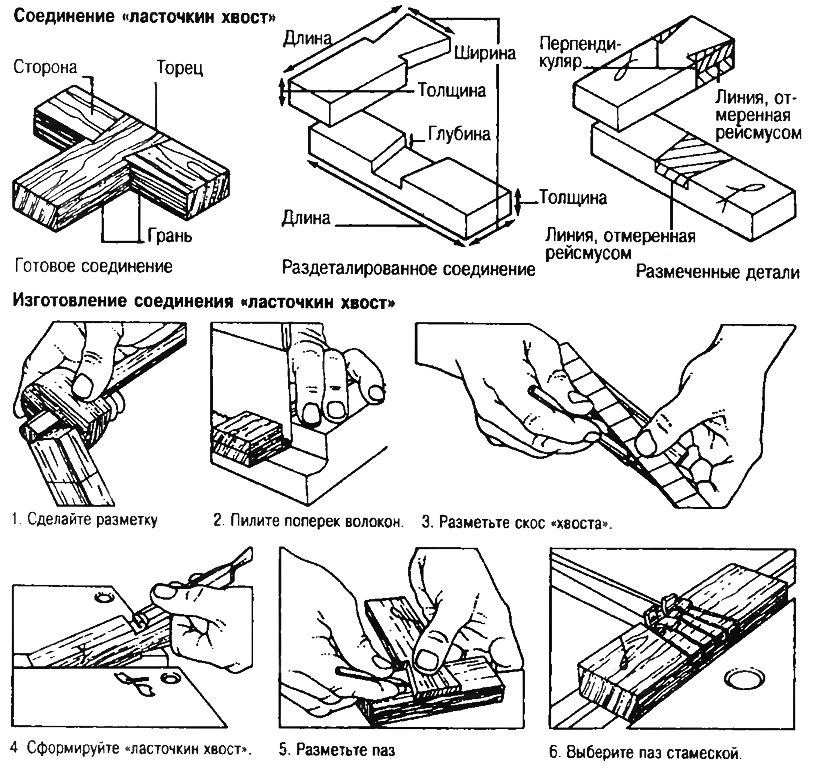

Отметьте ширину детали с пазом на детали с шипом. Проведите линию перпендикулярно к граням по внутренней стороне и вниз по обеим граням Установите рейсмус на половину толщины детали и прочертите линию вдоль обеих граней и по торцу (1). Удалите половину толщины будущего «хвоста» с внутренней стороны (2). Проведите перпендикуляр к линии реза граней через лицевую сторону хвостовой детали. Отметьте угол скоса «хвоста» на глаз или линейкой (3). Повторите разметку на второй стороне. Отпилите плечи «хвоста» поперек волокна по карандашной метке. Удалите лишнее стамеской, работая вдоль волокна (4). Разметьте паз по «хвосту» (5). Сделайте надпилы и стамеской удалите лишнюю древесину (6).
