Способ крепления брусков коробки на лоджии

В современных многоэтажных домах ограждения лоджий сделаны из монолитных панелей, обрамленных стальным уголком или швеллером. Панели, приваренные к закладным деталям пилонов, выступают за площадки лоджий. Закрепить коробку переплета остекления можно только между панелями смежных по вертикали этажей. Для этого надо сверлить металл и монолит, забивать пробки для гвоздей, нарезать резьбу для болтов. На швеллере ограждения своей лоджии такую работу сделать несложно, но сверлить потолочный швеллер и трудно, и опасно. Я предлагаю способ крепления брусков коробки, не требующий работы на высоте, да к тому же без болтов и гвоздей.

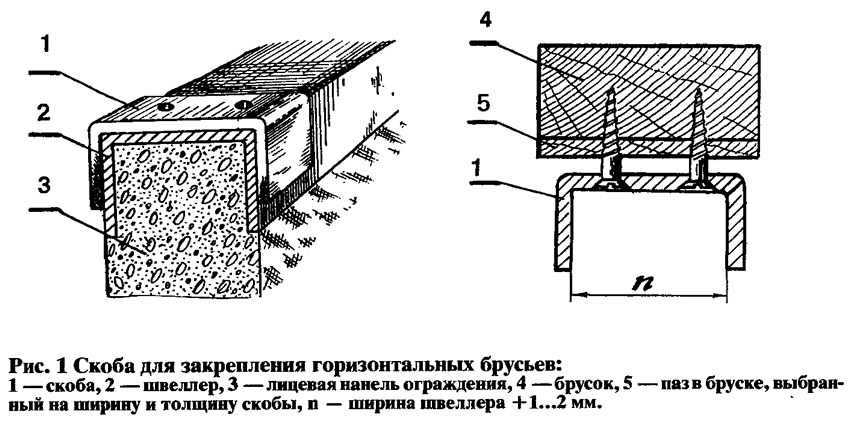

Из стальной полосы толщиной 4 и шириной 30 мм я сделал скобы с отверстиями, раззенкованными под шурупы (рис. 1). К верхнему и нижнему брускам коробки привинтил на каждый по четыре скобы: крайние — на расстоянии 150 мм от торцов и две — на равных расстояниях посредине.

На верхнем бруске выдолбил прямоугольные пазы под шипы вертикальных стоек переплета, на нижнем такие же пазы сделал открытыми, чтобы нижний шип вертикальных брусков можно было вставить не сверху, а сбоку (вдвинуть). Вертикальные бруски сделал равными по длине расстоянию между нижней и верхней панелями за вычетом толщины двух брусков, не считая шипов.

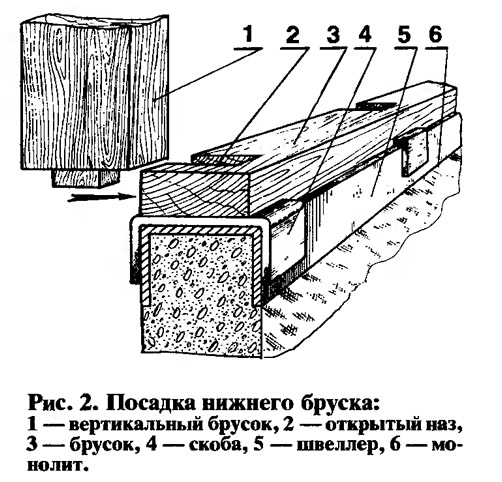

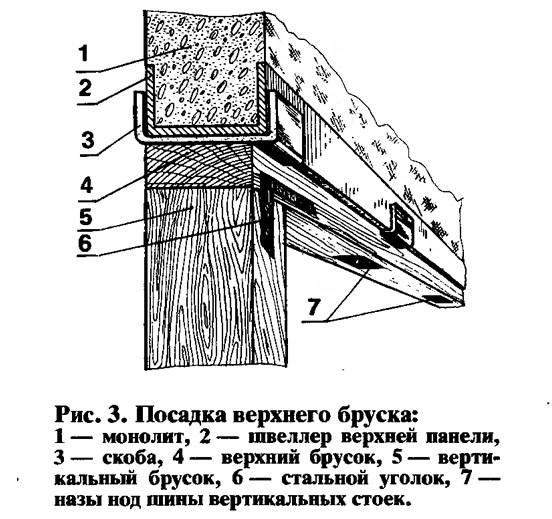

Нижний брусок насадил скобами на швеллер панели (рис. 2). Чтобы установить верхний брусок, с помощью стальных уголков закрепил на нем в шип крайние вертикальные бруски. За эти бруски мы с помощником подняли верхний горизонтальный брусок, насадили его скобами на швеллер (рис. 3), а нижние шипы завели в открытые пазы. Заделали пазы бобышками на клею и закрепили стальными рамными уголками. Скобы, которые имели заметный люфт, я подклинил, остальные подогнул молотком.

Два крайних бруска, установленные в распор, надежно держат всю коробку. Когда был собран весь переплет, конструкция получилась жесткой и надежной.
