Электролебедка в качестве тяги для плуга

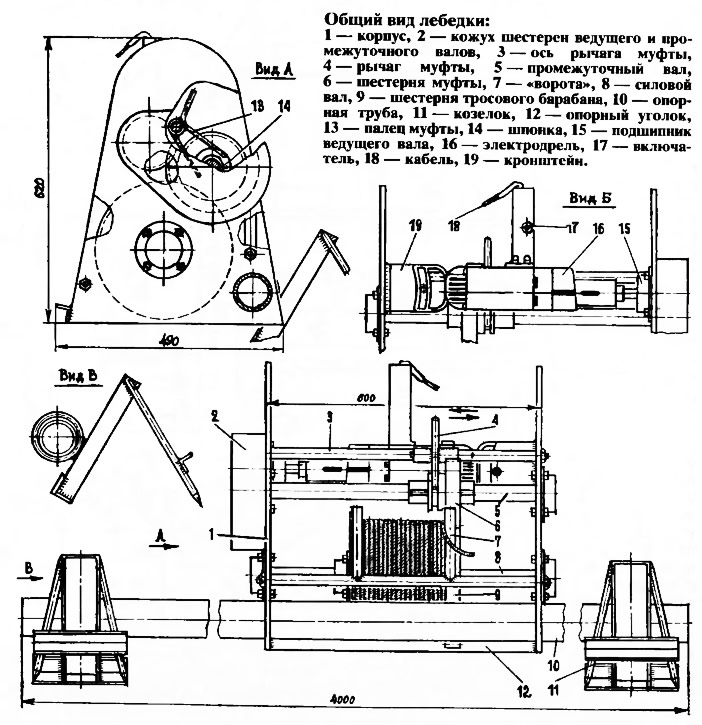

В. И. Морозов, житель поселка Павлово-на-Неве Кировского района Ленинградской области, обрабатывает приусадебный участок электроплугом собственной конструкции. Плуг у Морозова самый обыкновенный: лемех, отвал, регулируемый прицепной крюк и рукоятки, которыми пахарь удерживает его в борозде. А вот «запряжена» в плуг лебедка, изображенная на рисунке. Конструкция ее проста. Между двух стальных листов корпуса в подшипниках насажено несколько горизонтальных осей. Сзади сверху установлена однофазная электродрель мощностью 600 Вт с числом оборотов в минуту 250. Задняя рукоятка ее закреплена на Г-образном кронштейне, а ось — в подшипнике ведущего вала. Боковая рукоятка дрели направлена вверх, и кабель от нее идет к источнику питания.

Шестерни, вынесенные из корпуса наружу и закрытые кожухом, передают от дрели крутящий момент на промежуточный вал. На последнем сквозными болтами закреплена шпоночная втулка с шестерней, сцепленной с шестерней тросового барабана. Разъединять и снова соединять их можно рычагом муфты, расположенной выше на неподвижной оси. Если толкнуть рычаг в сторону, то пальцы муфты, упираясь в проточку шестерни, сдвинут ее вдоль шпонки и выведут из зацепления.

Шестерня с тросовым барабаном соединена сваркой и посажена на силовой вал, установленный в мощных подшипниках. Чтобы при работе лебедки трос не соскальзывал с барабана, перед ним устроены «ворота»: два вертикальных отрезка трубы приварены к горизонтальному, закрепленному между листами корпуса.

Лебедка весит немало, переставлять ее вдоль края делянки после каждой пропаханной борозды нелегко. Поэтому вся конструкция ставится на длинную трубу большого диаметра, покоящуюся на двух козелках. Козелки надежно закрепляются кольями и удерживают трубу с лебедкой на месте. Так как расположена она относительно высоко над землей, то лебедка наклонена назад и опирается на грунт опорным уголком, приваренным к задним нижним углам корпуса. При этом натянутый трос едва не касается опорной трубы. Но так надо, ведь чем ближе будет он к земле, тем меньше плечо у силы тяги, создающей момент, который может опрокинуть лебедку.

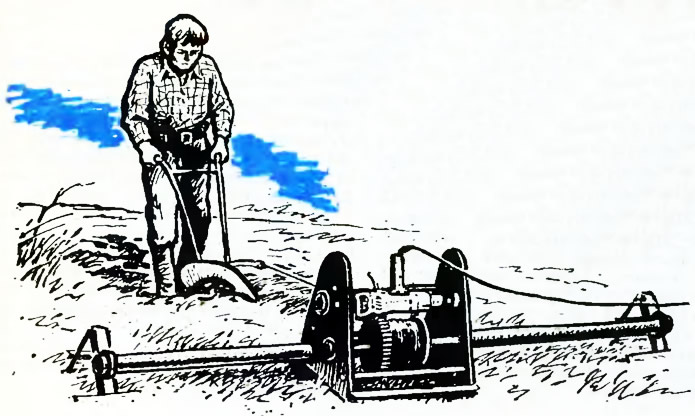

Как же Морозов пашет своим электроплугом? Установив лебедку на край опорной трубы, он расцепляет шестерни и относит плуг на противоположный конец участка. Трос при этом свободно разматывается. Затем сын умельца рычагом муфты вводит шестерни в зацепление и включает электродвигатель. Барабан начинает наматывать трос, плуг приходит в движение, пахарю остается только направлять его по борозде. Когда он доходит до края поля, сын выключает дрель, и все повторяется сначала.

Примечание

В конструкции В. И. Морозова не решен вопрос электробезопасности пахаря, поскольку электродрель предназначена для работы только в сухом закрытом помещении. Тем не менее это не умаляет достижений сельского умельца. Его эксперименты, а также опыт многих других энтузиастов, дают толчок развитию электрифицированных средств малой механизации сельскохозяйственных работ, которые найдут широкое применение в подсобных хозяйствах граждан нашей страны.
