Как ни парадоксально, но для многих самодеятельных конструкторов изготовить хороший плуг труднее, чем минитрактор! И лишь из-за того, что данный инструмент состоит из деталей, имеющих изогнутую форму, выполнить которые можно только ковкой или на специальном вальцовочном станке. Разумеется, такая технология вряд ли доступна широкому кругу любителей.
Вместе с тем выход есть. Изготовление плуга станет по силам любому мастеру, если в качестве заготовки для наиболее сложных по конфигурации деталей использовать... отрезок трубы достаточно большого диаметра.

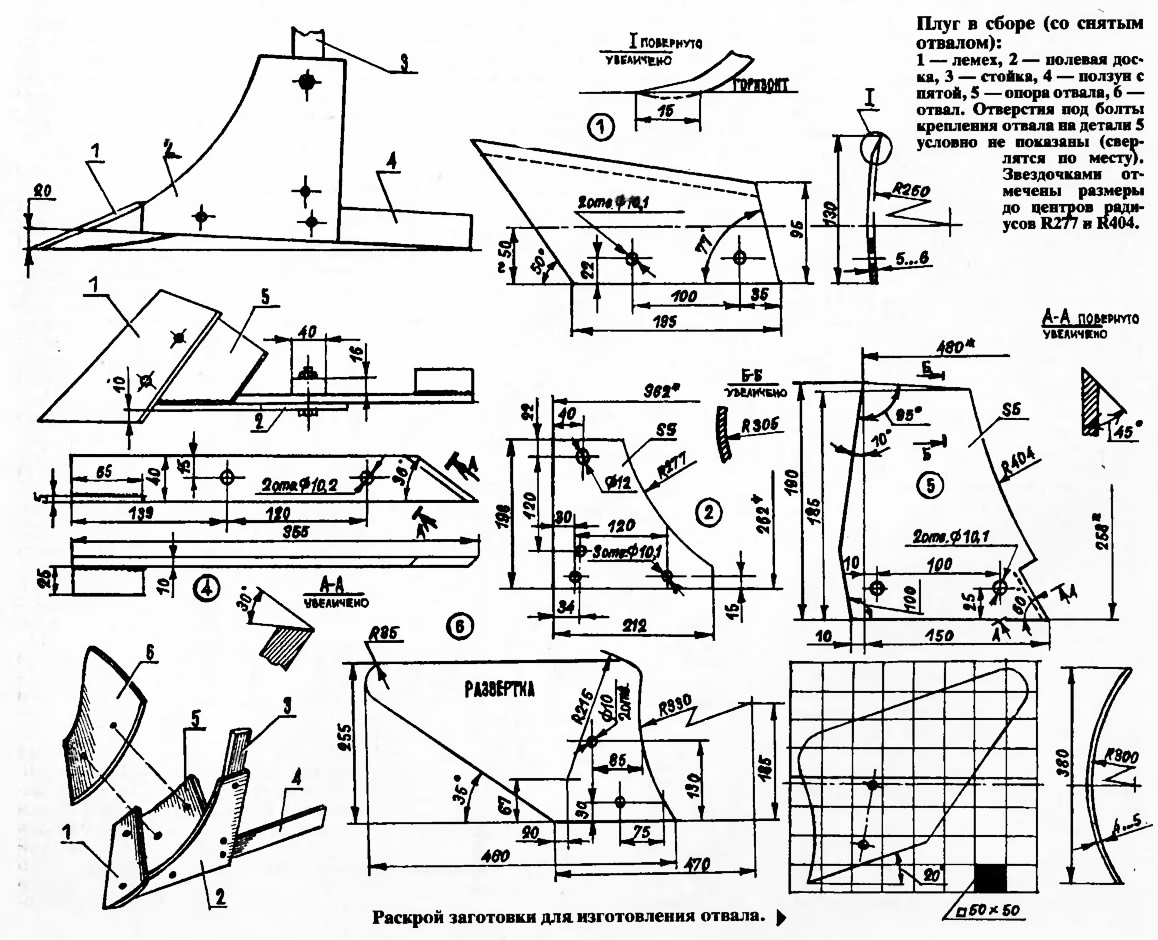

Сначала из картона изготовьте шаблоны радиусами 300, 305 и 250 мм, а из плотной бумаги — выкройки разверток лемеха, отвала и опоры отвала. Возьмите отрезок трубы ∅530x5 мм длиной 410 мм и разрежьте его вдоль образующей цилиндра на четыре равные части. Затем, положив на ровную поверхность, ударами молотка или кувалды разогните два из них до радиусов 300 и 305 мм, а третий, наоборот, подогните до 250 мм, контролируя кривизну по шаблонам. Заготовки для изготовления отвала, опоры отвала и лемеха готовы!
Сборку плуга лучше всего начинать с соединения лемеха и опоры отвала парой болтов М10. Затем аналогично скрепите ползун и полевую доску. Установите оба узла на ровную поверхность и прихватите сваркой опору отвала и полевую доску. Лемех можно оставить съемным или приварить.
Отверстия в отвале и опоре отвала лучше всего просверлить с одного прохода. Вместо болтов здесь предпочтительнее использовать вваренные в опору шпильки.
Ползун рациональнее сделать составным — для более удобной замены изношенного хвостовика. А конструкция и размеры стойки зависят от устройства мотоблока.
Журнал «САМ» №2, 1995 год
