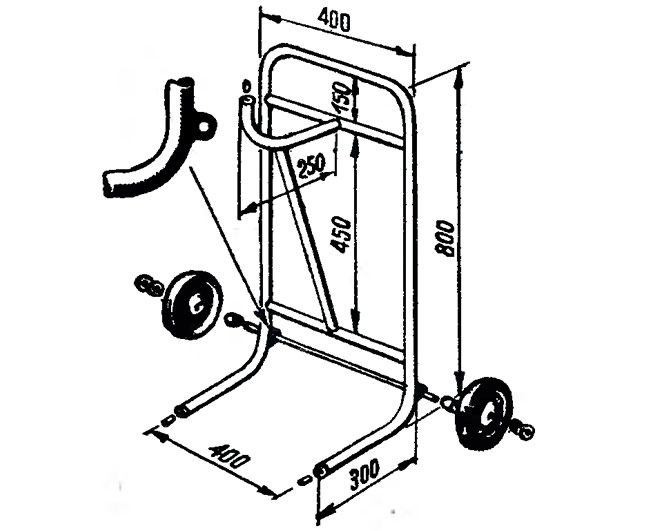

Шланг на колесах
Простая конструкция из трубок (можно использовать спинку от старой кровати или ручку детской коляски) поставлена на колеса. На кронштейн-вешалку наматывается водопроводный шланг длиной 20—25 м и без труда перевозится в любое место сада.

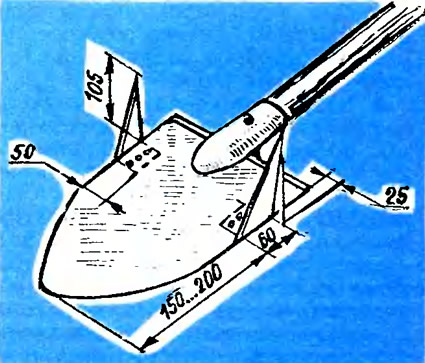

Лопата с ножами для травяного грунта
Тот, кому приходилось работать лопатой, знает, как трудно перекапывать землю, заросшую травой, покрытую плотным слоем дерна или «армированную» корнями деревьев и кустарников. Даже если сама почва относительно мягкая, перевернуть ком дерном вниз удастся, лишь подрубив его со всех сторон. О. Чуков из г. Дубны Московской обл. решил усовершенствовать свою лопату, оснастив штык парой боковых ножей. И работа пошла быстрее! Ведь при каждом ходе такая лопата вырезает земляной «кирпичик» сразу с трех сторон.
Для изготовления ножей использованы стальные треугольные пластинки толщиной 2—3 мм. После заточки скошенных граней они были согнуты уголком и приклепаны к штыку. Чтобы ком не застревал между ножами, последние установлены не перпендикулярно к плоскости лопаты, а с небольшим, в 10—15°, развалом.

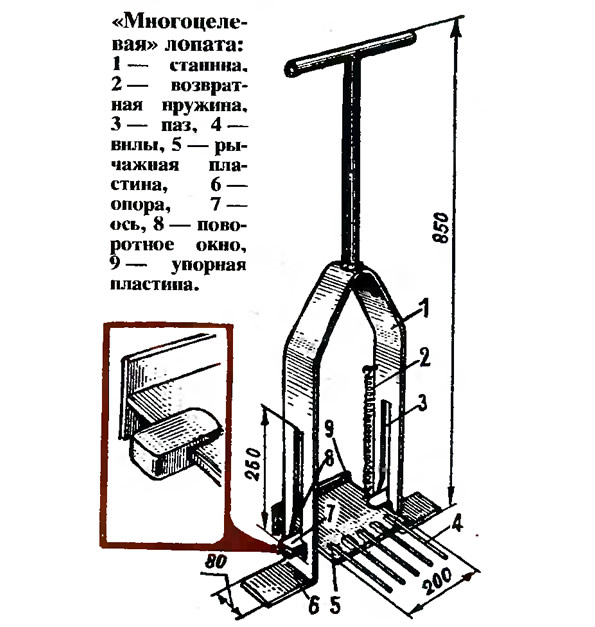

«Многоцелевая» лопата
Наверное, каждый может назвать несколько многоцелевых универсальных машин, заменивших сразу несколько разнотипных и объединивших их функции. К примеру, та же электродрель может стать и точильным станком, и полировальным устройством, и даже приводом косилки.
«Многоцелевую» лопату машиной, конечно, трудно назвать, но под определение «механизм» она подходит вполне. Пространнее можно было бы сказать: «механизм для пересаживания кустов клубники, рассады, уборки корнеплодов, вырывания сорняков и т. д.».
Основная часть ее — рычажная пластина с вилами. Она перемещается вдоль направляющих прорезей в станинах. Дойдя до поворотного окна, пластина поворачивается на 90°. Вниз эта пластина идет под усилием ноги человека, также поворачивается, а возвращается под действием пружины.
Пластина изготавливается из металлической полосы толщиной 3 мм. На одном из концов приварены прутки ∅3—5 мм так, чтобы они выдавались на 15—18 см; на другом приварена поперек еще одна пластина, служащая для упора ногой. Общая длина рычажной пластины с вилами около 25—28 см — она не должна быть намного больше прорезей в станине.
В верхней части станины сходятся: свариваются или склепываются и оканчиваются горизонтальной ручкой. Их нижние концы отогнуты и служат опорой при работе. В тех местах, где проходят прорези, станины должны быть строго параллельны.
Ось, на которой перемещается рычажная пластина, приваривается.

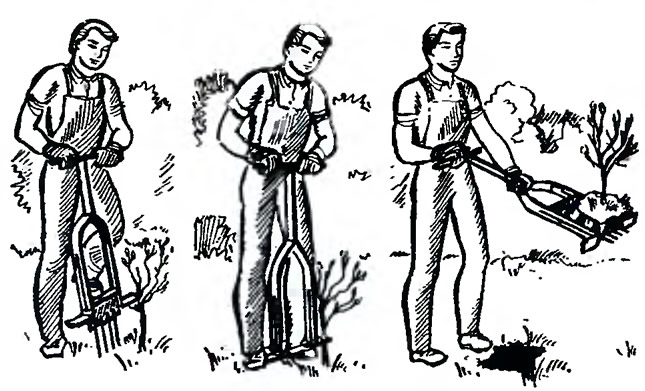

При работе лопата подставляется к выбранному кустику, нога нажимает на упорную пластину, вилы постепенно уходят в землю, затем, дойдя до поворотного окна, изменяют направление, подрывая и выкорчевывая куст.

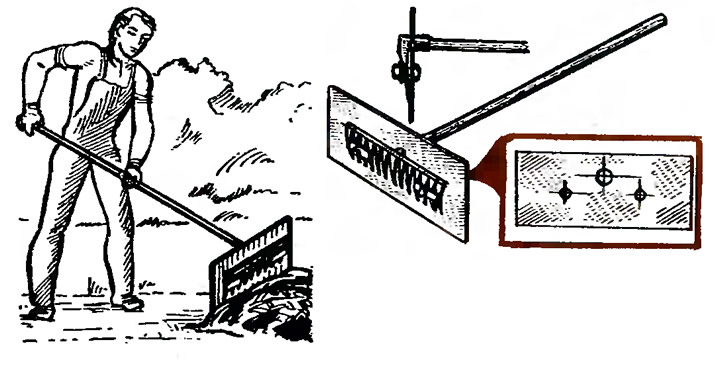

Всесезонные грабли
Зимой с их помощью можно разгрести снег, расчистить крыльцо от снега. Летом согнать лужи с дорожки, а осенью собрать в кучи опавшие листья, рассыпавшийся песок. Усовершенствование обычных граблей заключается в том, что на них надевается алюминиевый или фанерный лист с тремя отверстиями. В среднее, побольше диаметром, просуньте рукоятку грабель. В два других, боковых, вставьте по болту, а под гайки подложите тонкие планки. Затяните гайки — и лист плотно прижмется к гребенке. Размеры его зависят от характера предстоящей работы.
Журнал «САМ» №5, 1994 год
