Лобзик с переламывающейся рамкой

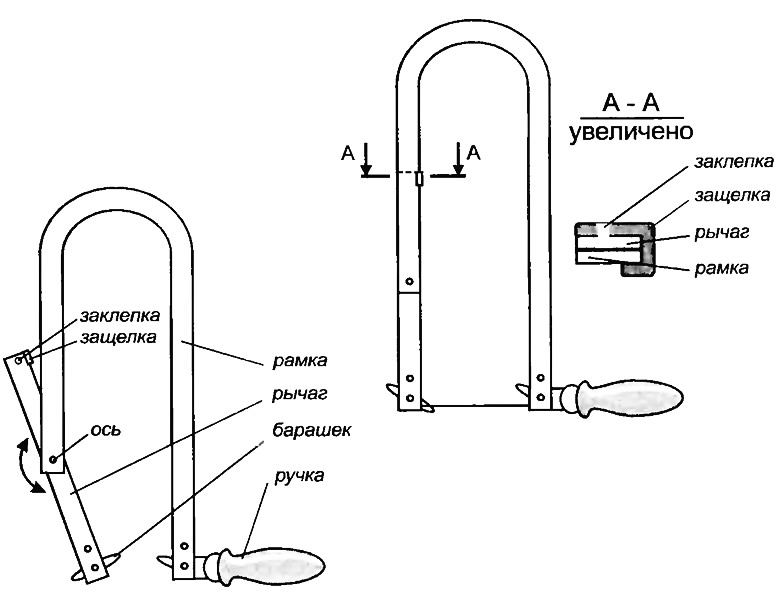

Серийно выпускаемый ручной лобзик имеет весьма существенный недостаток - в нем трудно установить пилку. Это неприятное обстоятельство вынуждает умельцев придумывать разные приспособления для выполнения этой операции. Я же изменил саму конструкцию инструмента. Рамка моего лобзика выполнена не цельной, а "переламывающейся" (см. рис.).

Сделан он из обычного лобзика. Его рамку я распилил на две части, в большей из которых просверлил отверстие для оси, а меньшую, с зажимом, оснастил защелкой. Она выполнена из листовой стали толщиной 2 мм. Обе части рамки соединил осью, представляющую собой стальную заклепку. При установке пилки защелку освобождают от зацепления. Верхнюю часть станка "переламывают", при этом концы рамки с зажимами сближаются, поэтому для установки пилки не нужно никаких усилий. Необходимо только покрепче зажать полотно пилки. Чтобы натянуть пилку надо завести рычаг с защелкой за основание рамки до зацепления. Лобзик готов к работе.
