Радиальные детали из проволоки ∅1,5...2,0 мм закрепляют на плитке из гетинакса с помощью хомутов. Все проволочные соединения желательно пропаять мощным паяльником. Чтобы были обеспечены достаточный уровень сигнала и помехозащищенность, необходимо выдержать указанные геометрические размеры антенны.

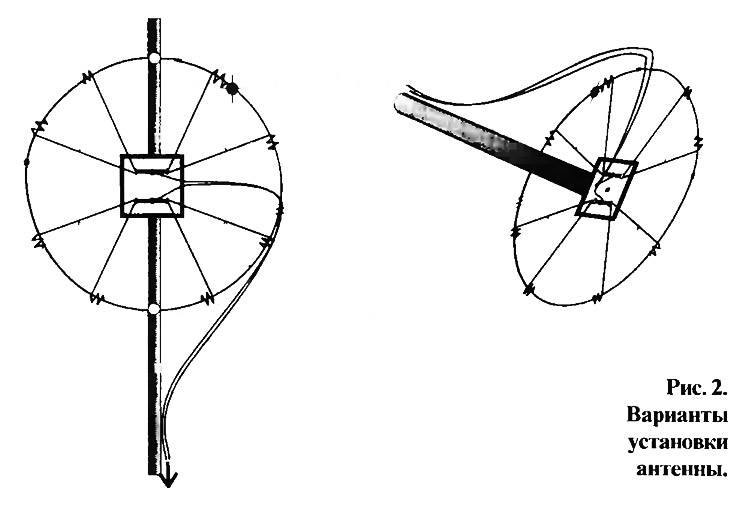

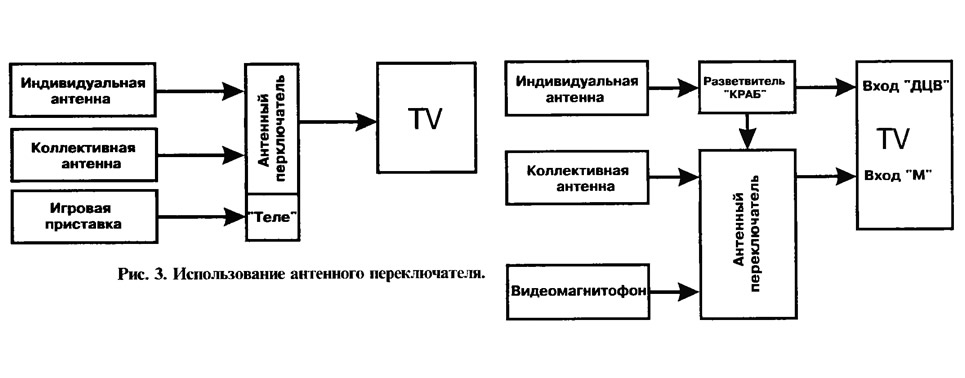

Центральную жилу телевизионного кабеля припаивают к правому, а экранирующую оплетку к левому сегменту "паутинки" и закрепляют на площадке из гетинакса Для согласования антенного сопротивления с сопротивлением кабеля делают прямоугольный изгиб последнего, закрепив его на кольце.Антенну устанавливают в зоне уверенного приема телевизионного сигнала и ориентируют по направлению на передающую станцию. Малые вес и парусность предельно упрощают ее установку (рис. 2). Для подключения к телевизору антенн коллективного и индивидуального пользования надо взять антенный переключатель (рис. 3).

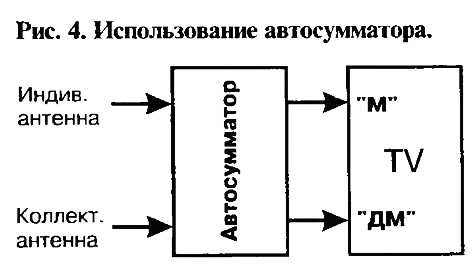

Если телевизор имеет раздельные входы для метрового и дециметрового диапазонов, понадобится антенный разветвитель типа "КРАБ’’. Для увеличения чувствительности антенн можно использовать имеющийся в продаже антенный усилитель, который размещают на антенне в месте соединения кабеля и антенны.Вместо антенного переключателя можно взять автосумматор, в котором телевизионные сигналы с разных антенн суммируются и затем разделяются по каналам 1—12 и дециметровым (рис. 4). Это уместно делать для телевизионных приемников с дистанционным управлением.
Журнал «САМ» №11, 1997 год
