Этот игрушечный трактор сделан из сосны. Он настолько прочен, что даже после небольшой аварии продолжает надежно служить. Здесь, как и у настоящей машины, есть все: руль, рычаг переключения передач, педаль акселератора, тормоз и даже багажник и капот.
Заготовки требующиеся для изготовления этой чудесной игрушки, показаны на чертеже, толщина всех деталей желтого цвета - 2 см, красного - 3 см.
Боковые борта кузова крепят к шасси (доска 60x26x2 см) на шкантах и клее. В задней части кузова между боковыми бортами крепят на клею задний борт (доска 22x14x2 см). Боковые и передний борта (доска 24x14x2 см) соединяют также на клею встык. Спереди кузова устанавливают сиденье, размеры которого такие же, как у переднего борта. Спинка сиденья служит одновременно ручкой, позволяющей папе легко убрать «трактор» из-под «запрещающего знака». Ручку-отверстие в спинке сиденья делают так: на расстоянии 10 см друг от друга сверлят два отверстия, электролобзиком делают два пропила — получается паз. После склеивания спинки с сиденьем его крепят на шкантах и клее к боковым бортам. Впереди устанавливают «двигатель». В капоте сверлят отверстие диаметром 2,5 см для колонки руля Если позволяет длина сверла, можно сразу же высверлить отверстие и в нижней плите (тоже для колонки руля).

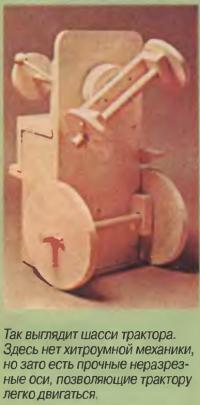

Итак, кузов готов. Недостает только ходовой части и рулевого механизма. Колеса выпиливают электролобзиком. Диаметр отверстий под ось — 2,5 см. Опоры задней оси размещают так, чтобы расстояние между осью и задней кромкой кузова было равным 13 мм. Колеса крепят на осях с помощью шкантов диаметром 1 см. Переднюю ось собирают по чертежу. Колонку руля вклеивают и дополнительно фиксируют шкантом. На колонку насаживают руль, предварительно смазав отверстие в нем клеем. Колеса на переднюю ось устанавливают так же, как и на заднюю. Осью педали служит шкант диаметром 1 см. Рычаг переключения передач привинчивают к моторному блоку. Ход рычага ограничивают два шканта (первая и вторая скорости). Последним монтируют ручной тормоз Насколько прочна.
Настолько и проста конструкция этого трактора. Все размеры приведены на чертеже. Материал: сосновые доски и рейки. Соединения выполняются на шкантах и клее.
Журнал «САМ» №11, 1998 год
