Игрушечный вертолетик из катушки из-под ниток

Это собственно даже не вертолет, а его модель, и даже не весь вертолет, а всего лишь винт. Но, тем не менее, если его аккуратно сделать, отрегулировать и научиться запускать — летает до высоты 5-8 этажа.

Он дает наглядное представление о том, как дальность и высота подъема зависят от подобранного угла атаки и скорости вращения винта.

Что нужно для изготовления модели? Обыкновенная катушка из-под ниток, прямоугольный деревянный брусок 20x20x120 мм, шуруп ∅4 длиной 60 мм, чистая пустая консервная банка из «толстой жести» (она должна иметь ровные, не гофрированные стенки), два гвоздика ∅1-1,5 мм, ножницы, карандаш, циркуль и тонкий прочный шнур.

От банки отрежьте верхнее и нижнее донышки, вместе с закаточными швами. Разрежьте полученный барабан так, чтобы получилась полоска жести размерами (80-100)х(150-200) мм и выпрямите ее.

На жестяной заготовке разметьте и вырежьте из нее квадрат со стороной 80-100 мм.

Расчертите квадрат по диагоналям карандашом или иголкой, как показано на рисунке. С помощью циркуля в центре квадрата начертите кружок ∅15-20 мм. Из плотного картона вырежьте ножницами одну лопасть. По шаблону нарисуйте на заготовке лопасти — 2-4 шт., при этом надо, чтобы все они были одинаковыми, иначе винт будет разбалансирован и не взлетит. Ножницами по разметке вырежьте винт. Если при вырезании лопасти погнутся, ничего страшного — их можно будет потом отрихтовать. Тщательно наждачной шкуркой притупите острые кромки и удалите заусенцы.

В центральном кружке винта просверлите два отверстия, которыми винт будет надеваться на штырьки катушки.

Теперь изготовим ручку. В заготовке — деревянном бруске — с торца просверлите отверстие, заверните в него шуруп и спилите его шляпку — она больше не нужна. Напильником снимите заусенцы, стержень шурупа — это ось, а она должна быть гладкой.


В катушке с торца разметьте через отверстия винта места и вбейте два гвоздика так, чтобы они выступали на 3-4 мм. «Откусите» их шляпки бокорезами и надфилем закруглите выступающие торцы гвоздей.

Отогните лопасти, задав им небольшой угол атаки.

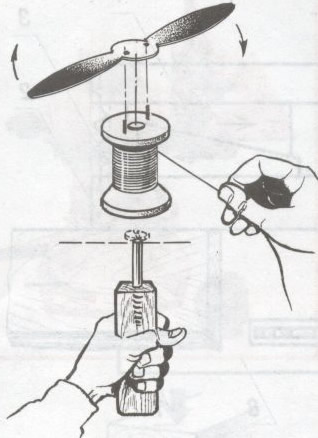

Проверив легкость схода винта с гвоздиков катушки, можно приступать к летным испытаниям: на ось ручки надеваем катушку, на нее наматываем шнур так, чтобы потянув за свободный конец, можно было раскрутить катушку. Сверху на штырьки катушки надеваем винт. Держа ручку в левой руке, правой плавно потяните за шнур — катушка раскручивается и винт взлетает.

Внимание! При запуске «Мухи» обязательно надевайте защитные очки.
