Теплоотдачу такой печки можно существенно увеличить. Причем без особых материальных затрат. Для этого потребуется 30 штук красного кирпича и каркас из стального уголка. Небольшой вес конструкции позволит обойтись без отдельного фундамента.

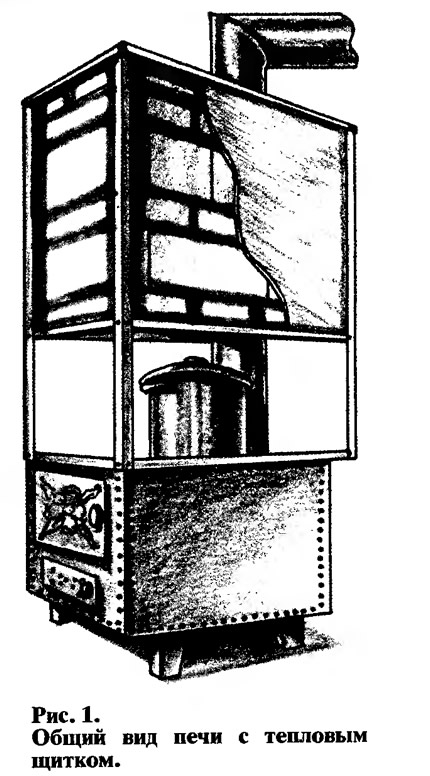

Каркас устанавливаете на плиту печки (рис. 1). Свободное пространство (250—300 мм) между плитой и кирпичной кладкой позволяет использовать плиту для приготовления пищи.
Ввод дымового канала в тепловой щиток делаете с помощью обрезка печной трубы. Лучше использовать толстостенную стальную трубу. В щитке пламя проходит один оборот и отдает существенную часть тепла кирпичам. Повышается КПД печи, она держит тепло длительное время. Из-за меньшей тепловой нагрузки удлиняется срок службы металлических дымовых труб. Верхнюю часть печи можно использовать для сушки грибов, ягод, лекарстве иных трав.
Сначала изготавливают каркас. Как правило, ширина плиты равна длине кирпича (250 мм) и это упрощает конструкцию каркаса. Щиток рассчитан на печь с размерами плиты 240X450 мм. Из уголка шириной 25 или 30 мм сваривают две рамы размерами 260X520 мм.
Нижнюю раму устанавливают на плиту так, чтобы ребро уголка охватывало плиту. К раме с наружной стороны по углам приваривают 4 уголка длиной 900 мм. Среднюю раму таких же размеров как и нижняя, приваривают на высоте 250—300 мм так, чтобы она охватывала один ряд кирпичей. Вместо сварки можно использовать крепление винтами М5.

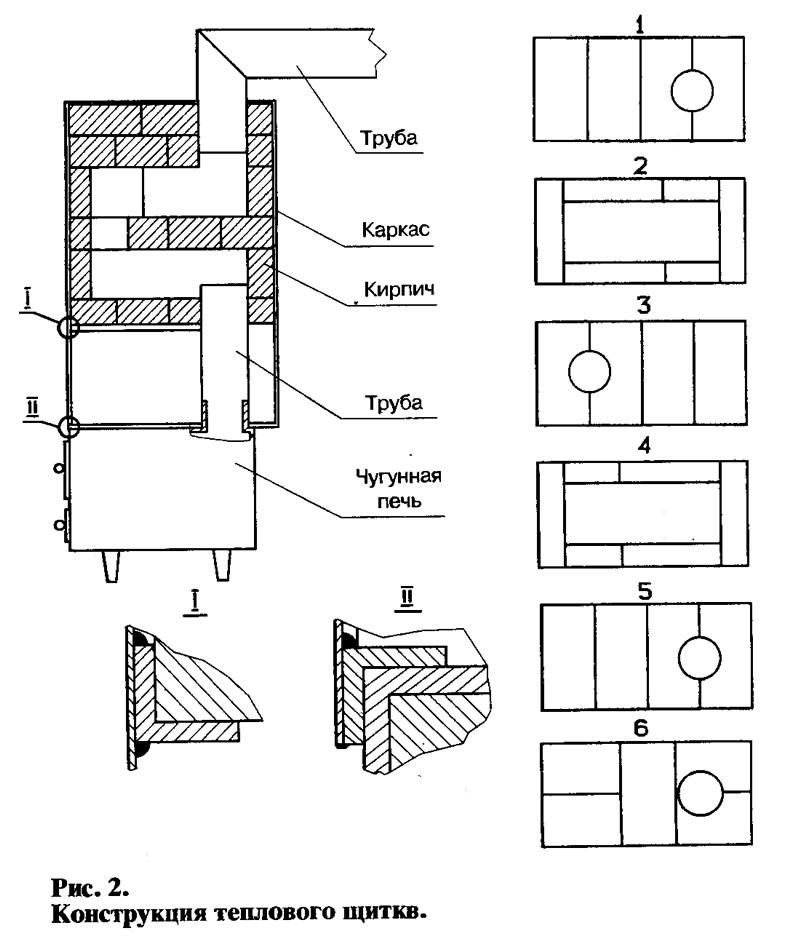

Каркас устанавливают на плиту печки, на выход дымового отверстия ставят трубу и приступают к кладке (рис. 2).
Раствор обычный, на глине. Толщина швов минимальная. 1-й ряд укладывают непосредственно на раму.
В 1, 3, 5 и 6 рядах кирпичи кладут плашмя, а во 2 и 4 рядах — на ребро. Выборки в кирпичах можно сделать, просверлив по радиусу отверстия и аккуратно удалив лишнее. Полезно заключить кладку в металлический экран из оцинкованной стали. Листы устанавливают внутри между уголками, поэтому дополнительного крепления не потребуется. В этом случае можно отказаться от верхнего ряда кирпича.
После окончания кладки верх последнего ряда фиксируют со всех сторон стальной полосой 3x20 мм, приваренной к уголкам. Выступающие концы уголков обрезают. Зазоры между трубами и кладкой уплотняют асбестовым шнуром и замазывают раствором.
После двух- трехдневной сушки печь надо протопить несколько раз по 10—15 мин и можно приступать к обычной топке, не забывая общее для печей из кирпича правило: температура наружной поверхности кирпичей не должна превышать 90°С.
Журнал «САМ» №1, 1997 год
