Система подогрева воды от печки в сельском доме

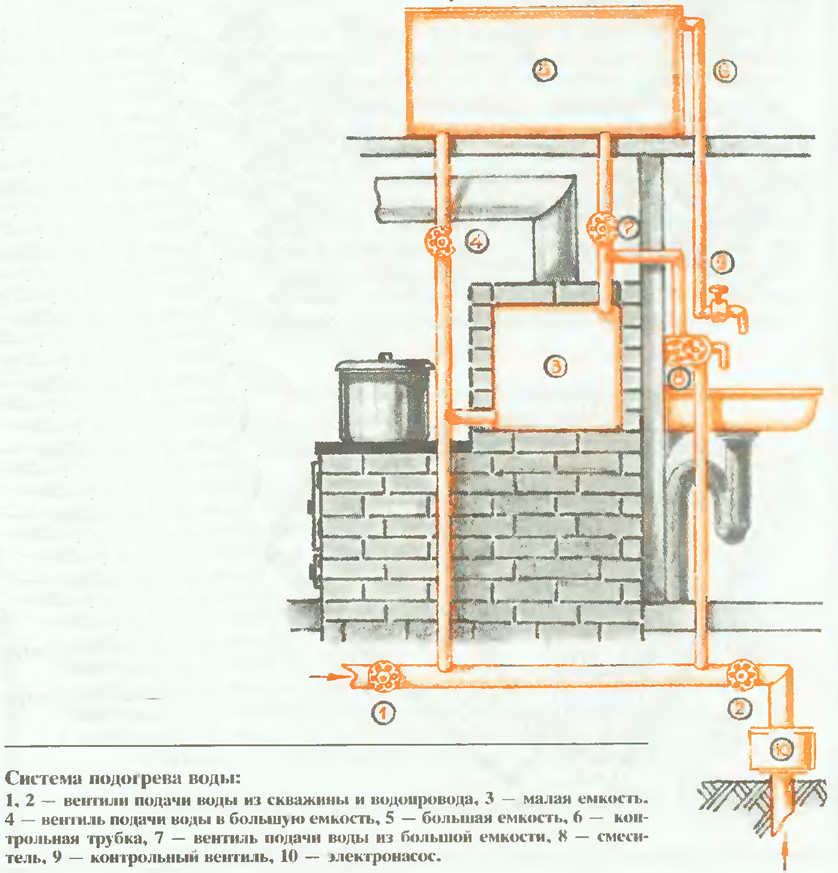

Наш читатель С. Корябкин из с. Старосеславино Тамбовской обл. предложил автономную систему подогрева воды (см. рис.), которой с успехом пользуется уже два года. Вместо имевшейся духовки он вмонтировал в печь емкость для воды (3) размером 40x40x40 см и соединил ее двумя трубами с двухсотлитровой емкостью (5), расположенной на чердаке дома. Каждая труба снабжена вентилем. Воду в емкость (3) подают из водопровода или из скважины. В верхней части большой емкости вмонтирована контрольная трубка (6) со сливом воды в умывальник.

Летом, когда расход горячей воды небольшой, емкость (5) не задействуют. Вентили (4 и 7) между емкостями закрывают, а открывают водопроводный вентиль (или включают насос) и кран горячей воды смесителя для контроля за наполнением малой емкости. Как только из крана горячей воды польется вода, его закрывают и перекрывают водопроводный вентиль (выключают насос).

Зимой, при длительной топке печи, вода в малой емкости быстро закипает, поэтому задействуют и большую емкость, открывая оба вентиля между емкостями и вентиль (9) для контроля за наполнением большой емкости. Едва из трубки польется вода, закрывают водопроводный вентиль и приступают к топке печи. В этом случае вода в емкости не закипит, а будет циркулировать между емкостями (5 и 3), охлаждаясь в верхней — нагреваясь в нижней.

Если вы пользуетесь как водопроводом, так и насосом скважины, то не забудьте перекрыть вентиль (2) при наполнении емкостей из водопровода, а при пользовании насосом скважины перекройте водопроводный вентиль (1).
