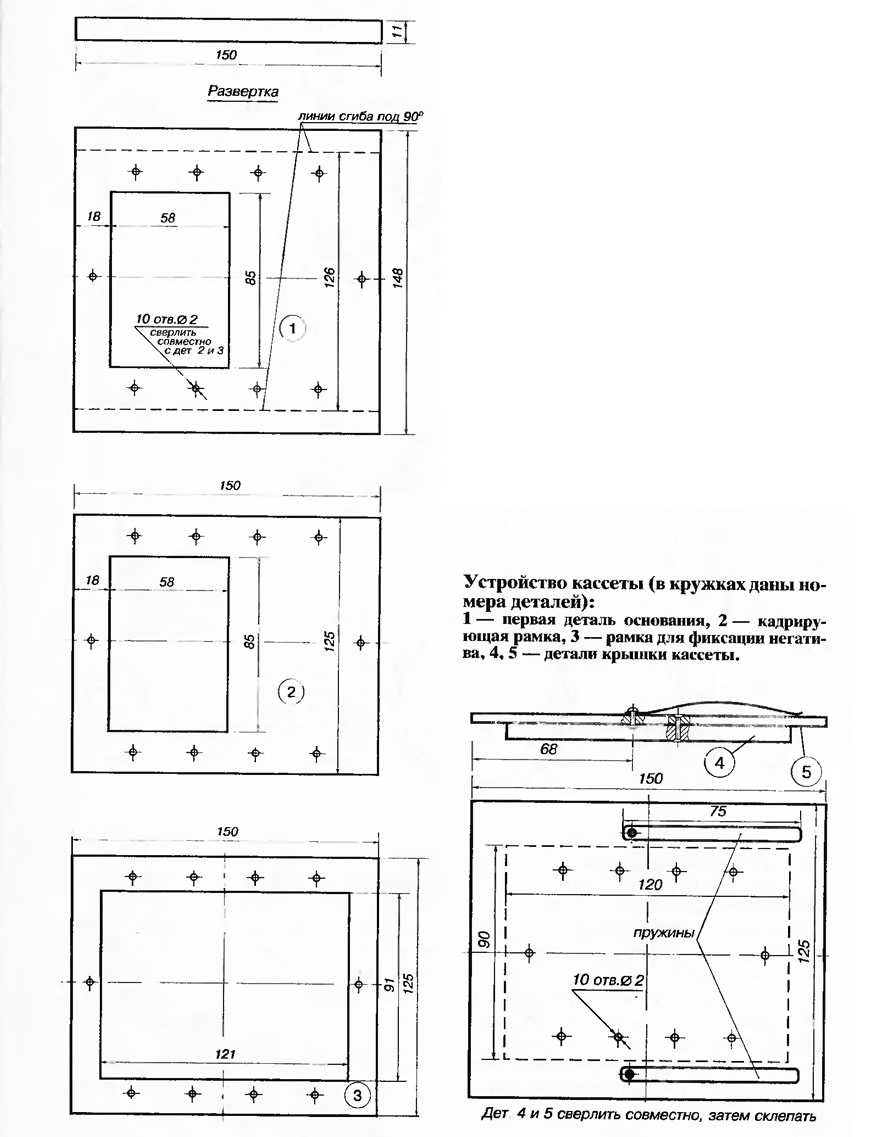

Кассета состоит из основания и крышки. Основание — из трех деталей, соединенных заклепками ∅2 мм. Первая деталь (см. рис.) изготовлена из оцинкованной жести толщиной 0,8 мм, два ее края согнуты под углом 90°. Вторая деталь — кадрирующая рамка — изготовлена из текстолита толщиной 3 мм. У нее имеется окно для получения на негативе кадра размером 58x85 мм. Третья деталь — рамка для фиксации негативного материала — изготовлена из текстолита толщиной 5 мм.
При сборке кассеты первую деталь укладывают отогнутыми краями вверх, на нее — вторую деталь таким образом, чтобы их окна совпадали. Затем укладывают рамку, и все три детали зажимают в ручных тисках или фиксируют струбциной. Их соединяют 10 алюминиевыми заклепками. Чтобы концы заклепок не выступали, отверстия с двух сторон зенкуют, а головки после расклепывания тщательно зачищают напильником.
Крышку кассеты делают так. Из текстолита толщиной 5 мм выпиливают одну пластину (4). а из текстолита толщиной 2 мм — другую (5), но большего размера. Их совмещают и выравнивают так, чтобы средние линии обеих пластин совпали. Обе детали соединяют друг с другом десятью заклепками ∅2 мм. Сборка крышки на этом не заканчивается: к ней нужно прикрепить две плоских пружины, которые можно взять от старого будильника. Длина пружин — 75 мм, их крепят также алюминиевыми заклепками ∅2 мм.
Для комплектации кассеты необходимо также иметь матовое стекло размером 90х120 мм, которое можно сделать самому. Два стекла от старых фотопластинок погружают на 20—30 мин в щелочной раствор и затем промывают в проточной воде. Эмульсия легко смывается, а очищенные от нее пластины сушат в вертикальном положении. Чтобы получить матовую поверхность, одну фотопластинку кладут на стол и намазывают сверху пастой ГОИ, разведенной в керосине (можно в скипидаре). Накрывают ее второй пластинкой и круговыми движениями трут одну о другую. В результате получим сразу два матовых стекла. Если пасты ГОИ нет, можно использовать мелкозернистый абразивный порошок, но поверхность матовых стекол в этом случае будет грубее.
Негативный материал — фотопластинки размером 90x120 мм или негативная фотопленка такого же размера. На одной пластинке получаем два негатива размером 58x85 мм.
Оригинал закладывают перед объективом. Осветители (настольные лампы) включаются через реле времени. На основание без крышки укладывают матовое стекло и добиваются, чтобы изображение на нем было резким. Затем выключают свет, в темноте вынимают кассету из увеличителя, убирают матовое стекло, укладывают на его место негативный материал и закрывают его крышкой. Выдержку при экспонировании подбирают опытным путем.
Журнал «САМ» №4, 1996 год
