Держатель инструментов, роликовая каталка, прямой угол...

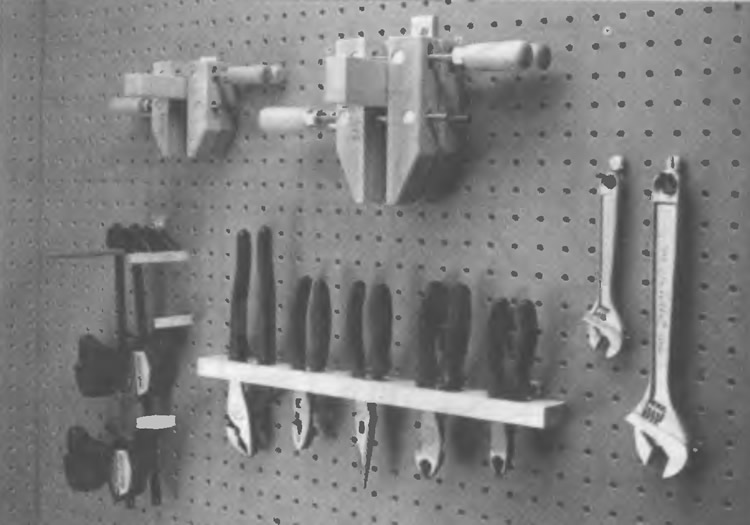

Инструменты всегда под рукой

Перфорированную настенную панель можно использовать как идеальное место для хранения инструментов. Конструкция держателей такова, что они прочно устанавливаются на месте, но, в то же время можно быстро переставить их на другое место панели.

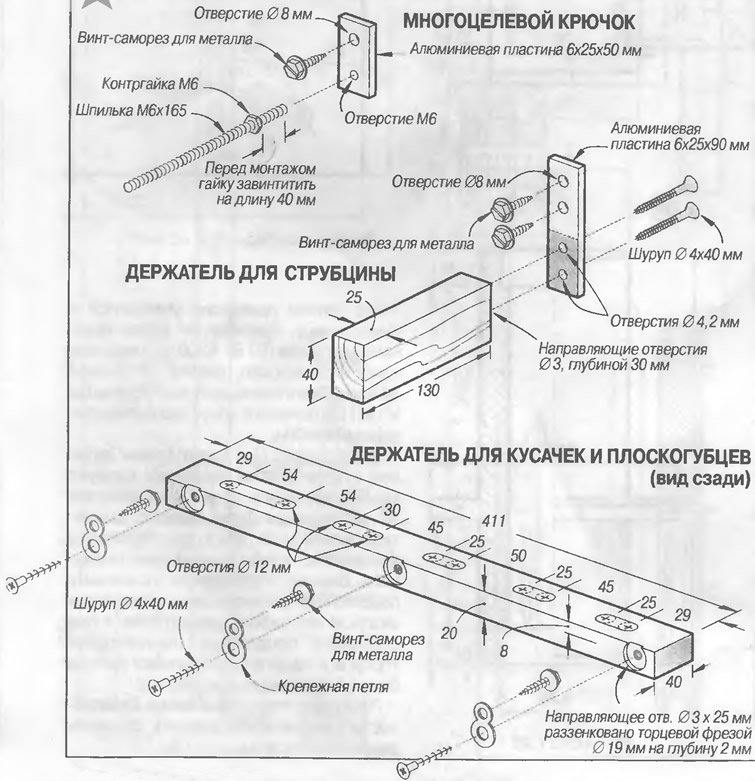

Чтобы сделать держатель для кусачек и плоскогубцев, разметьте заготовку на бруске, как это показано на рисунке. Просверлите по краям каждого паза отверстия диаметром 12 мм, а затем просверлите по длине пазов слегка перехлестывающиеся отверстия. Стамеской выровняйте стенки пазов. В заключение приверните к держателю крепежные петли.

Вешалку для струбцин приворачивают к стене винтами-саморезами для металла через алюминиевую пластину толщиной 6 мм и шириной 25 мм. Для более крупных струбцин делайте более длинный и широкий "крючок".

С помощью шпилек различной длины вы можете сделать самые разные "крючки" для приспособлений и инструментов, например для показанных на фотографии разводных гаечных ключей.

Примечание: вворачивая саморезы или шпильки в панель, не увлекайтесь — чрезмерное усилие чревато разрушением внутренней поверхности отверстий в панели.

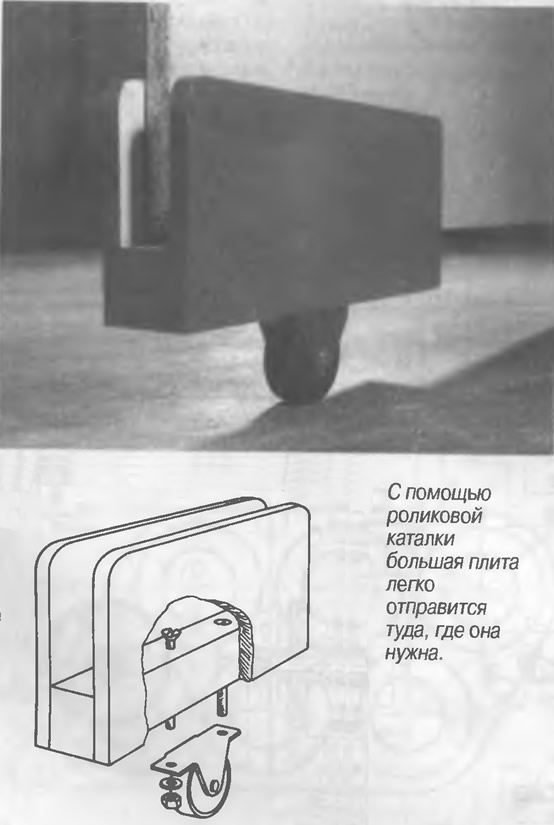

Роликовая «каталка» для больших плит

Небольшой помощник домашнего мастера, уже доказавший свою исключительную незаменимость, — роликовая каталка. В одиночку чрезвычайно трудно переносить большие листы, например, ДСП. Каталка позволяет значительно облегчить эту работу: с ее помощью любой тяжелый плоский материал без труда переправляется в нужное место, достаточно только вставить угол листа в паз каталки.

Для изготовления каталки потребуются: две боковые стенки из фанеры толщиной 10 мм размерами 250x100 мм; сосновый брусок 25x25 мм длиной 250 мм; мебельный ролик; два винта с потайными головками, гайками и шайбами (размеры соответствуют габаритам ролика) Кроме того, понадобятся шурупы и столярный клей.

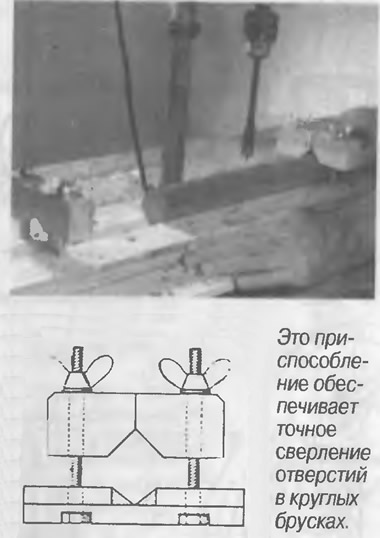

Отверстие в круглом бруске

Приспособление состоит из фанерного основания, длину которого вы определите сами; двух накладок с закрепленными изнутри рейками треугольного сечения (см. рис.); двух зажимных колодок и двух болтов с барашковыми гайками, соединяющих колодки с основанием.

Отверстия для болтов в основании и накладках сверлят после того, как накладки вместе с треугольными рейками приклеены к основанию.

Необходимые для изготовления материалы: основание из фанеры толщиной 12 мм шириной 150 мм; накладки шириной 60 мм; рейки треугольного сечения 15x12 мм; сосновые бруски 45x30 мм: зажимные колодки длиной 120 мм; 4 болта М8х110 мм с шестигранными головками, с шайбами и барашковыми гайками; клей.

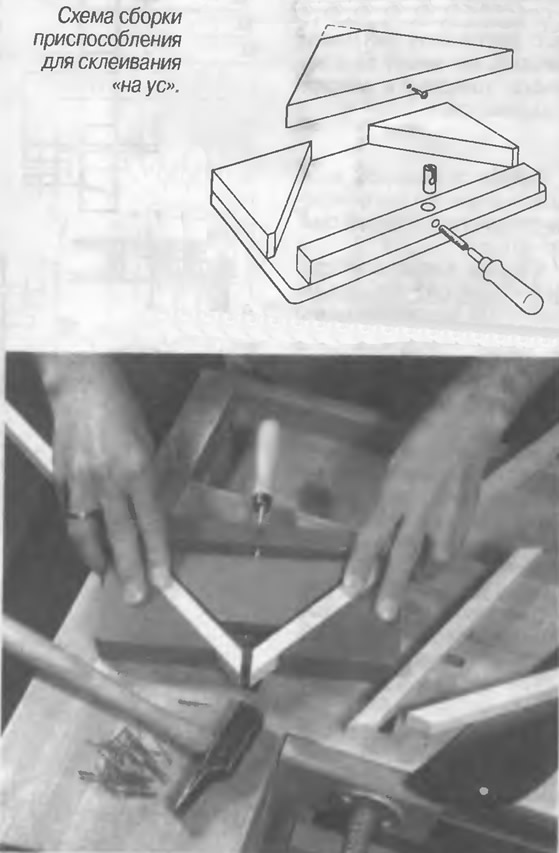

Прямой угол без хлопот

При соединении «на ус» недостаточно обрезать концы заготовок под углом 45°. Надо позаботиться, чтобы в сборе всегда получался прямой угол, в чем поможет это приспособление.

Его делают из фанеры и брусков из древесины твердых пород, но можно воспользоваться и любыми имеющимися под рукой подходящими материалами или обрезками досок, брусков.

Для работы потребуются следующие материалы: подложка 240x120 мм из фанеры толщиной 10 мм; две контропоры 90x90 мм и один зажимной треугольник 120x120 мм из твердой древесины толщиной 22 мм; упорный брусок 22x22 мм длиной 170 мм из сосны; резьбовой (М6х80) палец с рукояткой, закладная гайка М6; шуруп в качестве опорного «пятачка» в зажимном треугольнике; шурупы; столярный клей.
