Во-первых, с его помощью можно нарезать или подправлять резьбу на смонтированном водопроводе. Для этого достаточно, чтобы труба отстояла от стены всего на 40 мм.
Во-вторых, процесс нарезания резьбы значительно облегчается, так как прилагаемое усилие можно менять в широком диапазоне, изменяя длину рукоятки.
В-третьих, требует значительно меньшего свободного рабочего пространства, так как храповой механизм позволяет вращать плашку, используя малый угол поворота рукоятки.

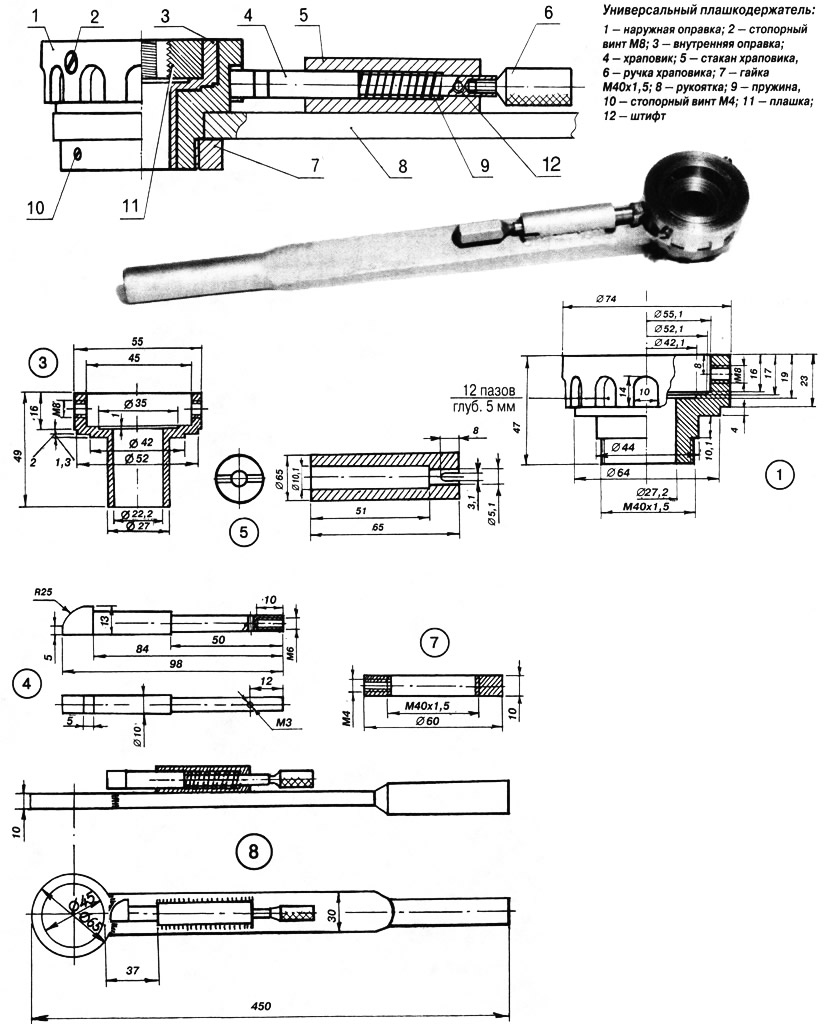

Для изготовления деталей плашкодержателя пригодна сталь любой марки. Рукоятку можно сделать из трубы. Один ее конец расплющивают и к полученной плоскости приваривают кольцо и стакан храповика. Размеры кольца приведены на чертеже рукоятки.
При использовании плашкодержателя предусмотрены две оправки: наружная -для крепления плашек с внешним диаметром 55 мм и внутренняя — для крепления плашки ∅45 мм. Форма оправок обеспечивает правильное положение режущего инструмента относительно заготовки. При такой конструкции особенно важно предотвратить перекос в начале резания.
В кольце устанавливают наружную оправку и поджимают ее гайкой М40х1,5, которую, в свою очередь, фиксируют винтом М4.
Если нужно, то плашку 0 55 мм устанавливают во внутреннюю оправку, а ту, в свою очередь, — в наружную. На внутренней оправке делают конусные углубления для фиксации ее в наружной оправке резьбовыми штифтами.
Плашки крепят в оправках с помощью стопорных винтов М8, причем во внутренней оправке длина винтов не должна превышать толщину стенок оправки. Это позволит свободно вставить внутреннюю оправку в наружную.
При нарезании резьбы и изменении направления вращения наружную оправку фиксируют с помощью механизма, состоящего из стакана, приваренного к рукоятке, и храповика, удерживающего наружную оправку от проворачивания. Чтобы храповик входил в пазы наружной оправки, он подпружинен.
Форма головки храповика обеспечивает его свободный выход из паза наружной оправки при обратном ходе рукоятки. В хвостовую часть храповика ввинчена ручка, служащая для поворота его головки на 180° — в том случае, если потребуется изменить направление вращения плашкодержателя.
Журнал «САМ» №10, 1998 год
