Если нужен усилитель низкой частоты

Очень часто, особенно у радиолюбителей, возникают ситуации, когда без усилителя низкой частоты (УНЧ) не обойтись, будь то проверка исправности низкочастотных узлов или контроль записи на магнитофон-приставку, необходимость «вслух» воспроизвести фонограмму на плейере или озвучание домашнего компьютера. Незначительная доработка любого радиоприемника позволяет легко решить такие проблемы. Нужно лишь отключить питание радиоканала, а ко входу УНЧ подпаять дополнительный разъем.

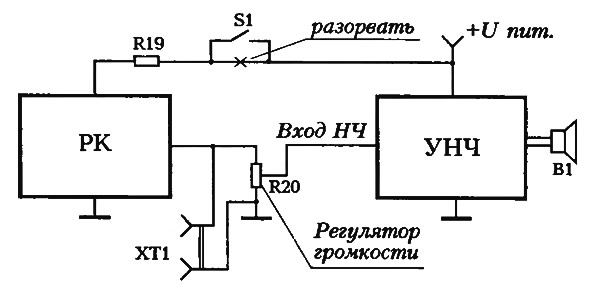

В своем «Альпинисте-321» я отпаял одну ножку резистора R19, через который подключен плюс питания радиоканала. Припаял к освободившейся точке на плате и ножке этого резистора дополнительный тумблер S1, который вывел на лицевую панель. К переменному резистору громкости, т. е. непосредственно к входу УНЧ приемника, как показано на рисунке, подпаял дополнительный разъем ХТ1. Его закрепил на задней стенке. Тумблер и разъем можно использовать любые.

Для переделки мне потребовалось очень немного времени, зато теперь не нужно ломать голову над тем, где взять УНЧ.
