Гитара меняет тембр

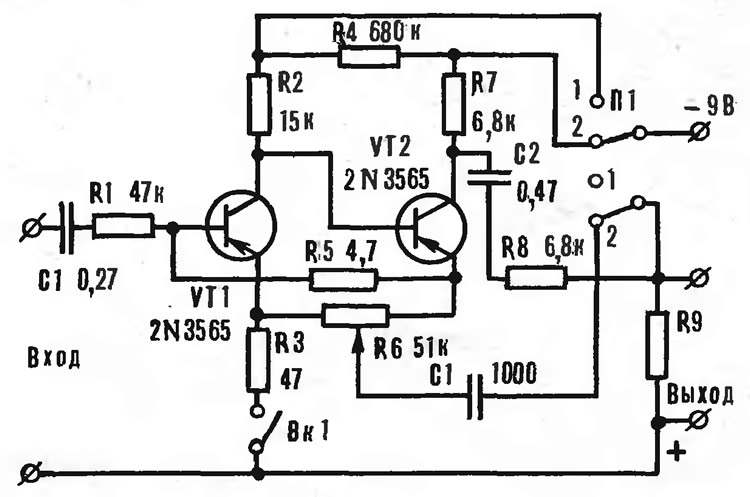

Чтобы гитара зазвучала, как мандолина или домра, надо сделать несложную приставку. Она включается между звукоснимателем или предварительным каскадом и основным усилителем НЧ. Режим ограничения сигнала, то есть тембр, регулируется переменным резистором R6, а также подбором параметров цепочки C2R8.
Если переключатель П1 установлен в положении «1», электрогитара переходит на обычный режим работы. При этом приставка выступает в роли предварительного усилителя.
Питание схемы — две последовательно соединенные батарейки КБС или любой другой источник постоянного тока напряжением 7—9 В.
В схеме можно использовать транзисторы типа МП13—МП15 (П13—П15), МП39—МП41. Номинал R5=4,7—5,1 кОм, R9=5,1—20 кОм.
Усилитель для стереотелефонов
Интерес радиолюбителей к конструированию усилителей для стереотелефонов вполне закономерен — при прослушивании через ннх стереоэффект намного сильнее, чем через громкоговорители.

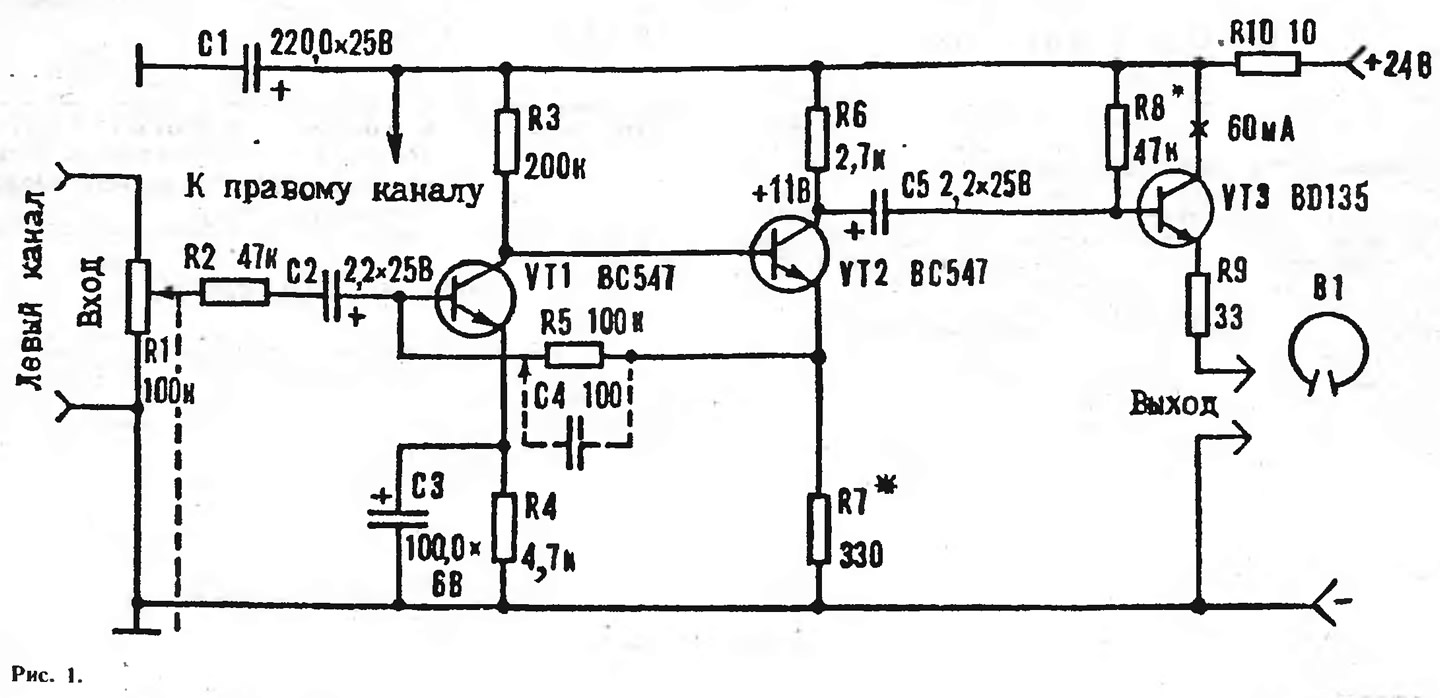

Предлагаем вниманию читателей две схемы стереофонических УЗЧ. Более простая опубликована в журнале «Млад конструктор» (Болгария). Усилитель (рис. 1) состоит из трех каскадов (на схеме показан только одни канал). Первые два (VT1, VT2) образуют предусилитель, создающий достаточный уровень сигнала, необходимый для раскачки эмиттерного повторителя VT3.
Режим работы по постоянному току первых двух транзисторов устанавливают с помощью резистора R7. При этом напряжение на коллекторе VT2 должно быть 10—11 В. Режим работы оконечного каскада подбирают резистором R8 таким образом, чтобы при сопротивлении стереотелефонов от 4 до 100 Ом ток покоя VT3 не превышал 50—60 мА. Если же оно более 1 кОм, ток покоя тогда будет значительно меньше (10—15 мА), и в выходном каскаде можно применить такой же транзистор, как и в первых двух.
Замена транзисторов: VT1, VT2 — любые маломощные кремниевые, например КТ315, KT3I2, КТ3102; VT3 — КТ603, КТ815, КТ807 с любыми буквенными индексами.
Второй усилитель (о чем рассказал итальянский журнал «Спериментаре») также выполнен на трех транзисторах, но по более сложной схеме (рис. 2), содержащей темброблок с раздельными регуляторами по низшим (R7) и высшим (R10) частотам. Кроме того усилитель рассчитан на работу с высокоомными головными стереотелефонами, имеющими сопротивление от 400 Ом до 2 кОм. Для подключения низкоомных «стереонаушников» в оконечном каскаде необходимо установить более мощный транзистор (см. предыдущую схему).
В качестве VT1, VT2 можно применить транзисторы КТ3102, КТ315, КТ312, в выходном каскаде КТ503, КТ603, КТ815 с любыми буквенными индексами.
Журнал «САМ» №5, 1993 год
