При долгой работе с паяльником его часто приходится отключать от сети, чтобы не перегревать. Потом надо ждать, пока он нагреется снова. Эта незначительная на первый взгляд потеря времени на самом деле не так уж мала и, кроме того, мешает в работе, сбивает с ритма. Поэтому имеет смысл, потратив один-два вечера, сделать несложную приставку для переключения паяльника с 220 В на 130 В.

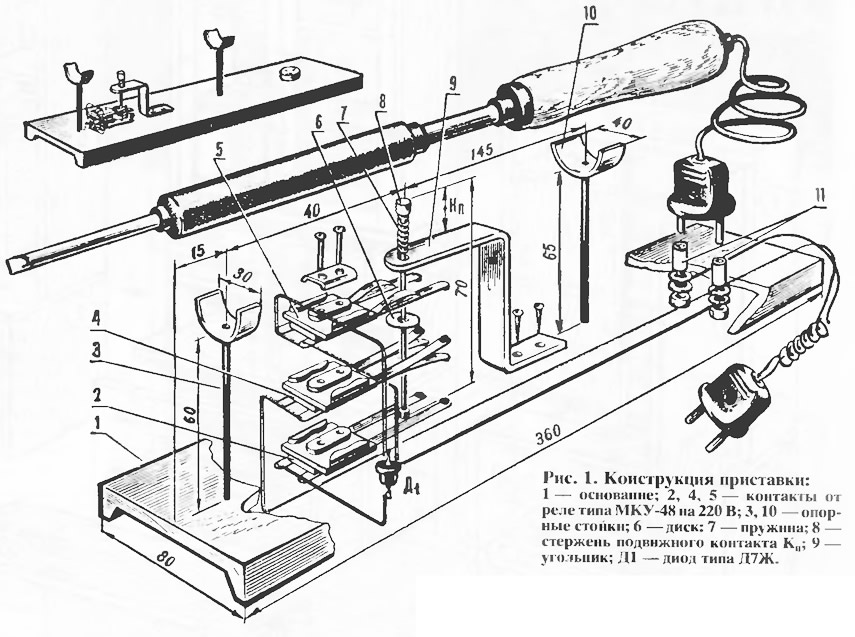

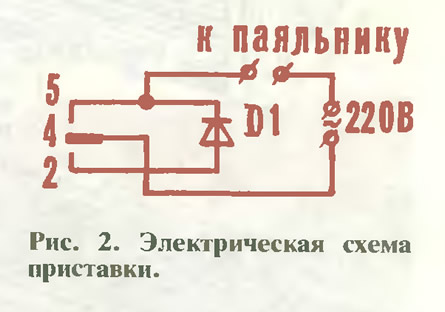

Приставку включают в сеть 220 В Когда паяльник лежит на опорных стойках 3 и 10 (см. рис.), стержень 8 подвижного контакта Кп опускается и диском 6 прижимает контакты 4 к контактам 2. Теперь питание паяльника осуществляется через диод и величина напряжения снижается до 130 В. Паяльник не перегревается и в то же время готов к работе.
Снимите паяльник — пружина 7 возвратит подвижной контакт в исходное состояние и диском 6 замкнет контакты 4 и 5. На спираль снова подается напряжение 220 В.
Детали монтируются на основании 1 размером 360х80х10 мм, сделанном из любого изоляционного материала. Изолятором должен быть и кожух, которым надо закрыть угольник 9 и контакты 2, 4, 5 после регулировки. В кожухе предварительно нужно прорезать отверстие для подвижного контакта.
Журнал «САМ» №4, 1994 год
