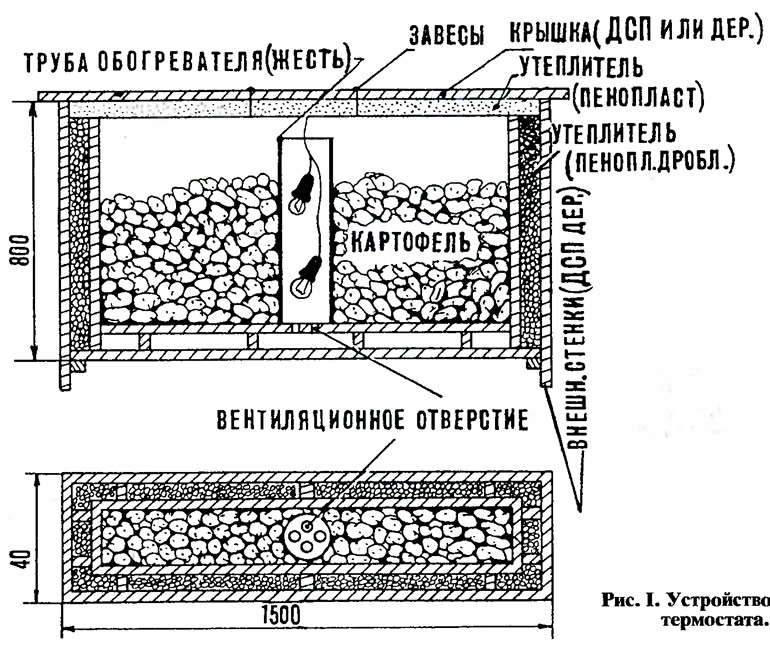

Электрическая схема позаимствована у киевлянина Е. Бабынина, смотрите статью «Овощехранилище на балконе». Термостат представляет собой ящик с двойными стенками, 40-миллиметровое пространство между ними по бокам заполняется дробленым пенопластом от различных упаковок. Хорошие ровные листы пенопласта удобно использовать для утепления крышки. Их подклеивают таким образом, чтобы пенопласт крышки входил внутрь внешних двойных боковых стенок и опирался на внутренние стенки. Внутренние стенки по высоте изготавливают ниже внешних с тем, чтобы обеспечить плотное прилегание крышки (рис. 1). Если все же хорошего уплотнения достичь не удалось — не беда. В таком случае следует подклеить по краям крышки поролон.
Внутреннее днище термостата свободно вставляется внутрь ящика. Снизу к днищу прибивается несколько опорных брусков толщиной 20—30 мм. Посередине и сверху кднищу крепится труба из тонкой жести, подобранная с таким расчетом, чтобы в нее можно было поместить электрические лампочки, используемые в качестве нагревательных элементов. Если жести под рукой не окажется, в дело могут пойти обрезки старых вентиляционных труб. В днище под трубой просверлить несколько вентиляционных отверстий диаметром 8...10 мм.
После установки днища с прикрепленной к нему трубой необходимо проследить, чтобы труба располагалась примерно на 20 мм ниже внутренних стенок ящика. Такая конструкция термостата позволяет нагретому в трубе воздуху свободно циркулировать по всему объему нашего минихранилища, обдувая практически каждый клубень.
Корпус термостата легко изготовить из подручных материалов, например, из обрезков ДСП или тонких досок. Боковые наружные стенки желательно сделать с выступами внизу в виде ножек, чтобы днище не соприкасалось с холодным бетонным полом вашего балкона. Размеры термостата при желании можно уменьшить или увеличить, приспосабливаясь к размерам балкона и объему закладываемого на хранение картофеля. Габариты приведенного на рис. 1 термостата — 1500х800x400мм.

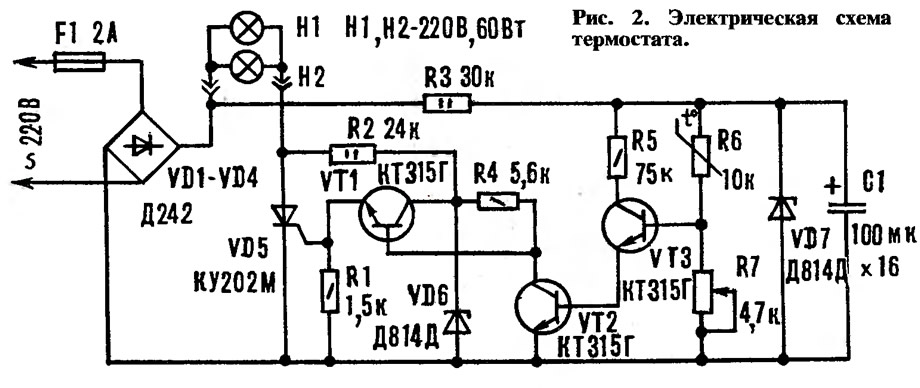

На рис. 2 приведена электрическая схема термореле термостата. В качестве нагревательного элемента в нем используются две лампы накаливания (220В, 60 Вт), помещенные, как уже было сказано выше, в трубу. Нагревательный элемент включается в цепь тиристора VD5. Питание схемы стабилизировано на элементах VD7, С1, R3). При охлаждении термодатчика, выполненного на терморезисторе R6, его сопротивление увеличивается, и, следовательно, потенциал в базе VT3 снижается до тех пор, пока транзисторы VT3 и VT2 не закроются. Как только это произойдет, откроется транзистор VT1 и связанный с ним тиристор VD5. Нагреватель будет работать до тех пор, пока температура в зоне расположения термодатчика не достигнет такого значения, при которой он прогреется и снизит свое сопротивление. Это приведет к открыванию транзисторов VT2, VT3 и закрыванию VT1, VD5. Процесс будет периодически повторяться для поддержания заданной (резистором R7) температуры.
Термореле можно собрать на любых аналогичных транзисторах с коэффициентом усиления более 50. Диоды Д242 и Тиристор КУ202М (Н) выбраны для увеличения надежности. Однако, при замене их на другие типы элементов следует помнить, что они применяются в расчете на прямой ток ЗА и обратное напряжение 400...600 В. При использовании указанной мощности нагревателя и типов диодов выпрямителя и тиристора, на радиаторы их можно не устанавливать.
Схема имеет непосредственную связь с сетью и поэтому для предосторожности необходимо хорошо изолировать соединительные цепи, а на корпус термодатчика надеть защитную диэлектрическую оболочку.
Для удобства контроля за работой термостата можно после предохранителя и параллельно с тиристором поставить неоновые лампочки (например, типа ТН-0,2), включенные последовательно с резисторами величиной 150...200 кОм. Это позволит судить об исправности предохранителя и работе тиристора.
Кроме того, последовательно в цепь нагрузки можно включить шунт и параллельно ему подключить миллиамперметр. Сопротивление шунта следует подобрать таким образом, чтобы при полностью открытом тиристоре стрелка отклонялась на всю шкалу. Затем по величине отклонения стрелки прибора, установленного в любом удобном месте, можно будет судить о работе термостата и необходимости замены перегоревшей лампочки.
Устройство не требует настройки, за исключением установки требуемой температуры. Температура внутри термостата должна составлять 0...4°С. Эта величина является оптимальной для хранения картофеля. Обычно при указанных размерах термостата колебания составляют 1...2°С. Температура устанавливается резистором R7. Термодатчик R6 располагается на поверхности картофеля.
Журнал «САМ» №6, 1994 год
