Конструкция контейнера для хранения картофеля на балконе

Проблема хранения овощей зимой в городской квартире для многих еще остается нерешенной. В этом номере мы публикуем описание еще одной конструкции — контейнера для хранения картофеля, изготовленного Ю. Прокофьевым из Самары.

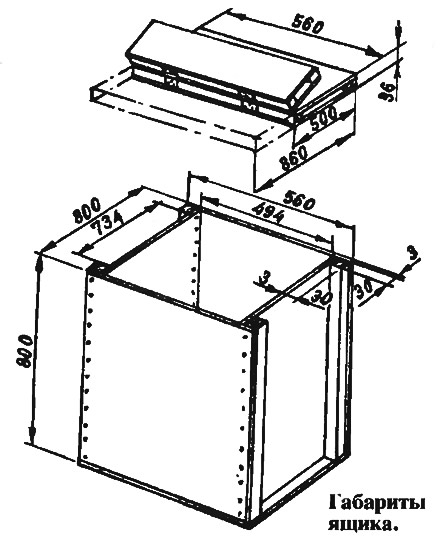

Ю. Прокофьев сделал контейнер в виде ящика размером 800x800x500 мм из трехмиллиметровой фанеры и деревянных стоек-брусков сечением 30x30 мм. Снаружи утеплил ящик листами поролона толщиной 30 мм, дно оставил без утеплителя.

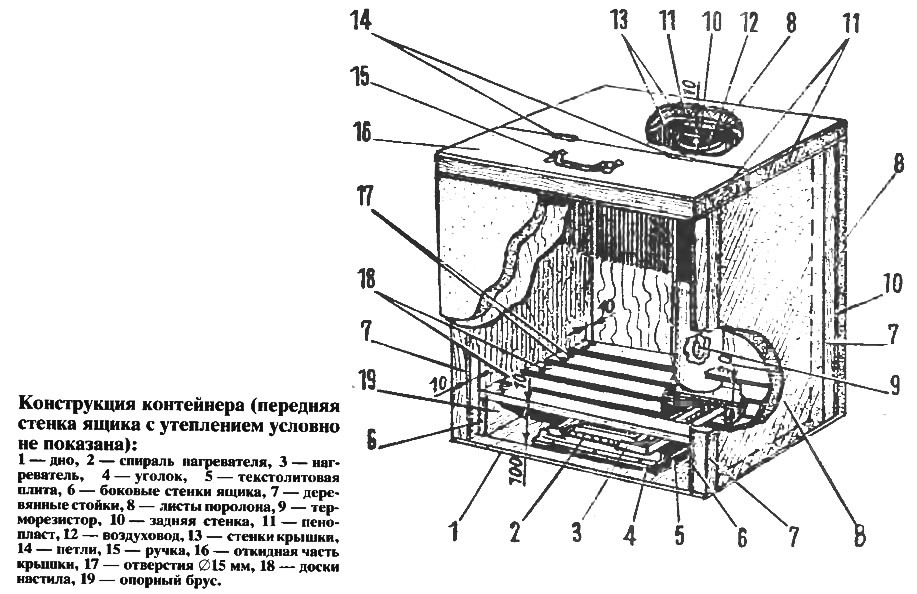

Внутри ящика на высоте 100 мм от пола он сделал настил из досок толщиной 10 мм, опирающийся на раму, скрепленную с боковинами. Отверстия ∅15 мм — в досках, как и 10-миллиметровые зазоры между ними, предназначены для циркуляции воздуха.

В качестве нагревателя использованы две последовательно включенные изолированные спирали от электроутюга. Они уложены на дно рамки, сваренной из швеллеров и опирающейся на уголки, привинченные к теплоизоляционной текстолитовой плите.

Для улучшения циркуляции воздуха к задней стенке контейнера прикреплен жестяной воздуховод, начинающийся в 30 мм от дна и заканчивающийся в 10 мм от крышки. В нем установлен датчик терморегулятора.

Крышка контейнера сбита тоже из фанеры и деревянных брусков. Только утеплена не поролоном, а пенопластом толщиной 30 мм. Откидывающаяся часть соединена с неподвижной частью крышки форточными петлями. Весь контейнер обтянут снаружи полиэтиленовой пленкой для защиты от дождя и снега.


Поначалу Ю. Прокофьев опасался, что картофель будет промерзать вблизи стенок ящика, а на досках настила, наоборот, прорастать от излишнего тепла. Однако ничего подобного не происходит, температура во всем объеме контейнера держится достаточно стабильно.

Терморегулятор собран на основе простой электронной схемы, не содержащей дефицитных деталей. Однако точность поддержания температуры у него настолько высокая, что контейнер можно использовать летом как инкубатор. Блок питания терморегулятора — с трансформатором 220x12 В (ТВК-70 или ТВК-110).

Для увеличения мощности нагревателя при большой загрузке контейнера или при очень низкой температуре на улице в схему введен выключатель S1. Контролировать работу терморегулятора можно по неоновым лампочкам: Н1 сигнализирует о том, что нагреватель включен, а Н2 — отключен и исправен. Свечение или «молчание» одновременно обеих лампочек говорит о какой-то неисправности.

Необходимая температура устанавливается переменным резистором R3.

При своей простоте конструкция надежна. Овощи, заложенные осенью, сохраняются до самой весны в отличном состоянии.
