В основу построения схемы (рис. 1) положено реле времени К2 (типа РВП72-3-221-00У4), имеющее две группы контактов, одна из которых К2.1 срабатывает мгновенно, а вторая — К2.2—с регулируемой задержкой в диапазоне 0,4...180 сек. Задержка устанавливается 6...8 сек для того, чтобы при входе в квартиру хозяин успел отключить сигнализацию (скрытно установленной кнопкой S3) до срабатывания звукового сигнала. Полное отключение сигнализации от сети выполняют тумблером S1 (типа Т1 или ТЗ). Сигнальным датчиком положения двери является кнопка S4 (типа КМ2-1 или аналогичная малогабаритная), установленная на каркасе двери. Кнопка S2 устанавливается перед дверью в квартиру (можно вблизи от кнопки звонка) и позволяет переключать сигнализацию в режиме ОХРАНА после выхода из квартиры. Реле К1 можно использовать любого типа с рабочим напряжением 220 В.
В режиме ОХРАНА схема не потребляет элекроэнергию, но при срабатывании сигнализации сирена или звонок будут включены до момента выключения сигнализации кнопкой S3 или тумблером S1 внутри квартиры.
Такую сигнализацию нельзя устанавливать на даче или в месте, где приходится бывать очень редко.

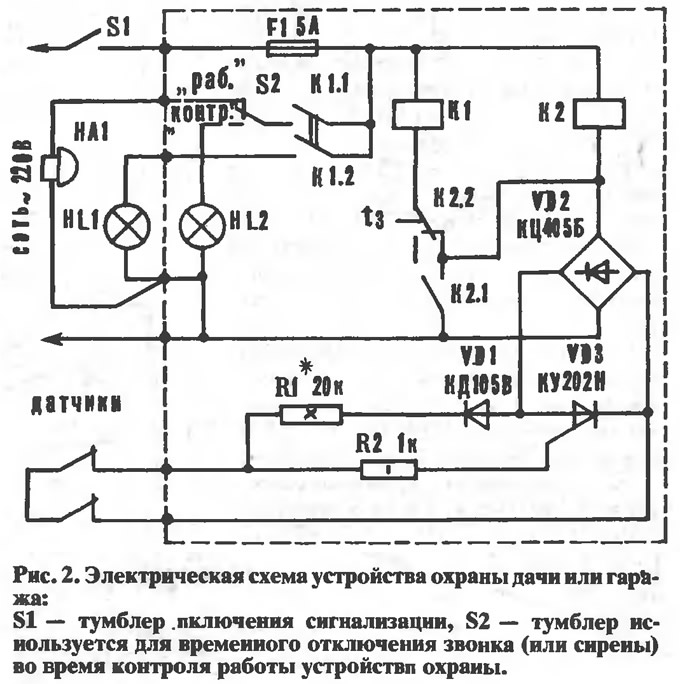

Вторая схема (рис. 2) имеет ограниченное время звучания сигнала (не более 180 сек), но при этом рассчитана на однократное срабатывание. В ждущий режим ОХРАНА схема перейдет после кратковременного обесточивания, после срабатывания или же при первоначальном включении.
Применение в схеме тиристора VD3 необходимо для пожарной и электрической безопасности — при этом в цепи охранных датчиков не будет опасного для жизни напряжения. Схема позволяет в цепь охраны последовательно подключать много датчиков. На стекла окон устанавливается датчик в виде приклеенной по периметру полоски из металлической фольги. Такие датчики используются и на промышленных объектах и показали высокую надежность срабатывания при разбивании стекла.
При разрыве цепи охраны срабатывает реле К2 (такое же, как и на схеме, приведенной на рис. 1) и своими контактами К2.1 самоблокируется и включает реле К1, которое отключится через 180 сек контактами К2.2. Реле К1 позволяет включать мощную нагрузку. В качестве источника звука можно использовать сирену СС-1 или сильный звонок любого типа. При замене тиристора на другой тип (КУ201Л) может потребоваться подбор R1. Резистор R1 типа ПЭВ-10 или аналогичное с мощностью рассеивания 7...10 Вт (можно составить из нескольких последовательно соединенных резисторов). Лампочка HL2 и тумблер S2 являются вспомогательными и их применение не обязательно.
Общим недостатком обеих приведенных схем является зависимость системы охраны от сети 220 В, но учитывая малую вероятность обесточивания схемы, они могут достаточно надежно охранять объекты.

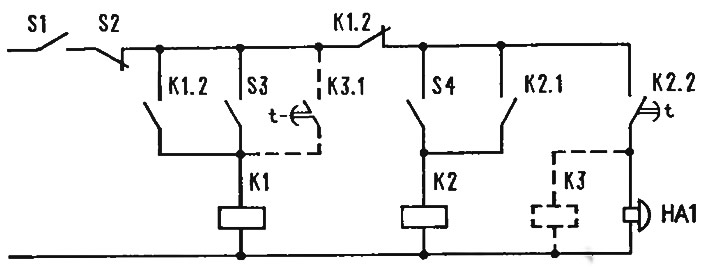

В редакцию пришло письмо от С. Завьялова из г. Пскова с предложением усовершенствовать ее, чтобы ограничить время звучание сигнала. С. Завьялов предлагает ввести в схему дополнительное реле времени К3, аналогичное К2 (РВП72-3-221-00У4). На рисунке вносимые изменения показаны пунктирными линиями. Время срабатывания контактов К3.1 после включения К3 устанавливаем 180 сек. Тем самым мы ограничим время звукового сигнала этим интервалом, так как при срабатывании реле К1 оно само-блокируется и контактами К1.2 обесточит НА1. Реле К1 останется включенным в сеть до появления хозяина и будет потреблять незначительный ток (например, типа РПУ-0 с обмоткой на 220 В).
Журнал «САМ» №2, 1994 год
