Если получить у муниципальных властей разрешение на аренду чердака, то две-три семьи могут освоить помещение под крышей даже довольно большого дома, оборудовав там по современной технологии комфортабельное жилье.
Укрепление и подготовка стропил
Каждый, кто собирается переоборудовать старый чердак под жилье, должен будет считаться с тем, что большинство элементов старой конструкции со временем претерпело деформацию: они уже и не прямые, и не плоские, имеют явные отклонения от вертикали и горизонтали. Поэтому сразу приготовьтесь к тому, что старую конструкцию нужно будет, как говорится, довести до ума.

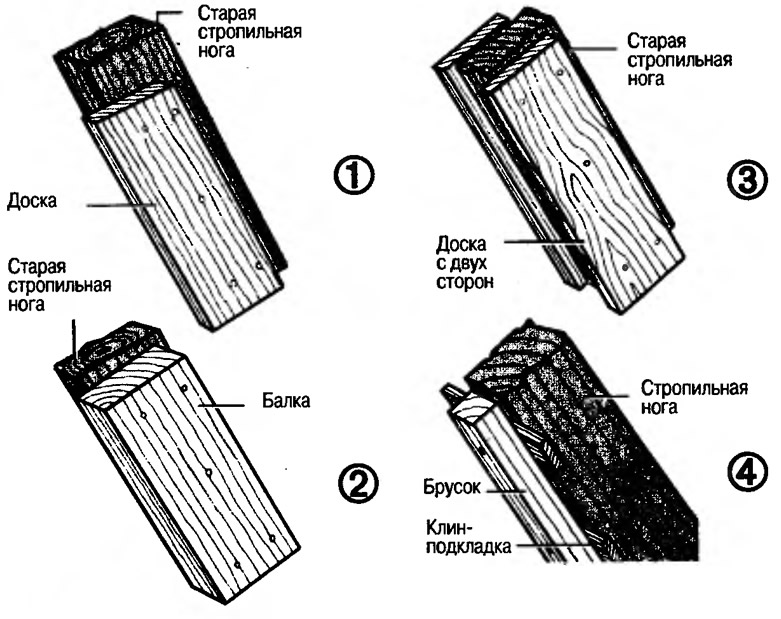

Стропила, которые например, многие годы подвергались постоянному воздействию теплого воздуха, хотя и сохраняют свои основные размеры, но значительно потеряли в прочности. Как правило, требуется их дополнительно укрепить досками или балками (рис. 1—3).

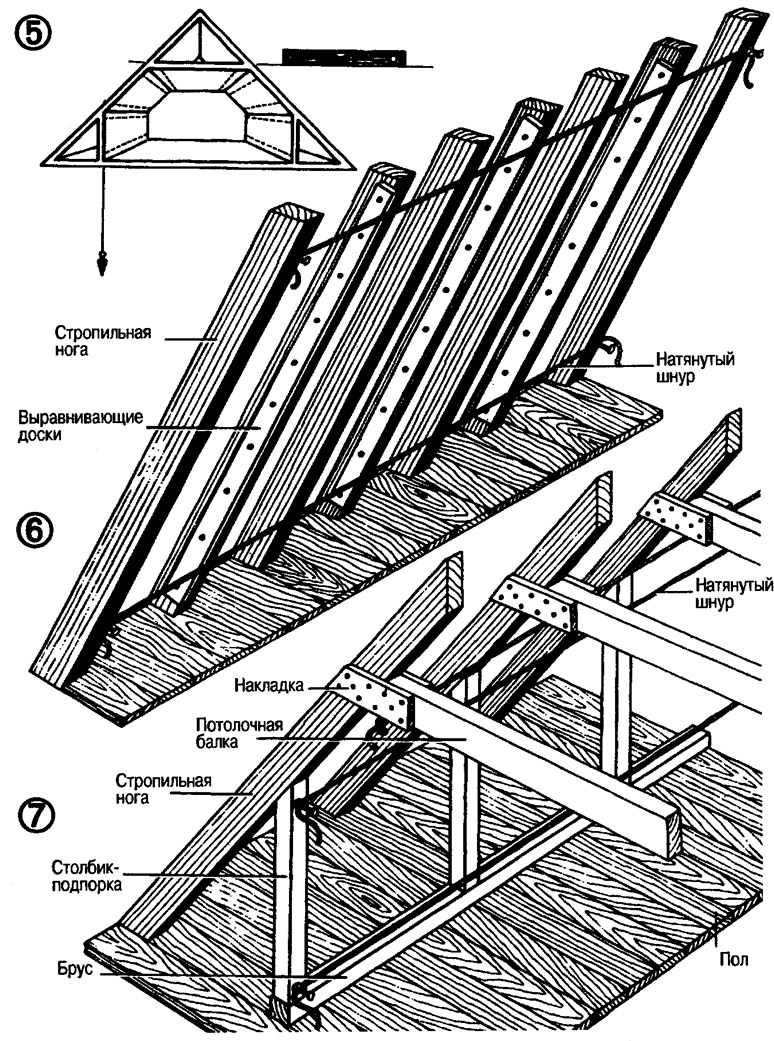

Необходимо также обратить внимание на то, что как бы старательно но были вытесаны стропила, их нижние кромки никогда не будут лежать в одной плоскости. Этот недостаток устраняется с помощью клиньев (рис. 4). Другой способ заключается в том, что к старым стропилам прибиваются специальные выравнивающие балки или доски (рис. 1-3). Для этого натягивается шнур между крайними стропилами (рис. 5, 6) и по нему выравниваются все средние элементы. Точно так же по шнуру выравниваются балки для потолка и столбики-подпорки для карманов-пазух (рис. 7).
Внимание! При реконструкции чердака положение всех элементов (вертикаль, горизонталь) необходимо проверить уровнем (старое название — ватерпас) или отвесом. Измерения «от пола» или «от стены» никогда не дадут точных результатов. Погрешности, уже заложенные в строительных конструкциях, будут только увеличиваться.
Если необходимо отметить на одной горизонтали точки, находящиеся друг от друга на большом расстоянии, лучше воспользоваться уровнем, состоящим из двух стеклянных трубочек, соединенных между собой гибким шлангом (полиэтиленовым, резиновым). Уровень воды, залитой в эту систему, всегда будет одинаковым на обоих концах.

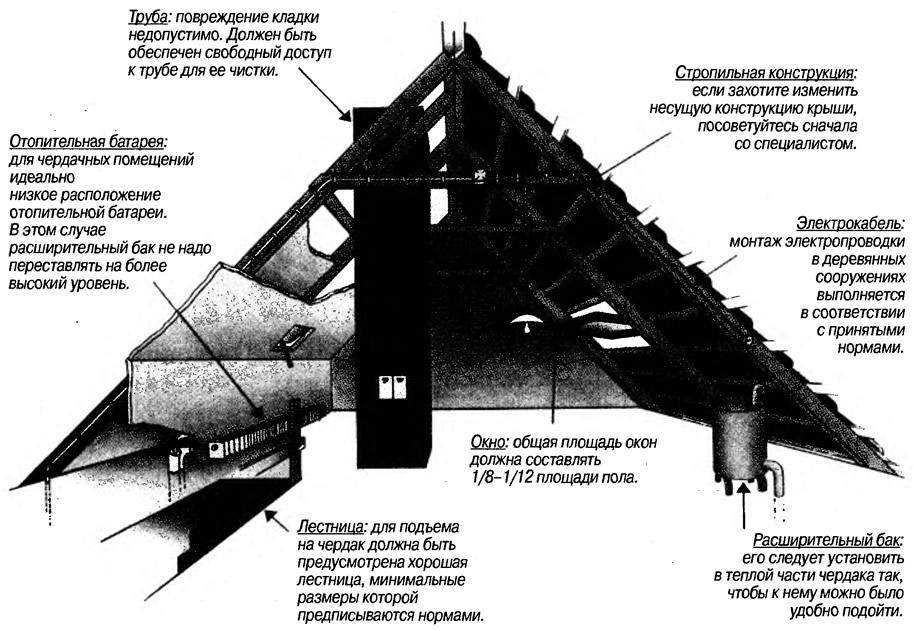

Мы предлагаем некоторые решения, но прежде чем начать обустройство чердака, следует заручиться согласием нормативных органов. Одно из главных требований — обеспечение противопожарной безопасности. Чтобы потом не было хлопот с властями, разузнайте все как следует заранее.

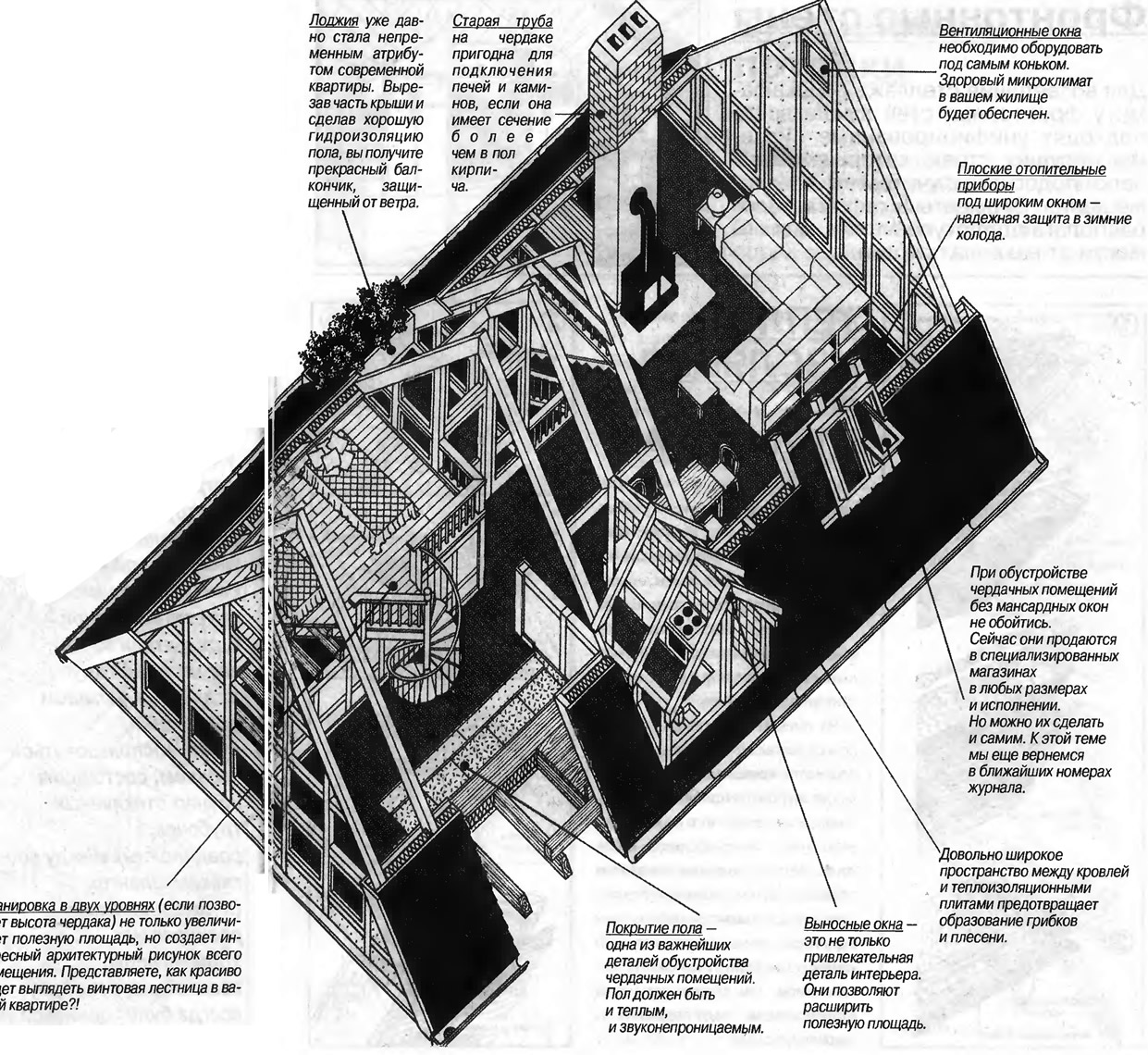

Начнем от печки. Если старая труба имеет сечение в кирпич и более, то к ней смело можно подключать печь или камин. Если труба сечением в пол кирпича — обязательно надо делать отдельную трубу.
Покрытие пола. Сегодня в продаже имеется множество современных материалов для пола. Мягкий виниловый линолеум на вспененной ПВХ основе, утепленная полиуретановая плитка, паркет различных цветов и опенков.
Какие окна должны быть в помещении? Все зависит от того для чего оно предназначено. В комнате, где вы работаете или где играют дети, света должно быть много. А вот в спальне и подсобных помещениях — может быть и поменьше.
В жилых помещениях, оборудованных под крышей, можно использовать три основных конструкции окон: окно в плоскости крыши, мансардное окно, окно-лоджия, врубленное в крышу, и окно, смонтированное во фронтонной стене.
Прежде чем принимать решение, посмотрите, нельзя ли спланировать жилье так, чтобы основные помещения, требующие естественного освещения, располагались у фронтонных стен. Такая планировка имеет то преимущество, что не потребуется нарушать плоскость крыши.
Считается, что в помещении, где люди находятся постоянно, площадь окон должна составлять не менее 1/8 площади пола; в других помещениях 1/12 площади пола.
Фронтонные стены
Для возведения стеллажа со шкафами у фронтонных стен лучше всего подходят унифицированные системы несущих стоек, которые можно легко подогнать с учетом высоты помещения. Элементы шкафов и полок располагаются ступенчато в зависимости от наклона потолка.
Теплоизоляция по стропилам
В большинстве случаев утепление крыши делается изнутри. Изоляционные материалы — мягкие рулонные или плоские плиты — крепятся к стропилам или между ними.
Мы приводим несколько вариантов решений. Выбор наиболее рационального зависит от состояния и конструкции стропил.

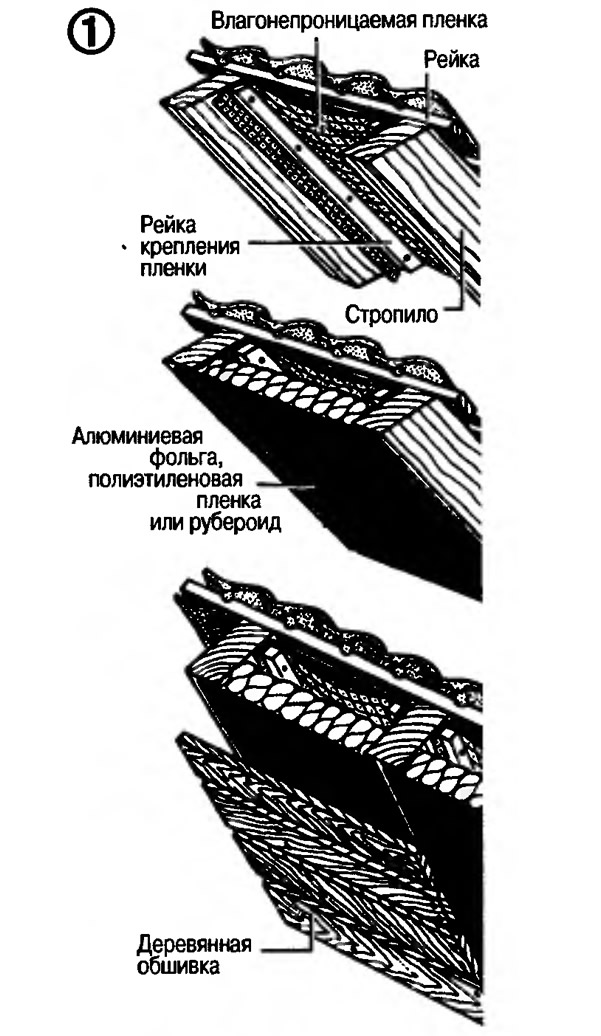

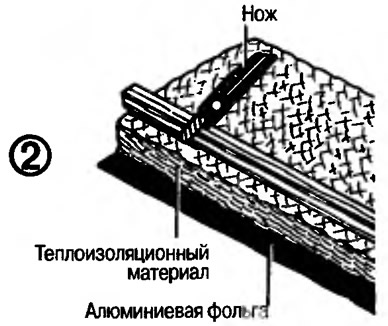

На рисунке 1 представлены три последовательных этапа утепления плоскости крыши изнутри: закрепление пароизоляционной пленки, утеплителя, оклеенного с одной стороны алюминиевой фольгой, и, наконец, обшивка досками или другим облицовочным материалом. Утеплитель хорошо крепится мебельными скрепками с помощью специального «пистолета». Если рулонный утеплитель шире, чем расстояние между стропилами, его надо подрезать по ширине (рис. 2).

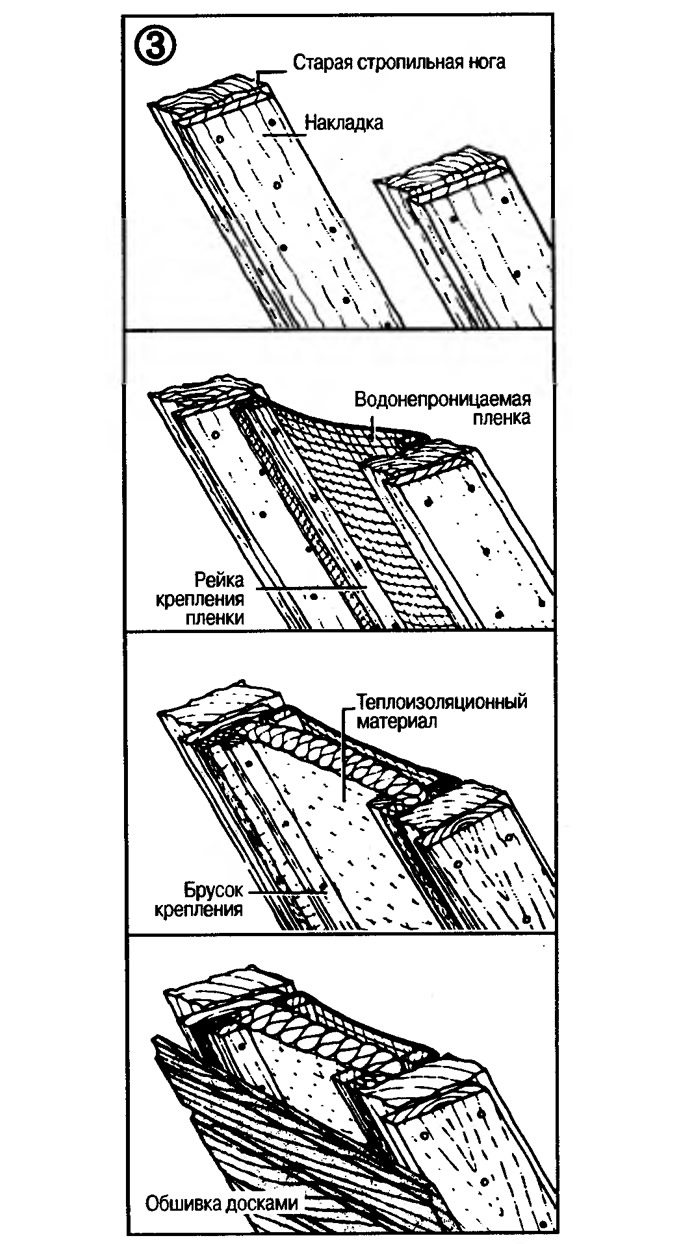

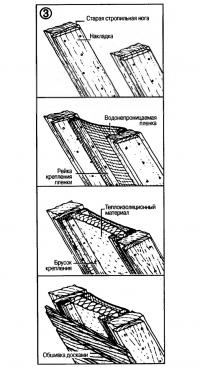

На рисунке 3 показано, как крепить влагонепроницаемую пленку и утеплитель в том случае, если стропила необходимо дополнительно усилить или выровнять досками. В этом случае лучше использовать рулонные материалы, а не плоские плиты, так как их легче подогнать плотно без щелей к неровностям конструкции.

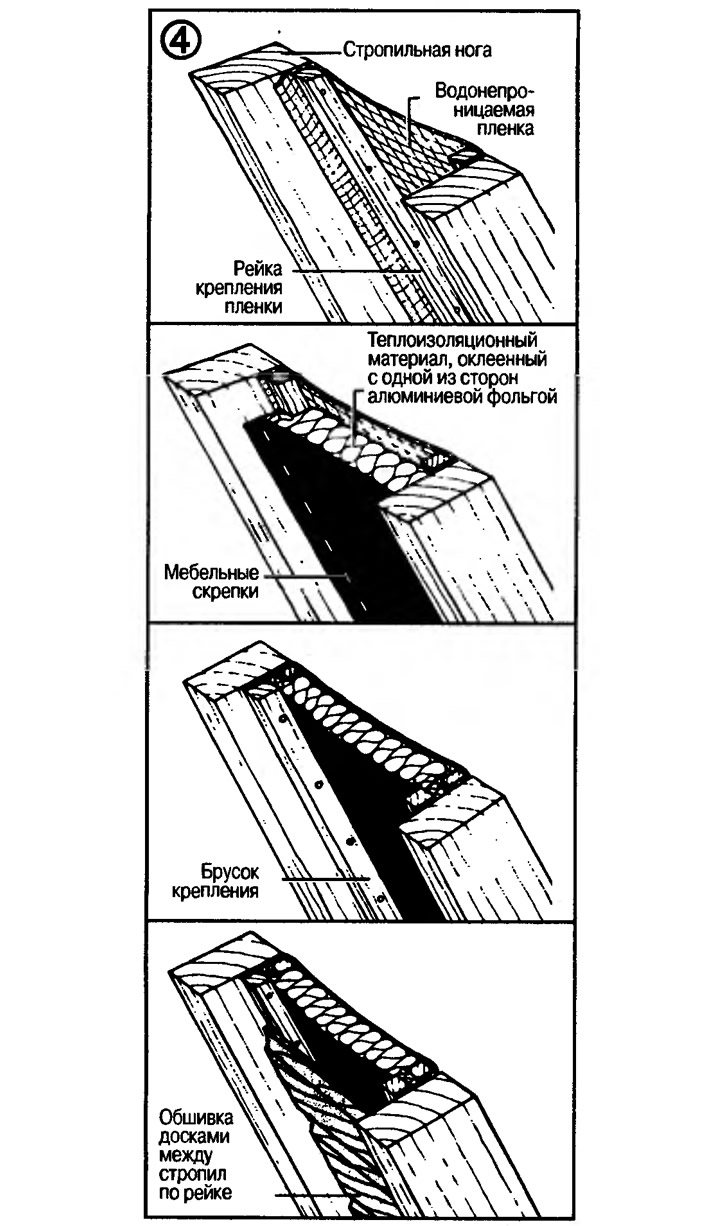

На рисунке 4 (внизу) показано, что при хорошем состоянии стропил чистовую облицовку "стен" помещения можно крепить и между стропилами. Доски обшивки в этом случае крепятся к брускам, которыми на стропилах закреплена теплоизоляция. При стропилах большого сечения таким образом можно получить дополнительную полезную площадь.

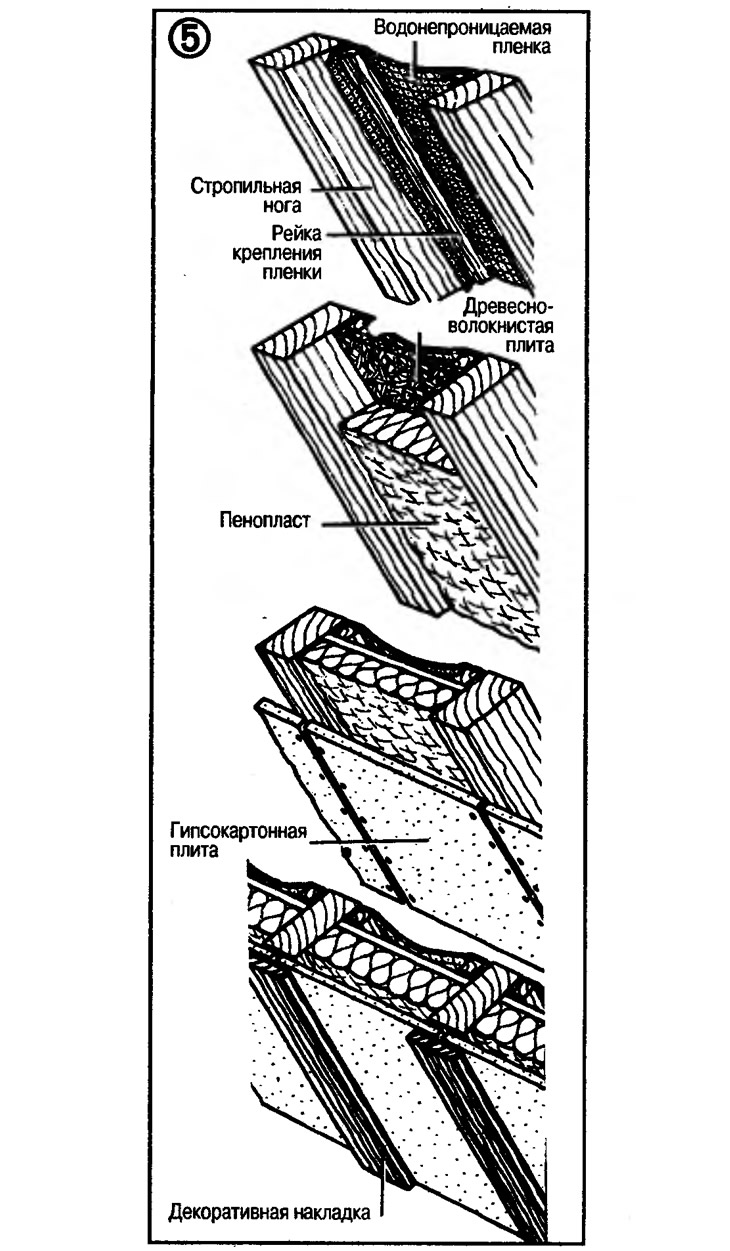

На рисунке 5 представлено другое решение. Теплоизоляция состоит здесь из двух слоев. Первый слой — древесноволокнистая плита, которая крепится к брускам, удерживающим влагонепроницаемую пленку. Подрезанная точно по размерам, она прибивается гвоздями с широкими шляпками. К ней приклеиваются пенопластовые плиты толщиной 10 см.
Пенопласт нужно резать так, чтобы листы плотно "втискивались" между стропилами. После этого к стропилам крепится обшивка из гипсокартонной плиты, а стыки закрываются деревянными рейками. Чтобы получить определенный декоративный эффект, их можно покрасить под "старое дерево" или обработать морилкой.

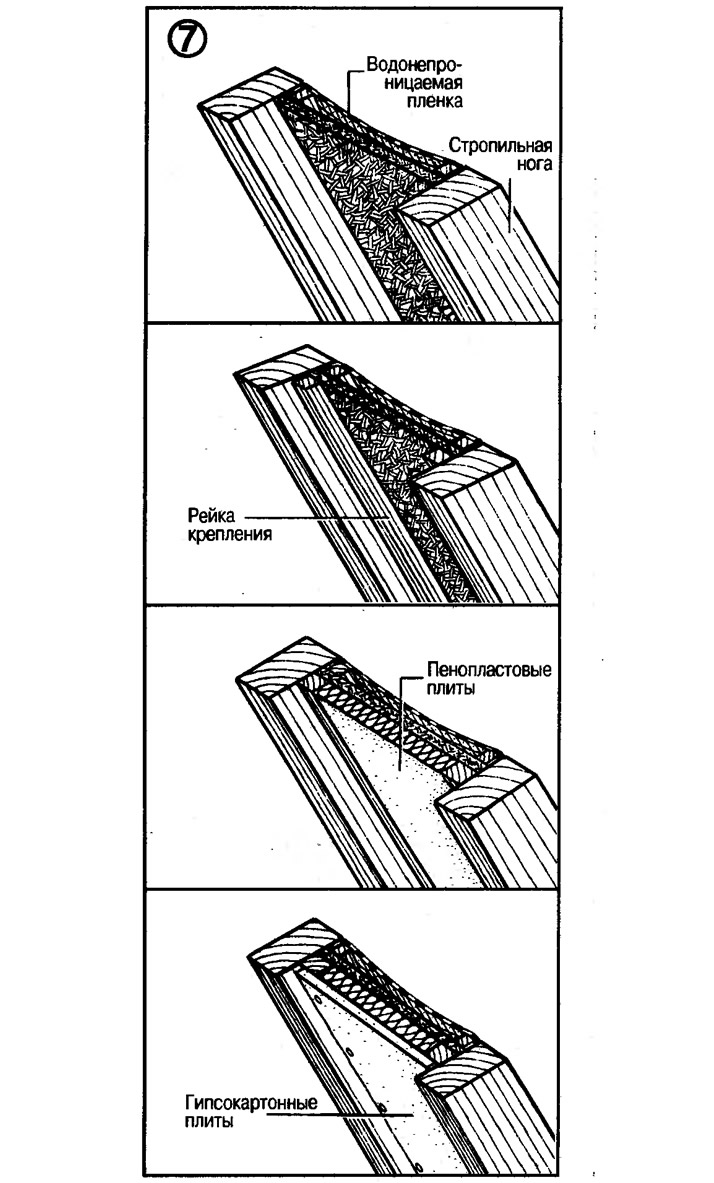

На рисунках 6 и 7 показаны различные варианты крепления утеплителя к стропилам.

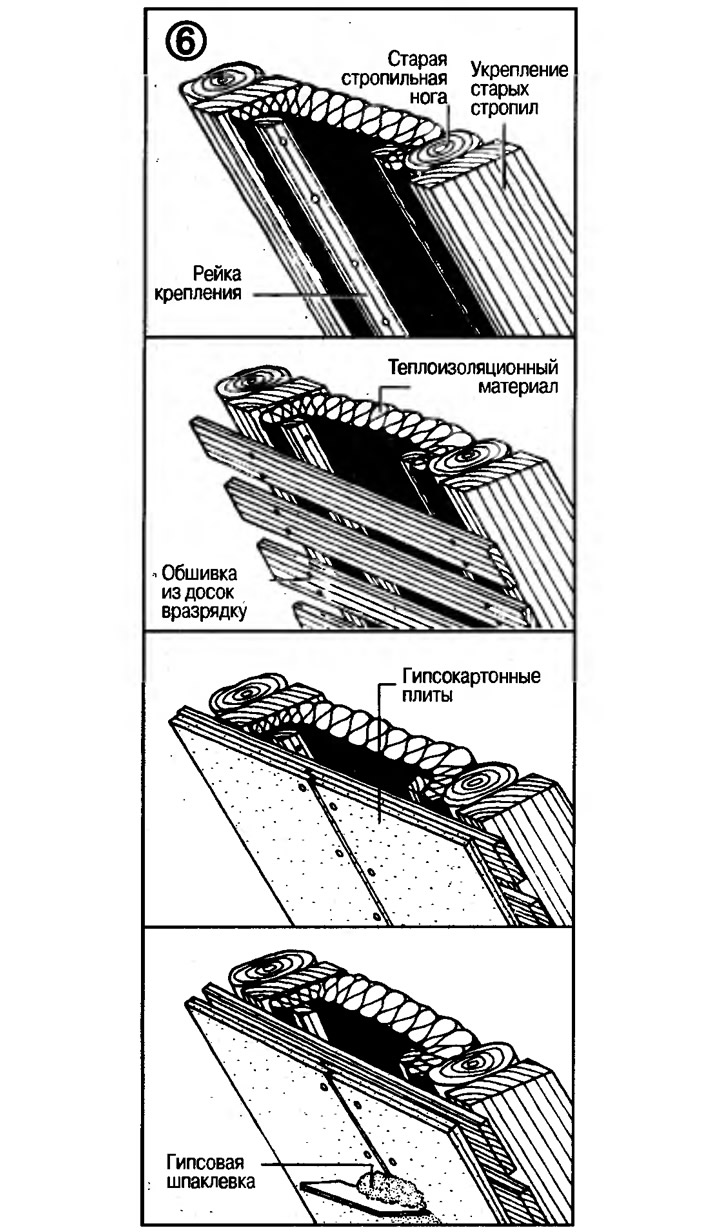

Гипсокартонные плиты можно накладывать на деревянную обшивку, выполненную вразрядку (рис. 6) или между стропилами. В последнем случае требуется хорошая подгонка: плиты сначала обрезают произвольно, прикладывают к стропилам и уже по разметке подрезают начисто.
Скошенные потолки

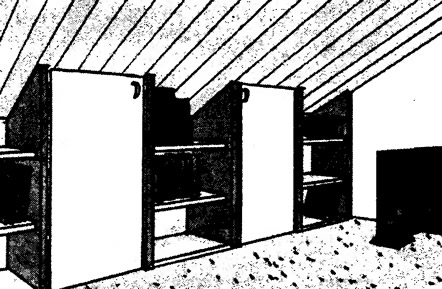

Система несущих стоек хорошо подходит и для устройства стеллажа со шкафами под скошенным потолком. Высота стеллажа определяется высотой серийно выпускаемых дверей.
Конструкция и теплоизоляция боковых пазух — «карманов»
Если вы не намерены «задействовать» всю площадь чердака от пересечения скатов крыши с перекрытием-полом, или же покатый склон крыши просто не позволяет этого сделать, то между крышей и боковой стенкой образуется помещение, которое профессионалы называют «карманом». Высота боковой стенки в этом случае составляет 80—100 см.

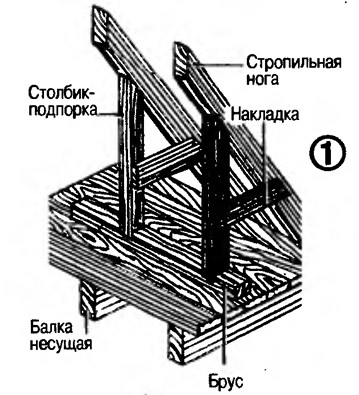

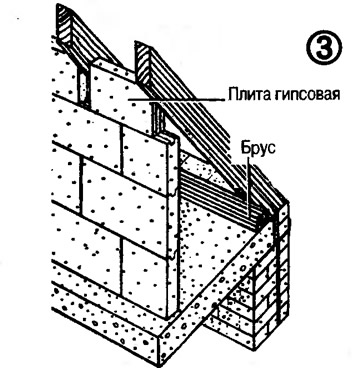

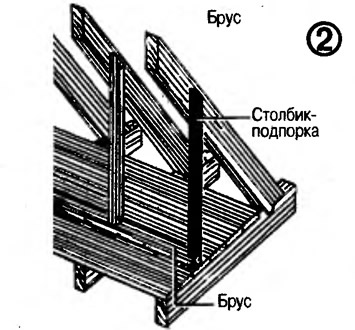

На рис. 1 и 3 представлены два варианта конструкции стенки «кармана»: из дерева и из гипсовых плит толщиной 6—8 см. Деревянная конструкция состоит из вертикальных столбиков-подпорок и балки-основания, в которую они врезаны. Конструкция дополнительно укрепляется накладками. Столбики можно разместить так, чтобы прибивать их к стропилам сбоку (рис. 2).
Стена из гипсовых блоков не обладает достаточными теплоизоляционными свойствами и требует дополнительного утепления. Пол в этих пазухах также должен быть дополнительно утеплен.

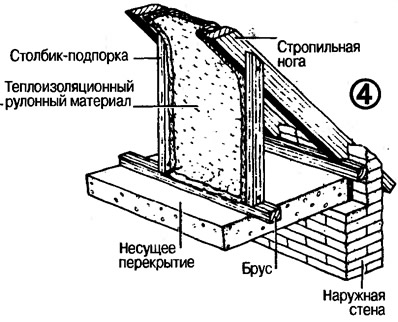

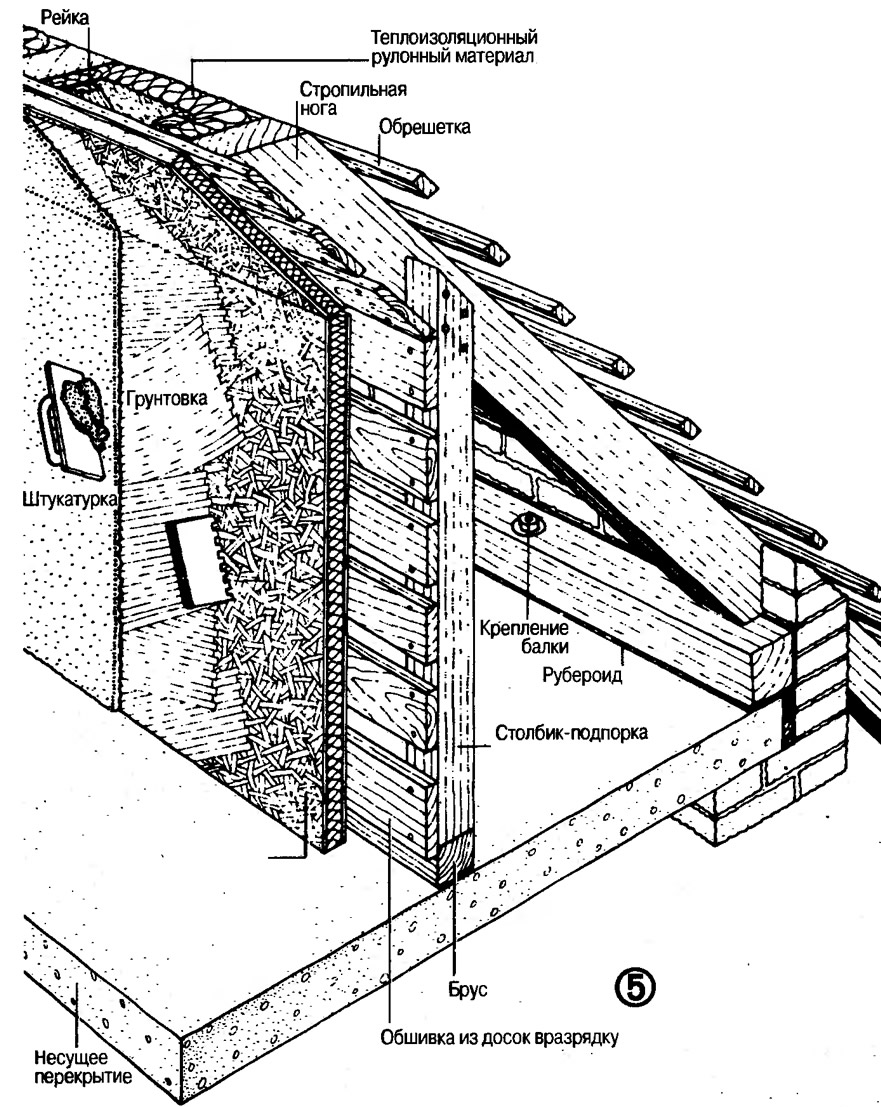

На рисунках 4, 5 показана деревянная стенка с многослойной теплоизоляцией. Между столбиками сначала вдавливается рулонный теплоизоляционный материал (рис. 4). Затем на обшивку из досок укладывается «бутерброд»: плита ДСП — пенопласт — плита ДСП. После грунтовки на внутреннюю стенку тонким слоем наносится штукатурка (рис. 5). С этой операцией легко справится каждый.
Журнал «САМ» №1, 1998 год
