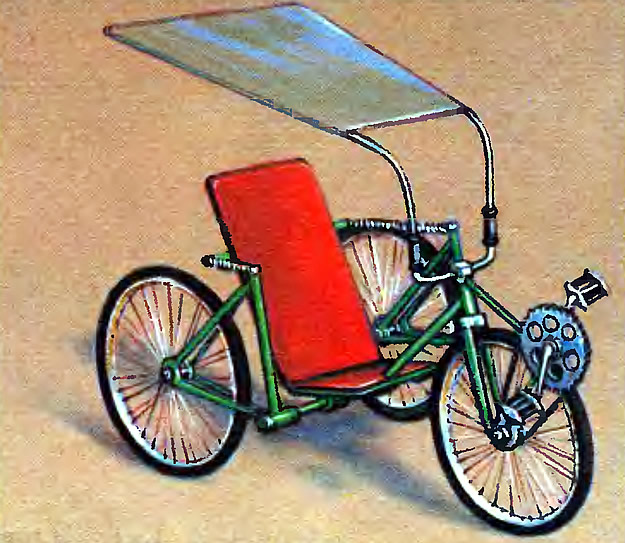

Малогабаритный разборный веломобиль трицикл «Тетра»

Большинству конструкций веломобилей присуще жесткое соединение рамы и осей колес. Это предъявляет повышенные требования к качеству ряда деталей, которые невозможно изготовить в домашних условиях. Относительно высокая посадка ездока на большинстве веломобилей ухудшает устойчивость машины на поворотах Из-за больших габаритов затруднительны их хранение и транспортировка.

М. Ильин и А. Шелякин попытались в какой-то мере преодолеть эти трудности при конструировании малогабаритного разборного веломобиля «Тетра».

Технические характеристики веломобиля

Длина машины, мм	1500
Ширина, мм	800
Высота, мм	900
Высота с крышей, мм	1100
Масса, кг	20
Скорость, км/ч	до 30
Габариты в упаковке, мм	800X700X350

Простота его устройства достигнута благодаря рациональной схеме и максимальному использованию деталей от серийно выпускаемых велосипедов «Школьник» (колеса, рамы и т. д.). Они являются наиболее легкими и недорогими.

Конструктивные особенности веломобиля заключаются прежде всего в том, что у него разборная рама; привод осуществляется на поворотное колесо; подвеска задних колес — независимая, предусмотрен наклон задних колес относительно вертикали для обеспечения оптимальных условий их работы при поворотах; крыша — козырек с регулируемым углом установки.

Разборная сварная рама изготовлена из водопроводных труб. Она состоит из балки рулевой колонки, оси задних вилок, трубок и поперечины сиденья. При разборке рамы освобождается поперечина сиденья, к которой крепятся пружины-амортизаторы, ослабляются барашки, вытаскивается ось и снимается сиденье.


Узлы крепления задних колес выполнены из задней части рамы велосипеда. Чтобы противостоять боковым нагрузкам на виражах, задним колесам придан наклон; он достигается деформацией подседельной трубы относительно бывшей каретки на угол 5—10°. В каждую каретку запрессована втулка, в нее вворачивается палец, фиксируемый на оси задних вилок с помощью винта-барашка.

Узлы задних колес «подрессорены». В качестве амортизаторов использованы подседельные пружины мотоцикла. Каждая из пружин одним концом закреплена в верхней части узла задних колес, а другим, резьбовым с барашком, — на поперечине сиденья.

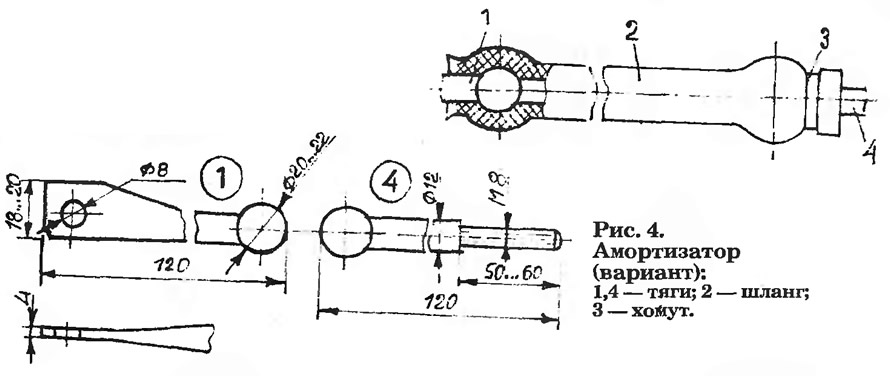

Более эффективные амортизаторы можно изготовить из отрезков вакуумных шлангов ∅50...40 мм и длиной 200...250 мм, в которые вставляются тяги со сферическими наконечниками. Концы шлангов обжимаются хомутами или проволокой.

Для крепления привода также используется задняя вилка с кареткой, устанавливаемая на поворотной вилке переднего колеса.

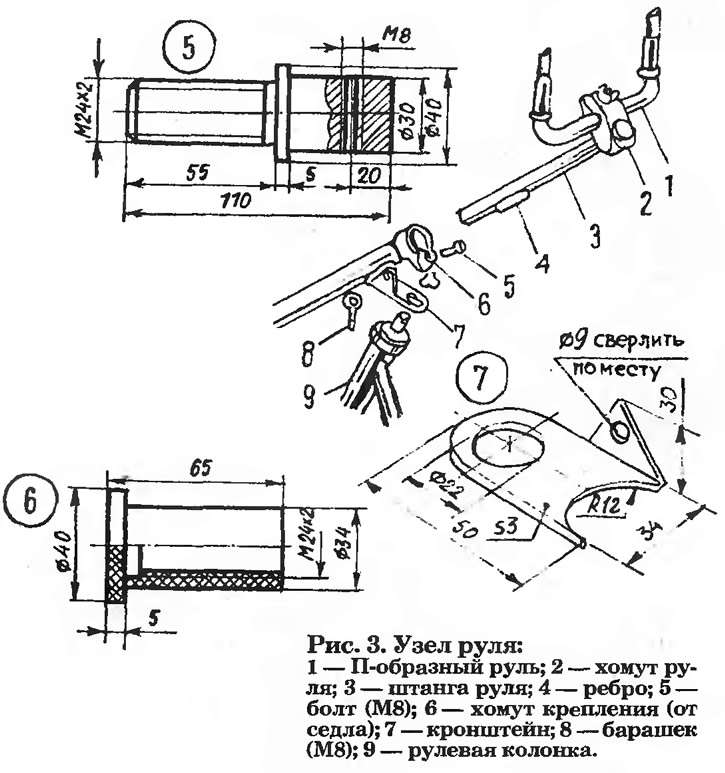

Узел руля. Сам руль имеет наклонную дополнительную колонку, служащую одновременно кронштейном педального узла. На ней для установки руля используется хомут крепления седла. Штанга руля имеет специальное ребро, которое входит в паз колонки, осуществляя жесткое соединение с поворотным узлом.

Руль П-образной формы установлен рукоятками вверх: в эти ручки вставляется каркас крыши козырька. На хомуте руля гайка заменяется барашком, служащим для фиксации руля в наиболее удобном положении.


Шатуны педалей взяты от взрослого велосипеда. Для уменьшения энергетических затрат и более удобного нажатия на педали полезно увеличить длину шатунов до 200—220 мм в зависимости от вашего роста.

Желающим сделать двухместную модель можно рекомендовать удлинить ось вилок задних колес с тем, чтобы установить на нее вторую раму. Узлы первого и дополнительного рулей соединяются при этом поперечной тягой.

Для транспортировки, переноски и хранения веломобиля в разобранном виде удобно использовать большой («альпинистский») рюкзак или чехол от байдарки.
