    Ручной фрезерный станок на базе привода «Универсал»

    Дата: Декабрь 1998 года
                0



    У многих любителей мастерить есть многофункциональный электропривод под названием «Универсал». На базе такого привода я сделал ручной фрезерный станок

    Электропривод крепится на площадке вертикально с помощью входящего в комплект хомута, а глубина фрезерования регулируется глубиномером.

    Внешний вид фрезерного станка
    Внешний вид фрезерного станка ►
    Вертикальная подача фрезы обеспечивается направляющими стойками. Фреза в верхнем положении удерживается пружиной, установленной на одной из стоек.

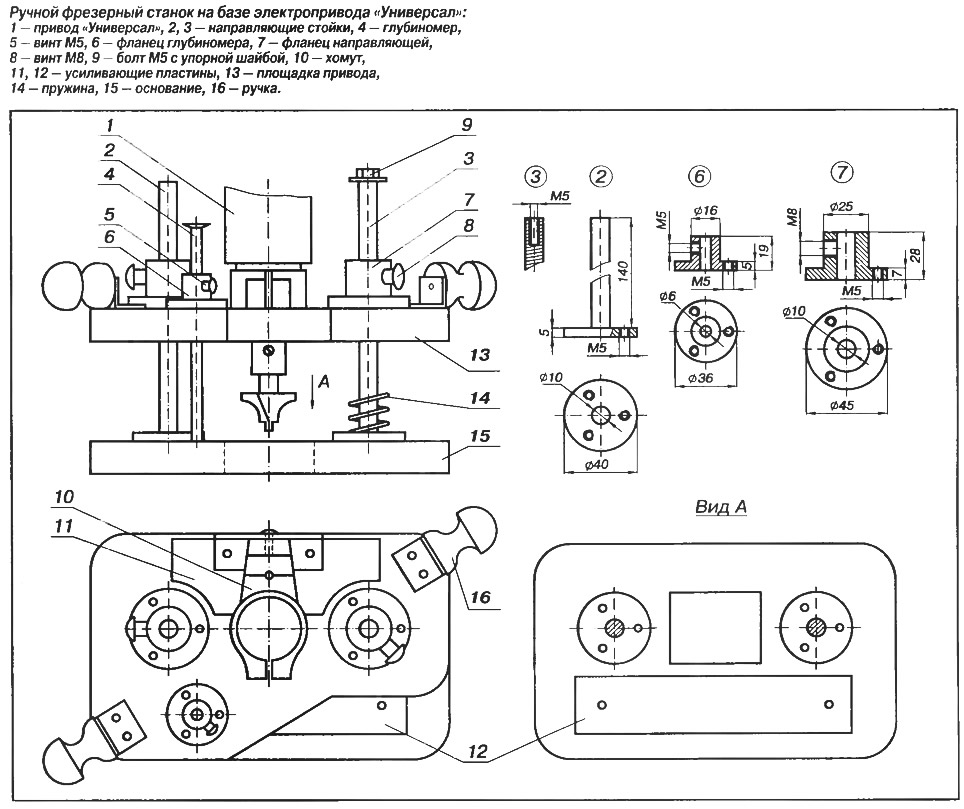

    Детали фрезерного станка
    Детали фрезерного станка ►
    Глубиномер сделан из большого гвоздя ∅6 мм (спилить острие). Для точной установки глубины фрезеруемой канавки площадку привода и основание усилил стальными пластинами.

    В зависимости от характера фрезерования привод можно сделать «плавающим» по высоте, а можно закрепить винтами на стойках.
    Журнал «САМ» №12, 1998 год
