    Оригинальный деревянный складной стул

    Дата: Ноябрь 1996 года
                0

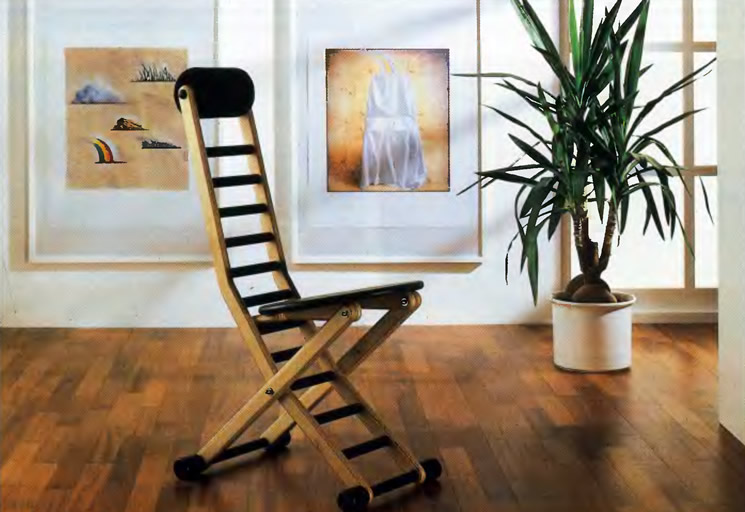

    Фото складного стула
    Фото складного стула ►
    У этой конструкции есть несколько несомненных преимуществ перед мебелью, изготовленной в заводских условиях. Даже если нечто подобное вы и увидите в продаже, то где гарантия, что размер стула, цвет и отделка окажутся вам по вкусу?

    Предлагаемая конструкция многофункциональна. В рабочем положении спинка почти вертикальна. Переставив зацепы, ее можно откинуть назад, а сиденье опустить ниже, превратив стул почти в шезлонг.

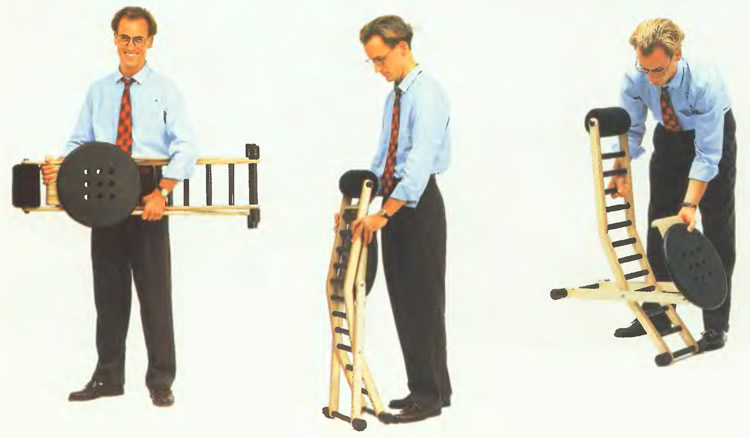

    Стул в сложенном виде
    Стул в сложенном виде ►
    Изготовление складного стула не так сложно, как это может показаться на первый взгляд. Важен выбор материала для его составных частей. Мы выбрали многослойный клееный бук, из щита которого легко выпилить детали нужной формы без потери прочности по любому из направлений.

    На заготовку толщиной 25 мм нанесем контуры всех деталей, располагая их по возможности самым рациональным способом, чтобы сэкономить материал. На прямолинейных участках лучше всего использовать ручную дисковую пилу Направляющая шина позволяет делать распил очень точно. В другом варианте можно струбцинами закрепить опорный брусок на полотне и вести пилу, прижимая ее к ограничителю.

    Размеры и конструкция стула
    Размеры и конструкция стула ►
    Для выпиливания закругленных деталей и элементов, расположенных под углом, используем электролобзик. Выпилив все детали, тщательно зачищаем и шлифуем их кромки. Здесь нам поможет ленточно-шлифовальная машина.

    Чтобы закруглить кромку деталей перекладин и сиденья, воспользуемся фрезеровальной машинкой. Обработка кромок облегчается, если применить фрезу с шарикоподшипником на цапфе. Основное правило при работе с фрезой: при отделке крупных элементов инструмент движется относительно детали, а мелкие детали подаются к фрезе. В нашем случае фрезер монтируется стационарно и детали перемещаются слева направо вдоль фрезы. Не закругляем только крепежные шипы и стопоры, которые позже привинтим под сиденьем.


    На следующем этапе делаем отверстия в торцах перекладин. Чтобы не испортить случайно торец, предварительно сверлом форстнера делаем отверстие ∅3 мм. В намеченных точках сверлим глухие отверстия ∅15 мм и глубиной 20 мм. В них затем посадим на клей шипы, на которых держатся перекладины.

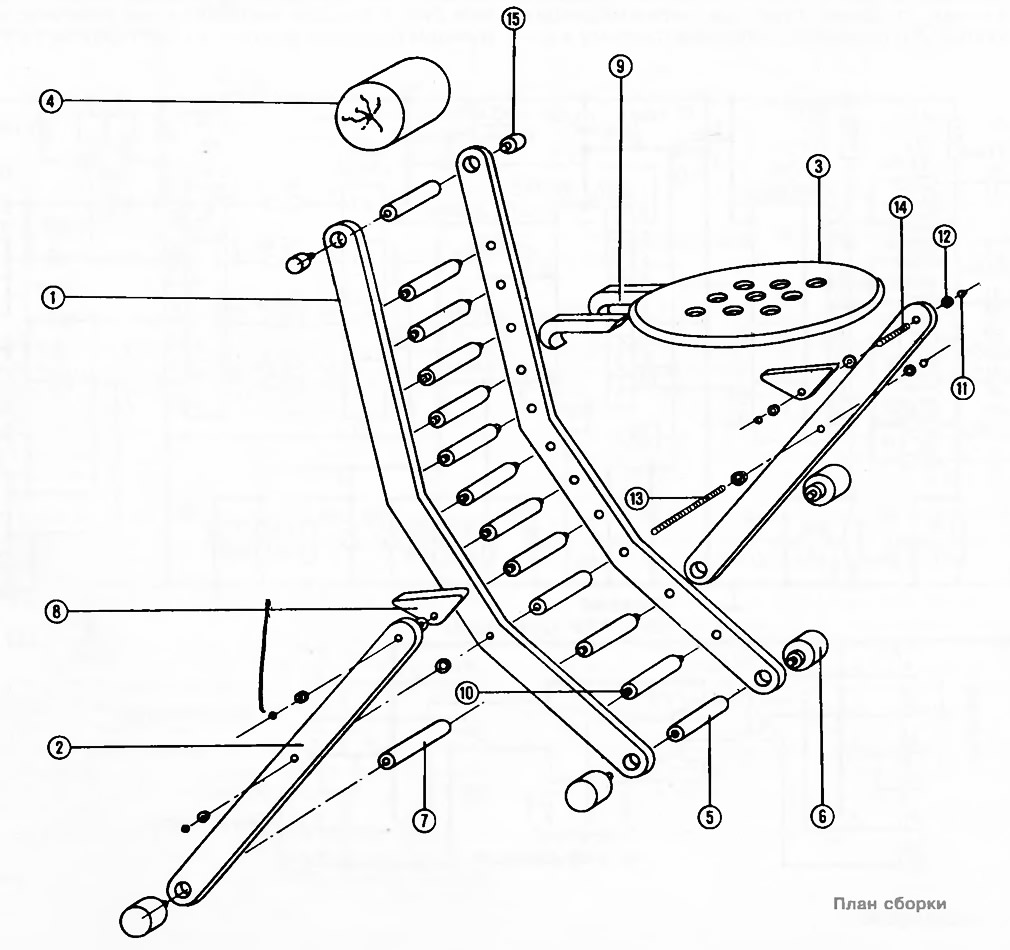

    План сборки стула
    План сборки стула ►
    На фото показано, как сделать приспособление для рассверливания отверстий в торцах перекладин. Стойку для дрели устанавливаем так, чтобы удобно было работать над столом. На двух нижних перекладинах с помощью шипов крепим ролики. На верхней перекладине делаем подголовник, обтянутый тканью. Четвертую снизу перекладину просверливаем на всю длину. В нее вставляем стержень, служащий вращающейся опорой складного стула. Два других, более коротких стальных стержня служат осями для откидного сиденья.

    Перед сборкой стула перекладины, сиденье и ролики протравливаем морилкой и покрываем лаком. На клею фиксируем перекладины и затягиваем гайки в соответствии с чертежом.

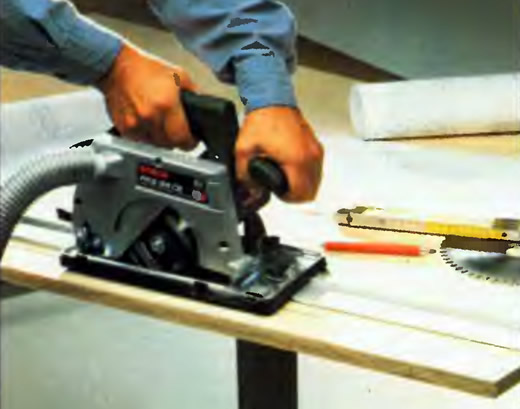

    Выпиливание прямолинейных деталей
    Выпиливание прямолинейных деталей ►
    1. Для выпиливания прямолинейных деталей используем ручную дисковую пилу с направляющей шиной.

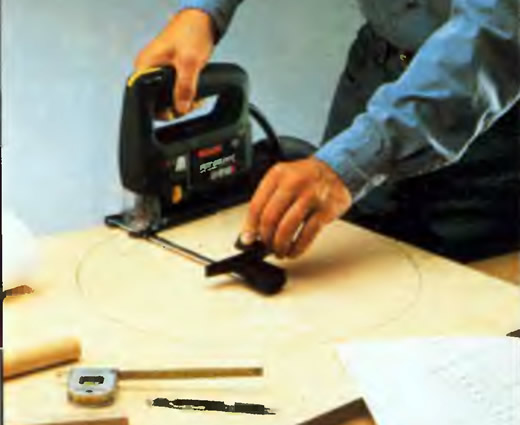

    Сиденье выпиливаем электролобзиком
    Сиденье выпиливаем электролобзиком ►
    2. Сиденье выпиливаем электролобзиком.

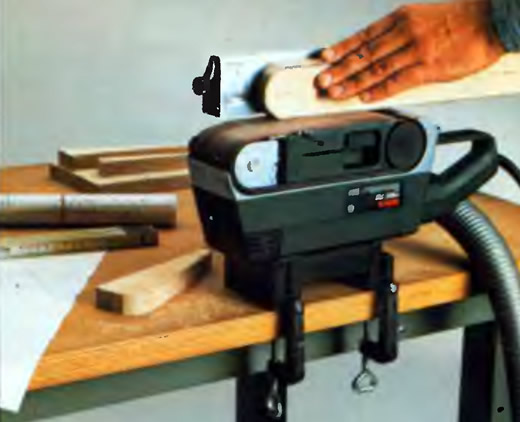

    Обработка кромок перекладин
    Обработка кромок перекладин ►
    3. Кромки выпиленных перекладин тщательно обрабатываем на стационарно закрепленной ленточно-шлифовальной машинке.

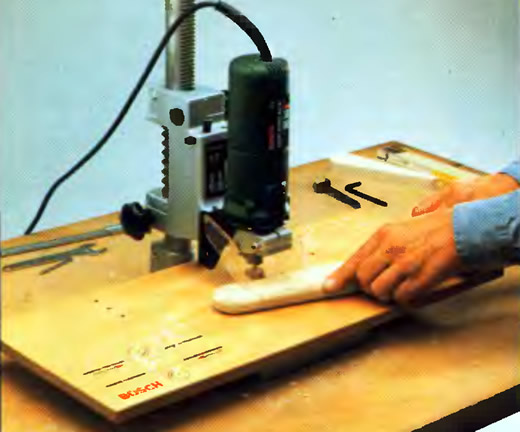

    Скругление кромок заготовок
    Скругление кромок заготовок ►
    4. На фрезере скругляем кромки заготовок.

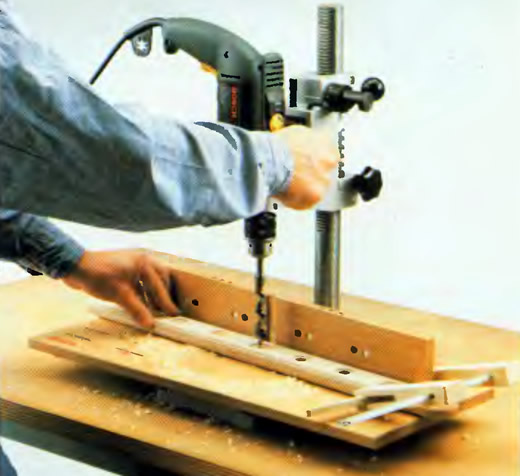

    Перекладины соединяем с планками
    Перекладины соединяем с планками ►
    5. Перекладины соединяем с планками шипами, входящими в глухие отверстия ∅25 или ∅15 мм.

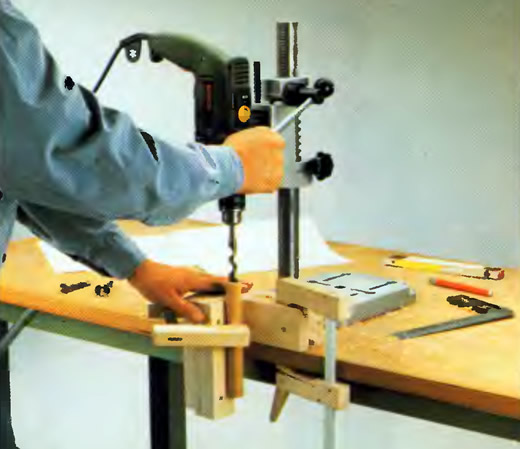

    Отверстия в торцах перекладин
    Отверстия в торцах перекладин ►
    6. Для сверления отверстий в торцах перекладин используем самодельное зажимное устройство.

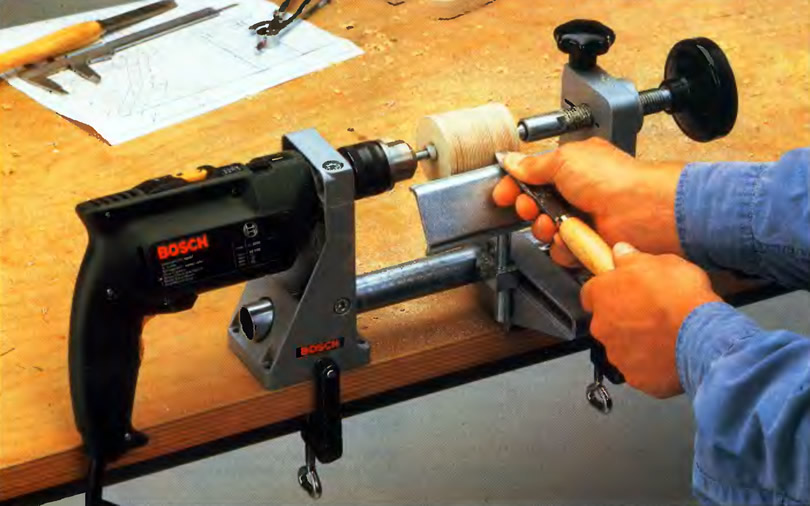

    Обработка ролика
    Обработка ролика ►
    7. Ролик представляет собой многослойную клееную шайбу, которую после выпиливания тщательно обрабатываем на «токарном станке».





    Журнал «САМ» №6, 1996 год
