Складной стол, стул и табурет

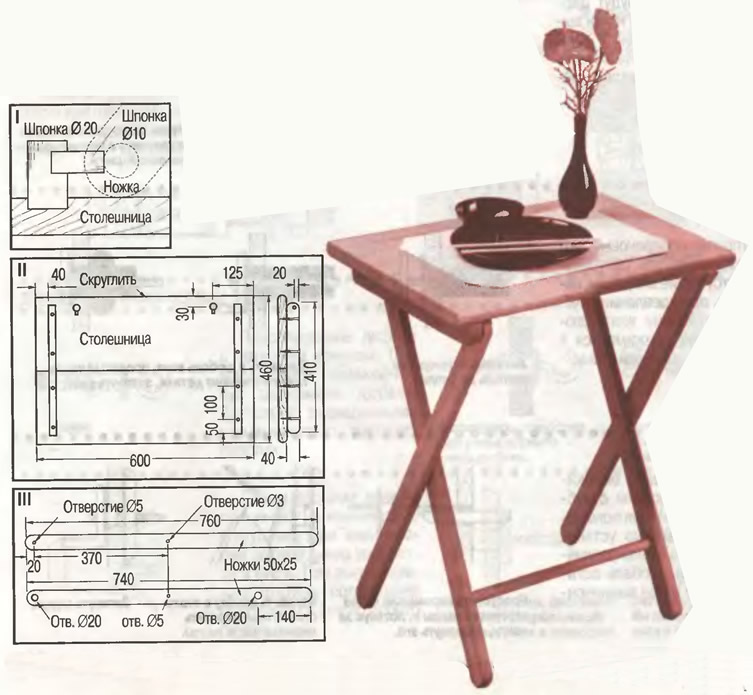

Складной стол

Необходимые материалы:

• 1,2м еловой доски 25x230 мм;
• еловый брусок 25x50 мм — два отрезка длиной 760 мм, два отрезка — 740 мм и два длиной 410 мм;
• «кругляк» 0 20 мм из древесины твердых пород длиной 1200 мм;
• обрезки стержней из древесины твердых пород диаметром 10 мм.

А также 20 шурупов длиной 64 мм и 8 шурупов — 30 мм с головкой впотай; 8 небольших шайб; гвозди длиной 30 мм; клей; матовый отделочный лак.

Рекомендации для работы. Столешница состоит из двух досок, склеенных встык. Наружные края нужно закруглить. Закруглите концы реек, просверлите в них и раззенкуйте отверстия под шурупы. Затем отцентровав, приверните рейки к столешнице.

Каждая ножка длиной 760 мм вращается вокруг шурупа с двумя шайбами, а также вокруг такого же шурупа, соединяющего конец ножки с рейкой под столешницей. Каждая ножка в сложенном положении должна быть заподлицо с рейкой. Между ножкой и столешницей должен оставаться небольшой зазор, позволяющий первой поворачиваться.

Внутренние ножки связываются в жесткий каркас поперечным стержнем. Длина этих ножек — 740 мм.

Перед тем, как отпилить стержень, соберите вместе внутренние ножки, наружные длиной 760 мм и столешницу. Замерьте расстояние между внутренними ножками — оно должно составлять примерно 430 мм. После «примерки» отпилите стержень. Разберите конструкцию и вклейте стержень в отверстия, просверленные' во внутренних ножках. Отделочные гвозди помогут закрепить стержень. Вновь соберите конструкцию и убедитесь, что ножки поворачиваются свободно.

Сделайте для ножек ограничители, вырезав их из двух отрезков шпонки ∅20 мм и двух опорных — ∅10 мм так, как показано на рис. 1. Прежде чем вклеивать ограничители на место, удостоверьтесь, что столешница горизонтальна. Если это не так, подпилите опорные шпонки.


Вновь разберите конструкцию и отшлифуйте все поверхности. При желании нанесите несколько слоев матового лака. После того, как отделочное покрытие высохнет, соберите столик.

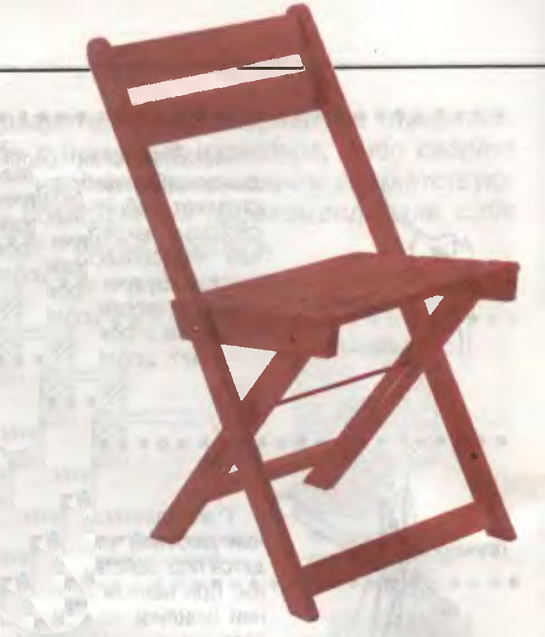

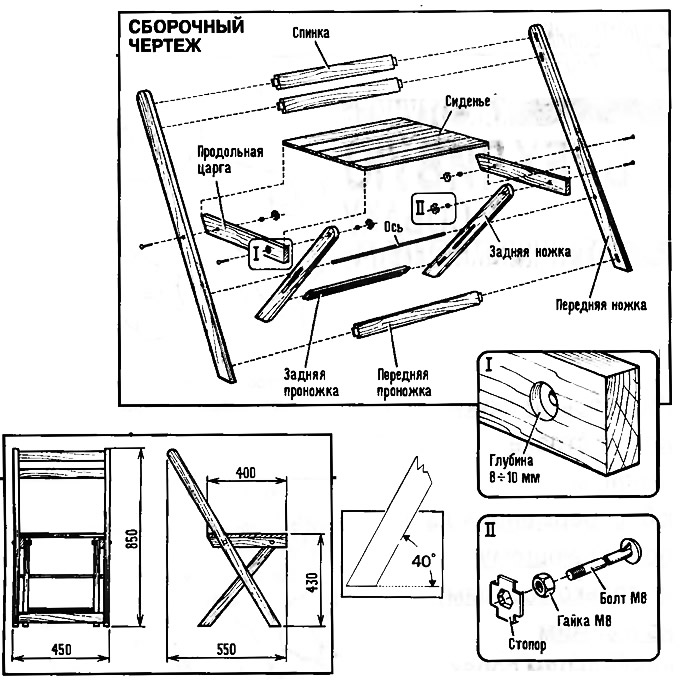

Складной стул

Складывающийся стул сделать несложно, если, конечно, заблаговременно запастись материалами — струганными сухими рейками из бука, граба или дуба. Кромки реек необходимо закруглить, поработав шкуркой. Еще понадобятся метизы (металлические изделия): четыре болта М8 с гладкой выпуклой шляпкой и длиной 45-50 мм, гайки и шайбы, шурупы с потайной головкой ∅4x40 мм и стальной пруток или трубка ∅10x440 мм.

Сиденье. Планки сиденья (15x80x440 мм) приклеиваем и крепим шурупами к продольным царгам (25x55x400 мм), устанавливая их вплотную друг к другу. Для шурупов не забываем в соединяемых деталях просверлить отверстия с зенковкой под головку. Тогда соединение получится аккуратным и прочным. Планки можно заменить листом фанеры 10x400x400 мм.

Рама. Изготавливая детали спинки и переднюю проножку, на концах заготовок 20x55x440 мм размечаем и выпиливаем мелкозубой ножовкой шипы размером 12x20x55 мм, неровности на шипах снимаем рашпилем. Соответствующие размеру шипов гнезда размечаем на рейках размером 25x55x1000 мм — заготовках передних ножек.

Из гнезд древесину сперва выбираем сверлом 012 мм, а оставшуюся удаляем стамеской, зачищая стенки гнезда. Подгоняем тщательно шипы к гнездам и затем склеиваем из этих деталей раму.

Задние ножки. П-образную конструкцию из пары задних ножек (25x55x560 мм) и одной проножки (20x55x340 мм) изготавливаем аналогично раме. Предварительно в ножках выпиливаем прорезь шириной 10,5 мм, а торцы с одной стороны закругляем с радиусом 27,5 мм.


Соединение рам. Шарнирное соединение производим болтами и гайками с шайбами. Шайбы желательно проложить и между контактирующими поверхностями соединяемых деталей. Гайки сильно не затягиваем, но для исключения самоотвинчивания сажаем на эпоксидный клей. Выступающие концы болтов можно отпилить заподлицо и расклепать. Установить на свое место стальной ограничительный прут-ось надо до установки болтов, а чтобы он не выпадал из отверстий в передних ножках, их надо сделать глухими, глубиной 20 мм.

После сборки стула опиливаем концы ножек так, чтобы он плотно стоял на полу и не качался.

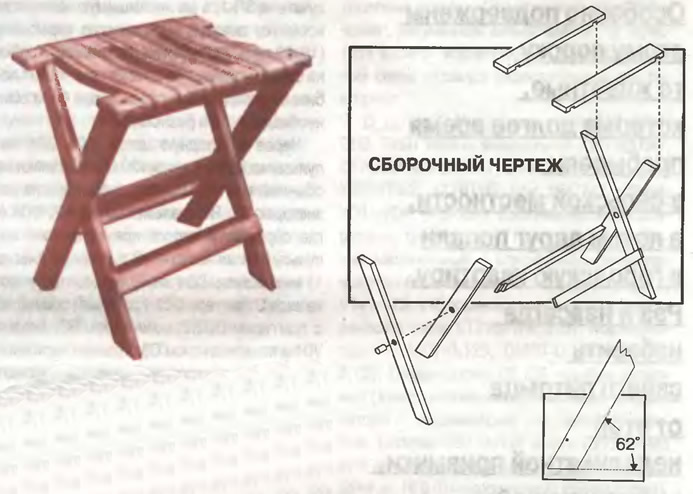

Складной табурет

В работе вам потребуется немного деревянных брусков и несколько полосок мешковины или парусины. Конструкция настолько проста, что можно наделать кучу табуреток за пару часов, а потом раздаривать их друзьям.

Необходимые материалы:

• две сосновых рейки 2x6,4x46 см для сиденья;
• четыре рейки 2x5x61 см для ножек;
• деревянный штырь диаметром 2 см и длиной 43 см для поперечной оси;
• рейка 2x4x40 см для короткой обвязки;
• рейка 2x4x43 см для длинной обвязки.

Рекомендации для работы:

• 1. Выпилите детали заданных размеров. Перенесите на ножки форму обреза их концов и отпилите последние.
• 2. Наложите ножки друг на друга, совместив их края заподлицо, и просверлите в них отцентрованное под длине и ширине отверстие диаметром 2 см.
• 3. С нижней стороны одной из реек сиденья разметьте и выберите поперек волокон паз шириной 2 см и глубиной 1 см. Внешние края пазов должны отстоять от кромки рейки на 1,3 см. На другой рейке сиденья аналогичный паз выбирается в 4 см от края.
• 4. Соберите сиденье, ножки и поперечную ось на клею и шурупах, вворачивая последние в раззенкованные отверстия.
• 5. С внутренней стороны торцов обвязок вырежьте четверть шириной 2 см и глубиной 1 см, после чего закрепите обвязки на ножках в 13 см от их нижнего края.

Последний штрих. Разрежьте мешковину на три полосы шириной примерно 9 см каждая. Скобками закрепите полосы с нижней стороны одной рейки сиденья и, перекинув их через проем, таким же образом зафиксируйте на другой рейке сиденья, соблюдая равномерный интервал между полосами. Если вы используете парусину для шезлонгов, сделайте четыре полосы, а не три.

Отшлифуйте все деревянные поверхности и при желании покрасьте их или обработайте морилкой для дерева.
