Сигнализаторы для определения поклевки рыбы

Момент поклевки и светом и звуком

Трудно непосвященному понять рыболовов, которые сидят целый день, как загипнотизированные, с удочкой, на сводя глаз с поплавка,— пишет С. Малиновский из г. Йошкар-Ола. Конечно, терпение в конце концов пропадает даже у самых заядлых, особенно если рыба не часто радует поклевками. Поэтому многие экспериментируют, испытывая на практике различные приспособления,сигнализирующие о поклевке. Немалую помощь в этом оказывает электроника. Пример тому — несложное электронное устройство, с помощью которого можно вести наблюдение сразу за четырьмя удочками — о поклевке на любой из них вас оповестят световой и звуковой сигналы. Индикатором можно пользоваться при ловле рыбы с берега, с лодки и со льда, определяя момент наступления поклевки на любой из четырех удочек в вечернее и в ночное время, а также находясь на некотором удалении от места ловли.

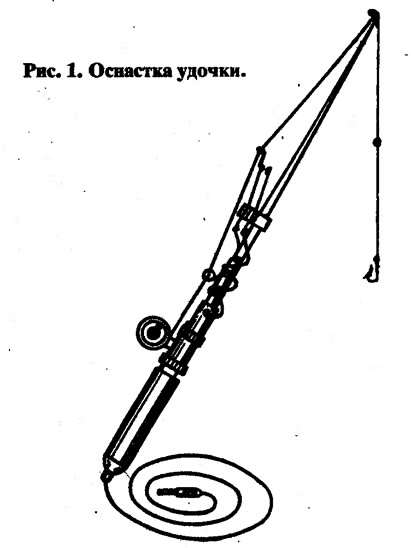

Принцип действия индикатора прост. На удилище в непосредственной близости от катушки крепится датчик (рис. 1), который при поклевке от натяжения лесы замыкает контактную пару, включающую питание электронного устройства, — загорается соответствующая лампа, и одновременно подается звуковой сигнал.

Конструкция датчика может быть разнообразной. Например, подойдут переключатели типа МП5, МПЗА или замыкающая контактная пара от любого реле. В крайнем случае датчик несложно изготовить самому. Для этого берут два упругие металлические (например, из бронзы) пластины длиной 50—80 мм и шириной 5 мм. С одного конца в них сверлят отверстия ∅2 мм под медные заклепки, выполняющие роль контактора. В том же месте к верхней пластине датчика припаивают небольшое колечко для пропускания лески. С другого конца в пластинах сверлят отверстия ∅0,8—1 мм для подсоединения монтажных проводов, а затем, отступив от конца 10 и 18 мм, сверлят еще два отверстия ∅3 мм для крепежных винтов.

Узел собирается с применением изоляционных прокладок из текстолита или гетинакса, толщина которых зависит от зазора между пластинами. При сборке а крепежные отверстия вводят изоляционные трубочки (отрезки стержня шариковой авторучки), и а них вставляют винты, с помощью которых датчик крепят к установленной на удилище втулке. Вместо нее можно использовать металлические скобки, хомутики и т.п.

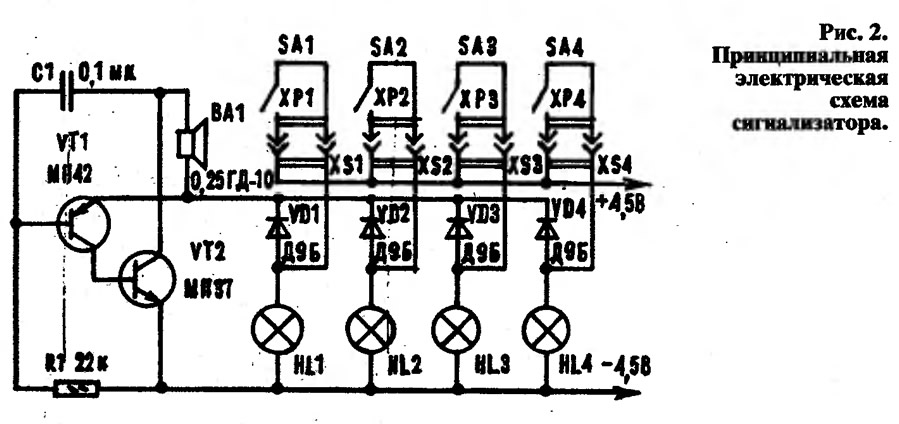

Электрическая схема индикатора (рис. 2) экономична, она не содержит дефицитный деталей, и потому ее может повторить любой начинающий радиолюбитель. Генератор звукового сигнала собран по известной схеме на двух транзисторах разной структуры: VT1 — любой серии МП39—МП42, VT2 — серий МП35 — МП38, КТ315; диоды VD1—VD4 типа Д2, Д9 с любым буквенным индексом; резистор — МЛТ или ВС мощностью 0,125 Вт, конденсатор — МБМ; динамическая головка ВА1 — любой марки мощностью 0,1—0,25 Вт, лампы накаливания HL1—HL4 на 2,5В (0,15А) — от карманного фонаря, источник питания — три элемента РЦ53 или батарея напряжением 4,5В; соединительный провод МГШВ сечением 0,2 мм².

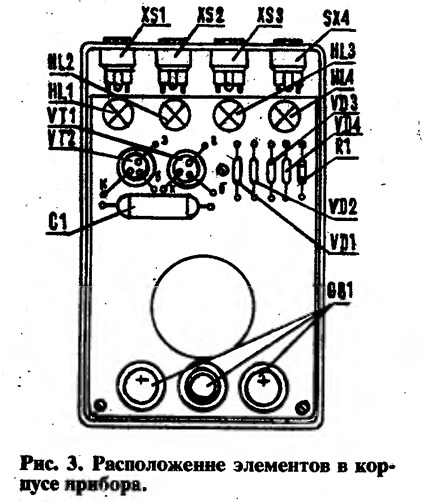

Индикатор собран в пластмассовом корпусе размером 110х68x37 мм, например, от карманного радиоприемника (см. фото). Расположение.эле-ментов внутри корпуса показано на рисунке 3. Динамическая головка крепится непосредственно к крышке, в которой высверливаются отверстия для прохождения звука. В крышке просверливаются еще четыре отверстия — против индикаторных лампочек; сверху они закрываются прозрачными накладками из оргстекла или полистирола. Чтобы устранить влияние света соседних ламп, их изолируют светонепроницаемыми перегородками, например, из жести или в виде бумажных трубочек, надетых на баллоны ламп.

Чтобы уменьшить габариты устройства, все элементы, кроме ламп и разъемов, можно вместить в пространстве под диффузором динамической головки.

Соединять датчики с индикатором лучше через разъемы, применяемые для подключения малогабаритных телефонов к транзисторным радиоприемникам. При ловле с лодки и со льда соединительные провода должны иметь длину 1,5—3 м, при ловле с берега ее можно увеличить до 10 м.


Индикатор не требует наладки и при правильном монтаже начинает работать сразу. Однако следует отрегулировать зазор между контактными пластинами датчика. Известно, что зимой рыба берет насадку, более вяло, чем летом, и что крупная рыба клюет энергичнее, чем мелкая. Исходя из этого, и выбирается величина зазора между контактами.

Клюет охотнее

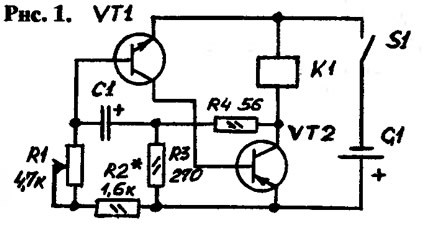

Некоторая рыба охотнее берет приманку, когда леска с крючком колеблется с частотой до нескольких десятков колебаний в секунду. Чтобы вызвать такие колебания, можно использовать простой генератор низкочастотных импульсов (рис. 1), который собирается на транзисторах разной проводимости: транзисторы VT1 типа КТ3102Е (МП38) и VT2 типа КТ3107К (МП41). Если использовать транзисторы, указанные а скобках, то потребуется подбирать их с наибольшими коэффициентами усиления, чтобы произведение этих коэффициентов было в пределах 4000... 7000. Частота генерируемых колебаний зависит от номиналов емкости С1 — 80 мкф на 6В и суммы сопротивлений R1, R2.

Реле К1 — типа РКМ с сопротивлением обмотки 4,8 Ом или любое другое аналогичное, обмотка которого перемотана проводом ПЭЛ 0,41 мм до заполнения каркаса.

С реле снимают контактные пружины, оставив пружину, поджимающую якорь. К последнему подпаивают гильзу от малокалиберного ружья.

В гильзу вставляют хлыстик от обычной удочки-мормышки, сделанной из винипласта или другого эластичного материала.


За счет малой величины сопротивления реле ток в цепи коллектора транзистора VT2 будет400 мА, но транзистор не выйдет из строя, так как этот ток — импульсный и действует в течение короткого времени, а общая рассеиваемая транзистором мощность не превышает 10 мВт. Генератор питается от одного элемента батарейки для карманного фонаря (А373), емкости которого хватает на 10 часов работы.

Все устройство монтируется в цилиндрическом корпусе (рис. 2).

Правильно собранная схема начинает работать сразу, что видно по колеблющемуся якорю реле. Остается только подобрать наиболее оптимальную частоту для той или иной рыбы.

Автомат-подсечка

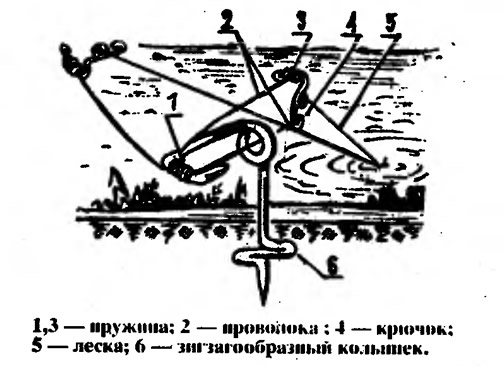

П. Вислоус из г. Минска придумал простое приспособление, которое поможет рыболову вовремя подсечь рыбу. Оно применяется при ловле закидушками. Возьмите стальную проволоку ∅1 мм и навейте пружину. К одному из ее конца припаяйте трубочку и вденьте крючок из такой же проволоки. Другой кусок проволоки ∅5 мм (стальной ,или алюминиевой) согните, как показано на рисунке: зигзагообразный конец не даст удилищу повернуться на земле.
