Мощность преобразователя — 100 Вт, что позволяет использовать в качестве нагрузки цветной телевизор на полупроводниках с размером экрана 61 см или небольшой холодильник. Частота преобразователя 50 Гц.
В основном преобразователь используется в качестве источника питания в автоприцепах, что позволяет вам не отказываться от привычных вещей (кофемолок, электрофенов и др.), которые наша промышленность выпускает только с напряжением питания 220 В.
Примечание. Устаревшие и снятые с производства транзисторы, используемые в схеме, можно заменить на современные: П210 — на КТ818АМ (БМ, ВМ, ГМ); П213 — на КТ816Г (В).

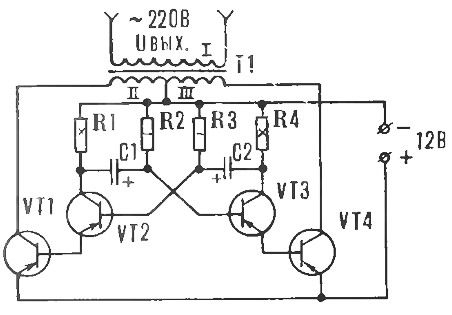

Схема преобразователя:
Т1 — изготовлен на базе трансформатора ГС-160: обмотка I содержит 800 витков провода ПЭВ-0,63; обмотки II и III — по 35 витков провода II ЗВ-2,5.
Резисторы RI и R4 - 20 Ом; R2 и R3 — 470 Ом.
Конденсаторы С1 и С2 — 30 мкФх16 В.
Транзисторы V I I и VT4 — типа П210 (устанавливают на радиаторе площадью не менее 100 cmj); VT2 и VT3 — типа П213Б.
Журнал «САМ» №3, 1995 год
