Домкраты для фиксации шкафа упором в потолок

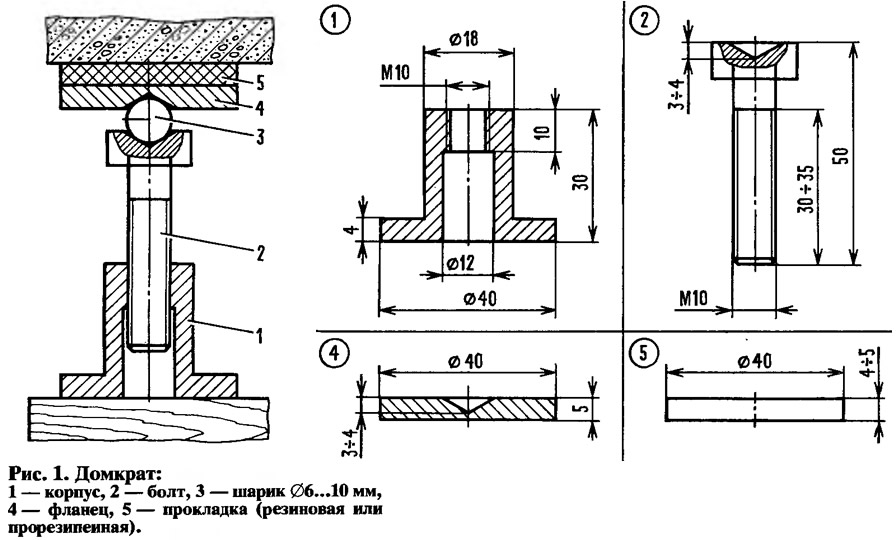

При обустройстве квартиры я сделал книжный шкаф глубиной в одну книгу (20 см). По высоте он занял почти все расстояние от пола до потолка. Зазор между шкафом и потолком получился около 8 см. Чтобы конструкция была устойчивая, я изготовил домкраты (рис. 1), которые прочно удерживают шкаф, служащий мне уже более 20 лет. Не было случая, чтобы он покачнулся. В конструкции домкратов применил прокладки из светлой (вакуумной) резины: они не оставляют на потолке никаких следов.

Чтобы установить домкрат, заворачивают болт до нижней поверхности корпуса, помещают в углубление болта шарик, на него кладут фланец с подклеенной прокладкой и выворачивают болт до плотного соприкосновения с потолком. При зазоре между верхом шкафа и потолком, отличном от указанного, под корпус подкладывают деревянный брусок или уменьшают ножку домкрата и длину болта.

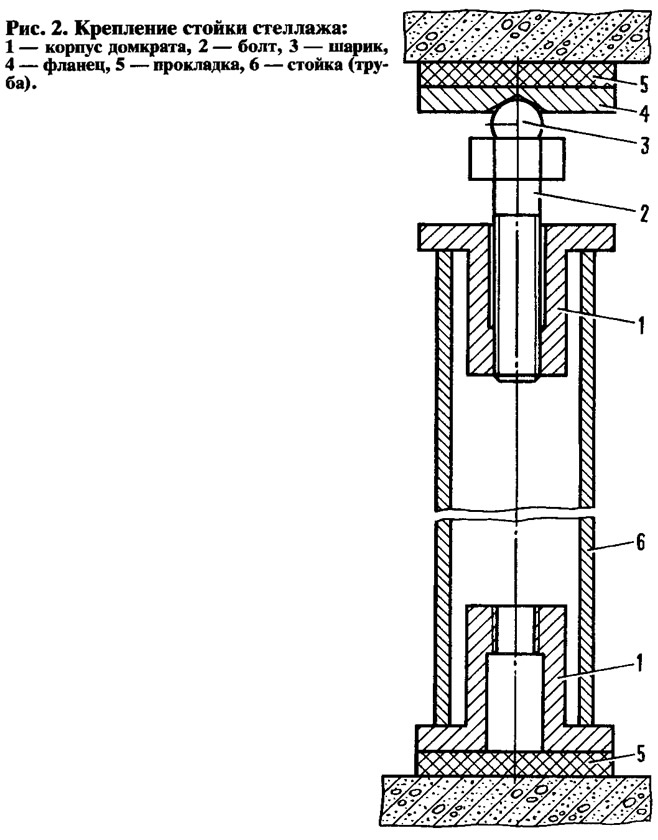

Это же приспособление я использовал и при установке стеллажей, видоизменив домкрат: корпус повернул на 180° и вставил его ножку в трубу подходящего диаметра, выполняющую роль стойки стеллажа (рис. 2). Корпус домкрата с наклеенной на нее резиновой прокладкой стал нижней опорой стойки. Крепление уголков к стойкам и их установка на разных уровнях показаны на рис. 3. Для образования петли из уголка я срезал его горизонтальную полку длиной, равной L=πD+(30...40) мм, где D — наружный диаметр трубы (мм).


Чтобы облегчить изготовление петли, уголок нагревают, после чего на отрезке трубы подходящего диаметра изгибают полочку уголка, чтобы получить нужную конфигурацию петли. Затем надо просверлить второе отверстие в уголке, используя первое как кондуктор.

Если уголок плохо поддается изгибу, петлю можно сделать из более тонкой полосы. Крепить петлю к уголку в этом случае следует двумя болтами.

Перемещение уголка по стойке производят, ослабив гайку, которую снова затягивают после установки на новое место.
