    Автоматическая защита сетевой радиоаппаратуры

    Дата: Июль 1996 года
                0



    Рис. 1.
    Рис. 1. ►
    Устройство предназначено для предотвращения перегрузки и неисправностей в радиоаппаратуре из-за отклонения сетевого напряжения питания за допуск. Оно особенно полезно на даче или в деревне, где нередки значительные колебания напряжения в сети. Часто используемые при нестабильной сети ферромагнитные стабилизаторы имеют узкий диапазон стабилизации и при значительных скачках напряжения выходят из строя. Для некоторой радиоаппаратуры опасно не только повышенное, но и пониженное напряжение в питающей сети. Каждый раз контролировать сеть измерительным прибором перед включением радиоаппаратуры неудобно, да и неэффективно, так как отклонение может произойти в любой момент в процессе работы. Эту задачу и берет на себя автоматическое контрольное устройство, через которое питается аппаратура.

    При включении устройства (кнопкой SB1), оно в течение одной секунды проверяет уровень сетевого напряжения и наличие помех. В случае отклонения напряжения за допустимые параметры автомат не позволит включить радиоаппаратуру.

    В процессе работы устройства схема производит непрерывный контроль за состоянием сети. При выходе напряжения за допуск 190...245 В начинает работать звуковая сигнализация, предупреждая, что лучше выключить радиоаппаратуру. При этом по свечению светодиодного индикатора можно определить вид отклонения напряжения в «+» (увеличение) или «—» (снижение). В случае опасного выхода напряжения за допуск 170... 260 В радиоаппаратура, подключенная к гнездам Х1, Х2, отключится автоматически.

    Рис. 2.
    Рис. 2. ►

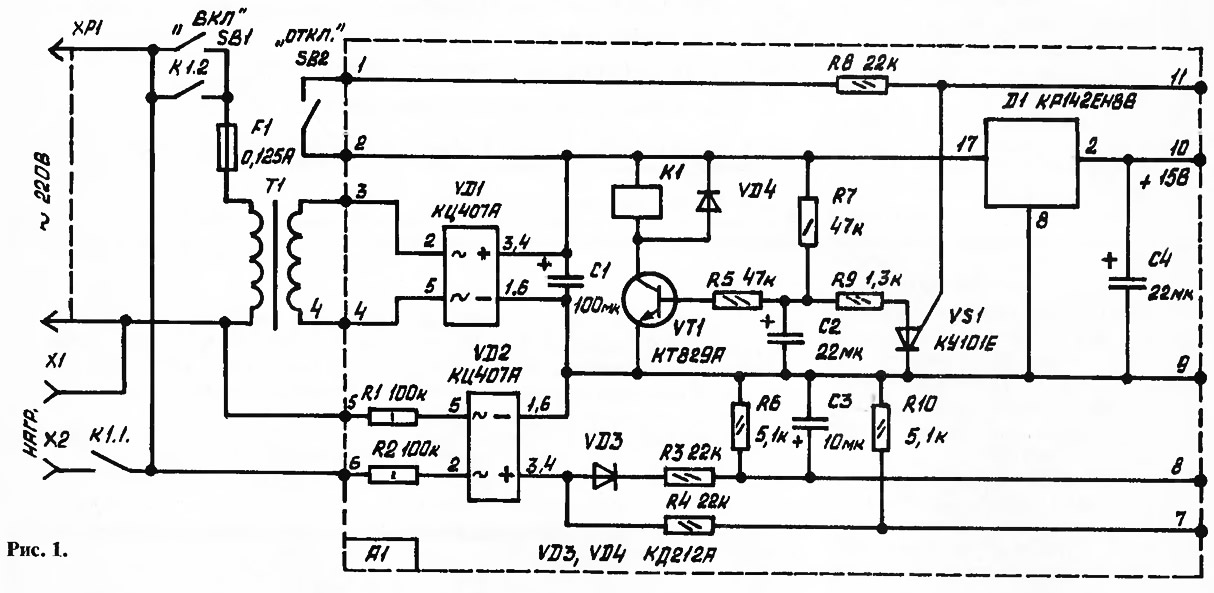

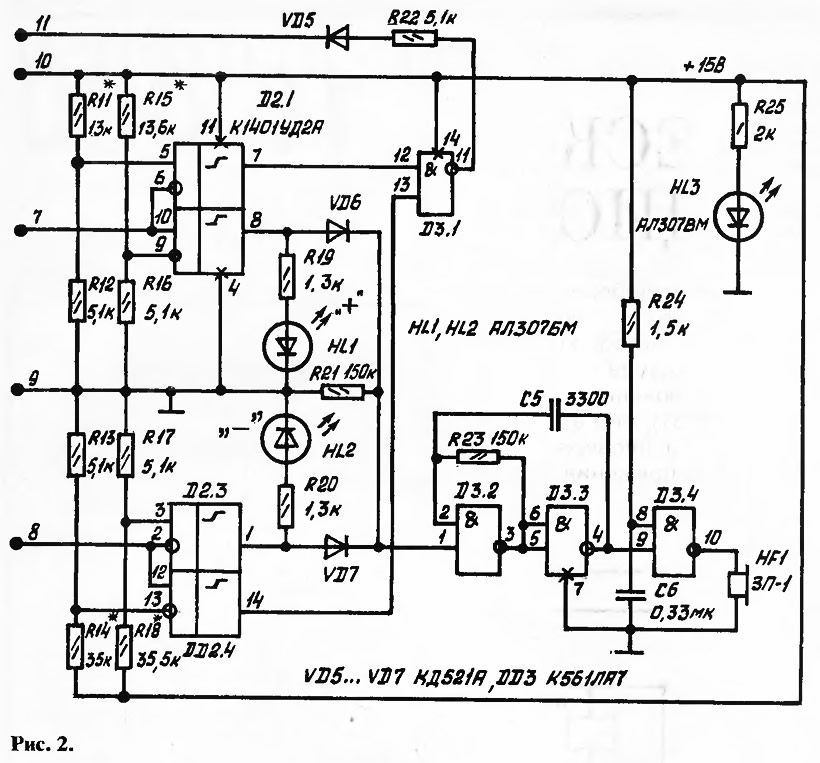

    Электрическая схема устройства (рис. 1 и 2) состоит из четырехуровневого компаратора на элементах микросхемы D2, звукового генератора на элементах D3.1...D3.3, узла коммутации на транзисторе и реле К1, блока питания со стабилизатором напряжения на микросхеме D1.

    Порог срабатывания компараторов устанавливается при настройке резисторами, отмеченными на схеме звездочкой «*». Их значения указаны на схеме ориентировочно. Настройку устройства производят при помощи ЛАТРа, изменяя напряжение питания на штекере ХР1.

    Резистором R15 устанавливают превышение порога 245 В (на выходе D2/8 появится лог. 1), а резистором R14 — снижение напряжения ниже 170 В (на выходе D2/8 лог. 0). Для настройки удобно использовать многооборотные регулировочные резисторы.

    Настройку схемы лучше начинать с проверки работоспособно сти узла, показанного на рис. 1. При нажатии на кнопку ВКЛ (SB1), реле К1 срабатывает с задержкой 0,5...1 с и контактами К1.2 блокирует кнопку. Время задержки включения реле зависит от номинала емкости С2 и резистора R7. Выключение реле К1 может производиться кнопкой OTKJ1 (ЗВ2) или же от схемы автоматики, когда на выходе микросхемы D 3/11 появится импульс или лог.1 (при выходе напряжения за допуск).

    Рис. 3.
    Рис. 3. ►

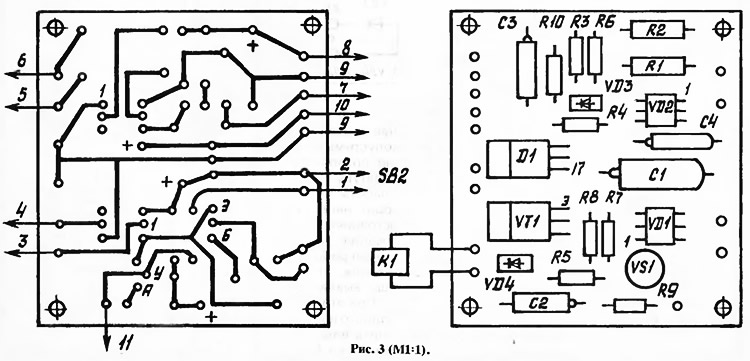

    На рис. 3 приведена топология печатной платы для участка схемы, выделенного пунктиром. Остальная часть схемы выполнена на универсальной макетной плате объемным монтажом.

    В схеме применены конденсаторы С1...С4 типа К52-16 на 63 В, С5, С6 — К10-17. Резисторы и диоды подойдут любые аналогичные. Трансформатор Т1 лучше использовать из унифицированной серии ТПП. Он должен обеспечивать во вторичной обмотке напряжение 22...24 В и ток не менее 60 мА.

    Реле К1 применено типа РЭС48 (паспорт 4.590.201), но подойдут и другие с рабочим напряжением 24 В.

    Журнал «САМ» №4, 1996 год
