    Люминесцентные лампы работают с перегоревшей нитью

    Дата: Январь 1995 года
                0

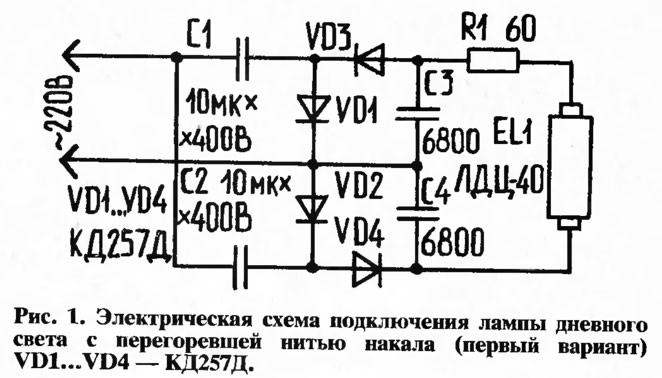

    Рис. 1. Первый вариант схемы
    Рис. 1. Первый вариант схемы ►
    Люминесцентные лампы по сравнению с обычными обладают большим КПД, т. е. они при меньшем потреблении тока дают более яркое освещение. К тому же спектр света их приближен к естественному, дневному.

    Однако, люминесцентные лампы имеют недостатки:
    • 1) во время их работы слышно гудение дросселя.
    • 2) в системе питания имеется стартер, который ненадежен в работе.
    • 3) если перегорит нить накала, лампу приходится заменять новой.

    Рис. 2. Второй вариант схемы
    Рис. 2. Второй вариант схемы ►
    На рисунке 1 приведена известная схема включения люминесцентной лампы, которая позволяет устранить перечисленные недостатки, а главное — продолжать использовать лампу даже с перегоревшей нитью накала. В приведенной схеме даны номиналы для лампы ЛДЦ-40. Конденсаторы используются неполярные, с рабочим напряжением не менее 400 В. Диоды VD1...VD4 могут быть типа КД257В,Г,Д; КД258В,Г,Д или аналогичные высоковольтные. Данные элементы схемы, в зависимости от мощности лампы, можно взять из приведенной таблицы:

    Мощность лампы, ВтС1, С2, мкфСЗ, С4, пфR1, Ом
    304330060
    4010680060
    8020680030
    10020680030

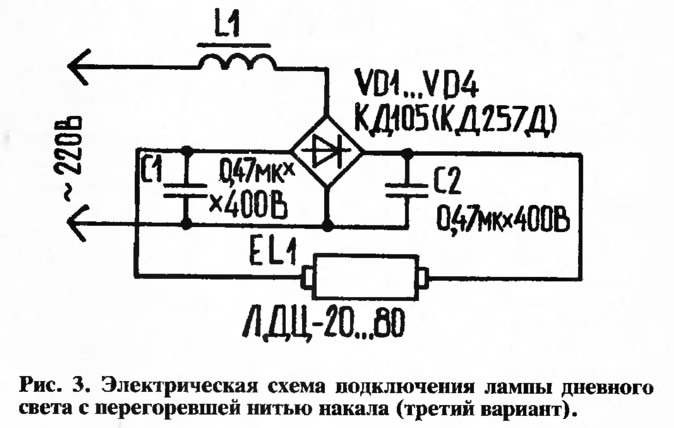

    Рис. 3. Третий вариант схемы
    Рис. 3. Третий вариант схемы ►
    Другой способ запуска лампы дневного света с перегоревшей нитью накала предложен Е. Чернышенко и приведен на рисунке 2. Устройство это очень простое и содержит всего 4 детали: типовой пускорегулирующий дроссель L1, стартер VL1 и два конденсатора. Лампа в этой схеме включается через 1...2 сек.

    Третью схему (рис. 3) предложил А. Продеус. Ее отличие от всех известных в том, что в ней используется стандартный дроссель и отсутствует стартер. Наличие выпрямителя на диодах VD1...VD4 исключает «мигание» одиночной лампы.

    Журнал «САМ» №1, 1995 год
