Для основания и головной части подойдет многослойная фанера. Можно, конечно, воспользоваться и хорошо обработанной доской или куском ДСП. Можно также заготовку склеить из тонкой фанеры в несколько слоев.
Начните работу с раскроя деревянных и алюминиевых заготовок. И тот и другой материал можно резать электролобзиком (фото 1).
Для шлифования кромок деталей удобно использовать ленточную шлифовальную машинку, которую можно переоборудовать в стационарную. Для этого достаточно установить ее на основание и снабдить регулируемым упором (фото 2).
Для снятия фаски с кромок основания примените фрезерную машинку с верхним расположением шпинделя (фото 3).
Теперь под углом 45° нужно просверлить отверстия для алюминиевой трубки. Эту операцию вы можете существенно облегчить, использовав самодельное приспособление и закрепив дрель вертикально (фото 4).
Вот некоторые размеры, необходимые для точной разметки отверстий: расстояние от внешней кромки до центра отверстия составляет 35 мм на основании и 20 мм на головной части. В головной части сверлят дополнительное отверстие 16 мм для цоколя лампы (расстояние между внешней кромкой и центром отверстия — 25 мм). При сверлении отверстий в головной части ограничитель глубины устанавливают на 14 мм. Паз для провода между отверстиями выдалбливают стамеской.
Чтобы получить красивый оттенок, деревянные поверхности обрабатывают морилкой и покрывают лаком.
Собрать лампу совсем не сложно: кабель, соединенный с вилкой-адаптером протягивают через алюминиевую трубку, и подсоединяют к цоколю лампы. Цоколь устанавливают в головную часть и наклеивают алюминиевую пластинку. Чтобы ее кромки были заподлицо с кромками головной части при необходимости их обрабатывают напильником и шлифовальной машинкой. Алюминиевую трубку закрепляют в отверстиях эпоксидным клеем.

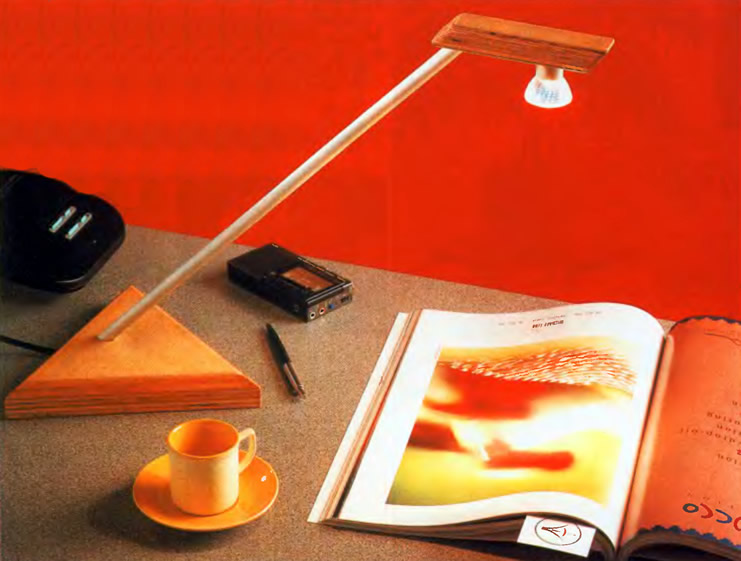

Включите адаптер в розетку и яркий свет галогеновой лампы озарит ваш письменный стол.

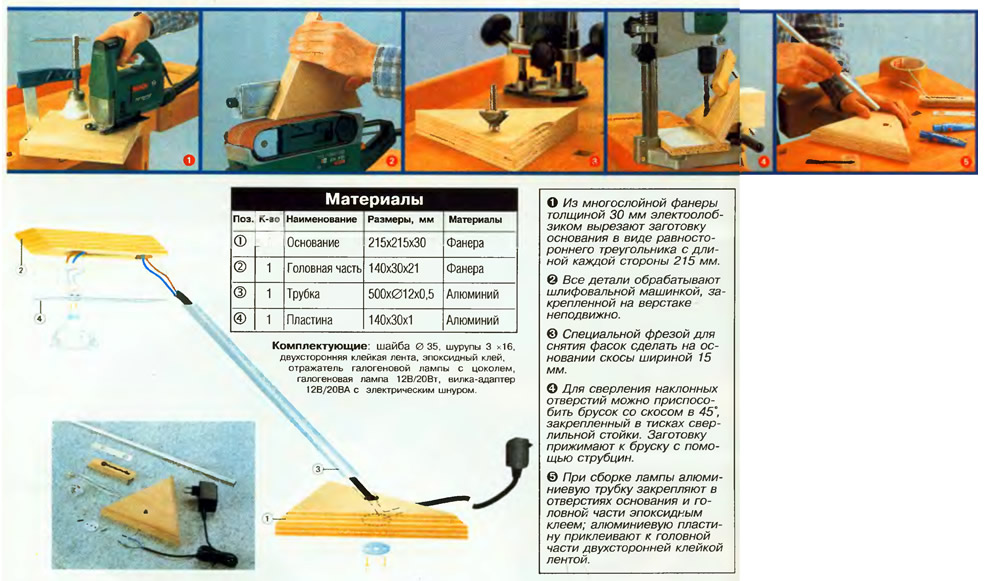

1. Из многослойной фанеры толщиной 30 мм электролобзиком вырезают заготовку основания в виде равностороннего треугольника с длиной каждой стороны 215 мм.
2. Все детали обрабатывают шлифовальной машинкой, закрепленной на верстаке неподвижно.
3. Специальной фрезой для снятия фасок сделать на основании скосы шириной 15 мм.
4. Для сверления наклонных отверстий можно приспособить брусок со скосом в 45°, закрепленный в тисках сверлильной стойки. Заготовку прижимают к бруску с помощью струбцин.
5. При сборке лампы алюминиевую трубку закрепляют в отверстиях основания и головной части эпоксидным клеем; алюминиевую пластину приклеивают к головной части двухсторонней клейкой лентой.
Журнал «САМ» №8, 1997 год
