    Приспособление для отжима половой тряпки

    Дата: Май 1996 года
                0

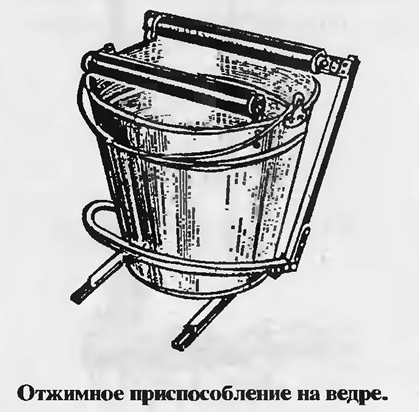

    Отжимное приспособление на ведре
    Отжимное приспособление на ведре ►
    Вымыть пол не замочив рук позволит приспособление, изготовить которое под силу каждому. Оно избавляет от самой «мокрой» операции: полоскания и отжима тряпки. Надеюсь, что его по достоинству оценят не только «чистолюбивые» хозяйки и люди пожилого возраста, но и работники сферы бытовых услуг и все те, кому приходится убирать в общественных зданиях.

    Устройство смонтировано на обычном стандартном оцинкованном ведре, но годится и для пластмассового, эмалированного — словом, для любой емкости. Работает оно примерно так же, как отжимные валики стиральной машины: нажатием ноги на рычажный механизм сближаются два валика, между которыми протягивается тряпка. Поначалу я даже попробовал взять этот узел от стиральной машины «Рига», но он тяжеловат и великоват для ведра.

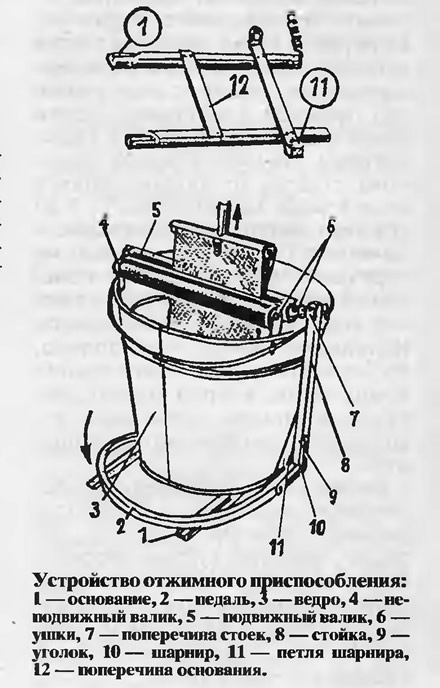

    Устройство отжимного приспособления
    Устройство отжимного приспособления ►
    Остановился на валиках, что используют фотолюбители для прикатывания отпечатков при глянцевании. В магазинах они встречаются двух видов: короткие и удлиненные, с двумя ручками. Вот большие-то и оказались как раз впору.

    Из инструментов потребовались обычная дрель, ножовка, молоток, напильник и т. п. Для заготовок использовал алюминиевый профиль. Чтобы не ошибиться в размерах, предварительно смоделировал конструкцию из проволоки, выгнув из нее основные детали устройства. К ним относится Н-образное основание-подставка с петлей шарнира; с последней соединяются две стойки, в верхней части связанные поперечной планкой под подвижный валик, а в нижней — крепление уголками с дугообразной педалью.

    Неподвижный валик устанавливается в ушках, приклепываемых к ведру, а подвижный — на поперечине стоек, высота которых должна позволять ему сдвигаться к противоположному краю ведра. Стойки отклоняются под действием пружины, соединяющей одну из них с основанием. При этом дугообразная педаль поднимается, готовая к работе. Длина дуги подбирается такой, чтобы в поднятом положении педаль не упиралась в стенку ведра. И еще один ориентир: поперечина основания должна быть меньше диаметра дна ведра, длина двух других его элементов, а также петли шарнира и поперечины стоек — больше диаметра верхней части ведра.

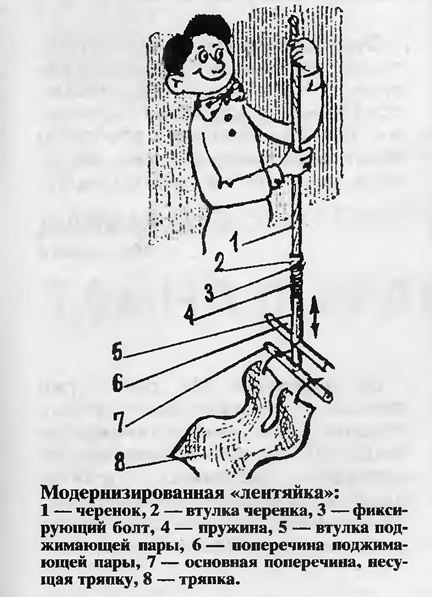

    Модернизированная «лентяйка»
    Модернизированная «лентяйка» ►
    Действует приспособление следующим образом. Тряпка на швабре-«лентяйке» опускается в ведро и затем приподнимается так, чтобы зажимный узел оказался чуть выше неподвижного валика. Нажав ногой на дугообразную педаль, подводим к нему подвижный валик и протягиваем тряпку вверх.

    Конструкция имеющейся в продаже механической швабры с проволочным зажимом не позволяет убрать пыль за ножками шкафов, тумбочек, диванов. Пришлось модернизировать и ее. Я взял трубку такой длины, чтобы она свободно опускалась в ведро. К ней перпендикулярно приварил другую трубку, служащую втулкой для черенка. Аналогичную пару несколько больших диаметров надвинул на нее. Причем поперечную трубку наполовину срезал вдоль — так, чтобы она могла прижать тряпку. Поджим осуществляется пружиной, работающей на сжатие между наружной втулкой и болтом, который фиксирует черенок во внутренней втулке.

    Журнал «САМ» №3, 1996 год
