    Сборно-разборная беседка для защиты от солнца и дождя

    Дата: Март 1998 года
                0

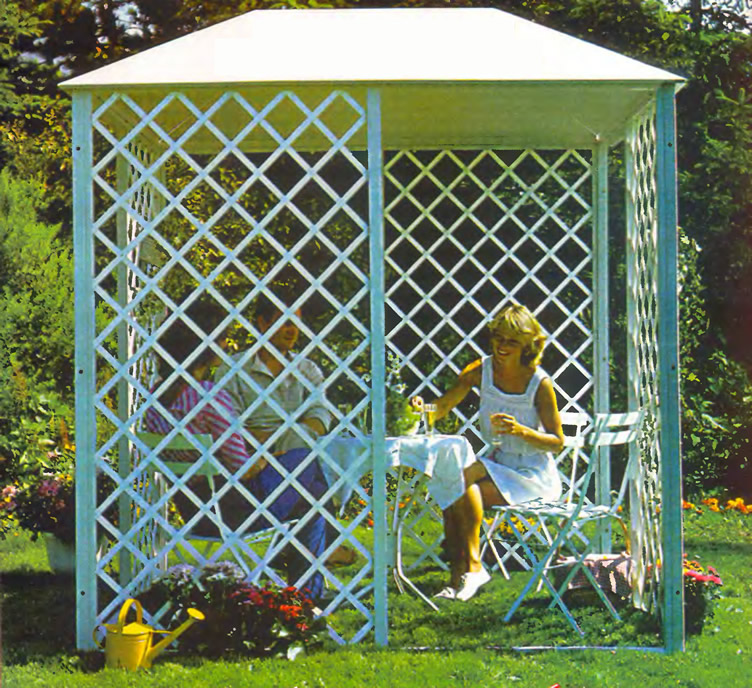

    Фотография беседки
    Фотография беседки ►
    Стены представляют собой легкую, изготовленную из брусков раму. Всего их четыре. Дополнительную жесткость каждой раме придает несколько больший по толщине вертикальный брусок. Рамы соединяются между собой через угловые стойки. Одна секция каждой рамы заполняете я решеткой из реек концы которых запиливают на ус под углом 450. Четыре трапециевидные элемента крыши делают из столярной плиты, изготовленной с применением водостойкого клея. К стенам их крепят на петлях. К верхнему краю трапеции приколачивают планку, несколько выступающую вверх. Выступающие кромки планок образуют по периметру фальц, на который потом будут класть центральную плиту из акрилового стекла.

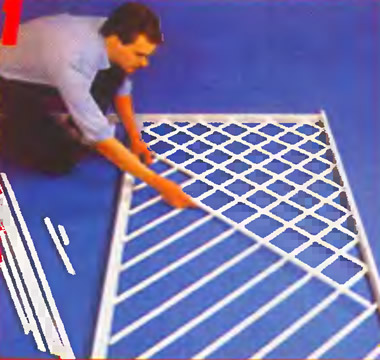

    Рис. 1. Крепление реек к раме
    Рис. 1. Крепление реек к раме ►
    1. Крепление реек к раме. Чтобы выдержать одинаковое рас стояние между рейками, рекомендуем пользоваться бруском в качестве дистанционной прокладки.

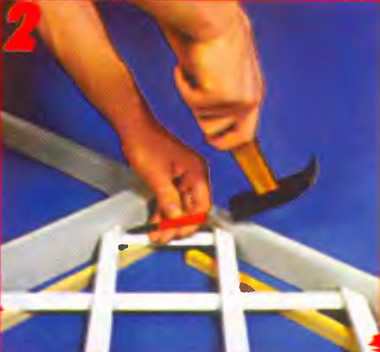

    Рис. 2. Рейки крепят к раме гвоздями
    Рис. 2. Рейки крепят к раме гвоздями ►
    2. Рейки крепят к раме гвоздями. Шляпки гвоздей утапливают.

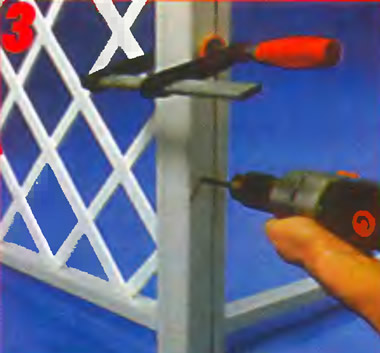

    Рис. 3. Рамы соединяют друг с другом
    Рис. 3. Рамы соединяют друг с другом ►
    3. Рамы соединяют друг с другом посредством стоек, в которых сверлят отверстия для крепления рамы.

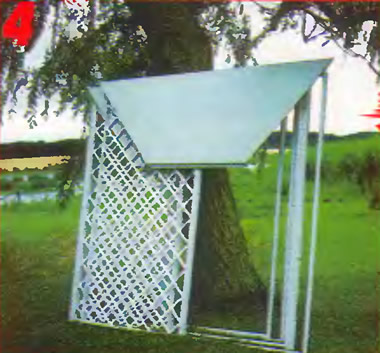

    Рис. 4. Элементы крыши крепят к рамам
    Рис. 4. Элементы крыши крепят к рамам ►
    4. Элементы крыши крепят к рамам на петлях.

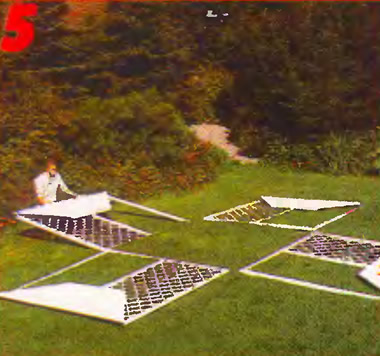

    Рис. 5. Четыре элемента раскладывают крестом
    Рис. 5. Четыре элемента раскладывают крестом ►
    5. На ровной площадке четыре элемента беседки раскладывают крестом.

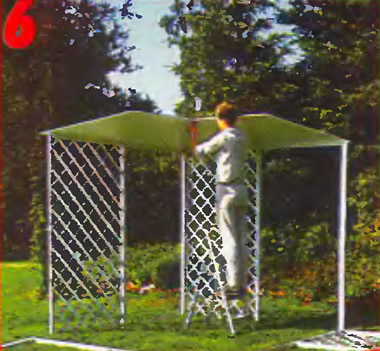

    Рис. 6. Ставят под прямым углом два элемента
    Рис. 6. Ставят под прямым углом два элемента ►
    6. Сначала ставят и привинчивают один к другому под прямым углом два элемента так, чтобы они поддерживали друг друга.

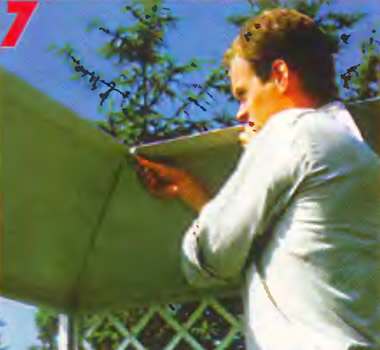

    Рис. 7. Элементы крыши соединяют
    Рис. 7. Элементы крыши соединяют ►
    7. Элементы крыши соединяются с помощью металлических уголков которые привинчивают друг к другу.

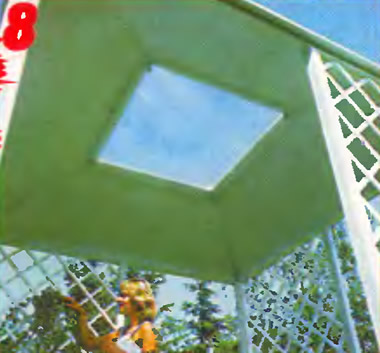

    Рис. 8. Квадратное отверстие с фальцем по периметру
    Рис. 8. Квадратное отверстие с фальцем по периметру ►
    8. После установки элементов крыши в середине ее образуется квадратное отверстие с фальцем по периметру, в который свободно кладут плиту из акрилового стекла.









    Журнал «САМ» №3, 1998 год
