Для облегчения этой работы предлагаю вариант полива, который я применяю на своем участке.

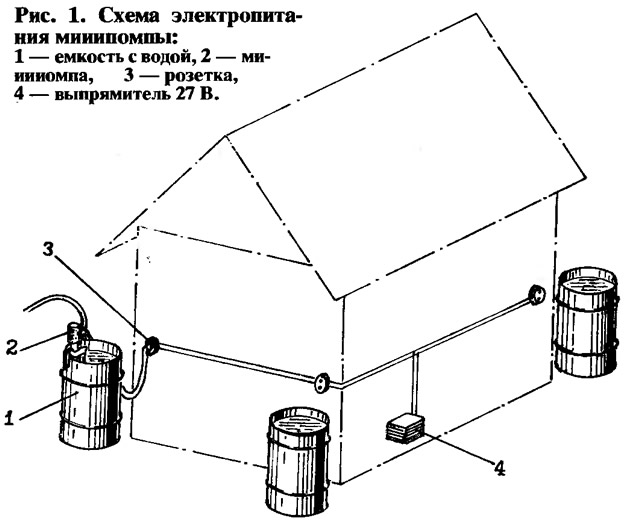

На базе небольшого электродвигателя постоянного тока (30 Вт, 5000 об/мин, напряжением 27 В) я спроектировал и изготовил минипомпу, которая с успехом заменяет традиционную лейку. Для питания электродвигателя около каждой бочки установил розетку, а по внешнему периметру дома проложил двухжильный кабель. Подсоединил его к розеткам и к выпрямителю 27 В (рис. 1). Использование напряжения 27 В исключает возможность поражения током при обращении с водой.
Перед поливом включаю выпрямитель в сеть 220 В, опускаю помпу в бочку, скобой цепляю за верхний край бочки, вставляю вилку питания помпы в ближайшую розетку и выключателем на рукоятке подаю питание на электродвигатель. Выкачав воду из одной емкости, повторяю эту процедуру со следующей.

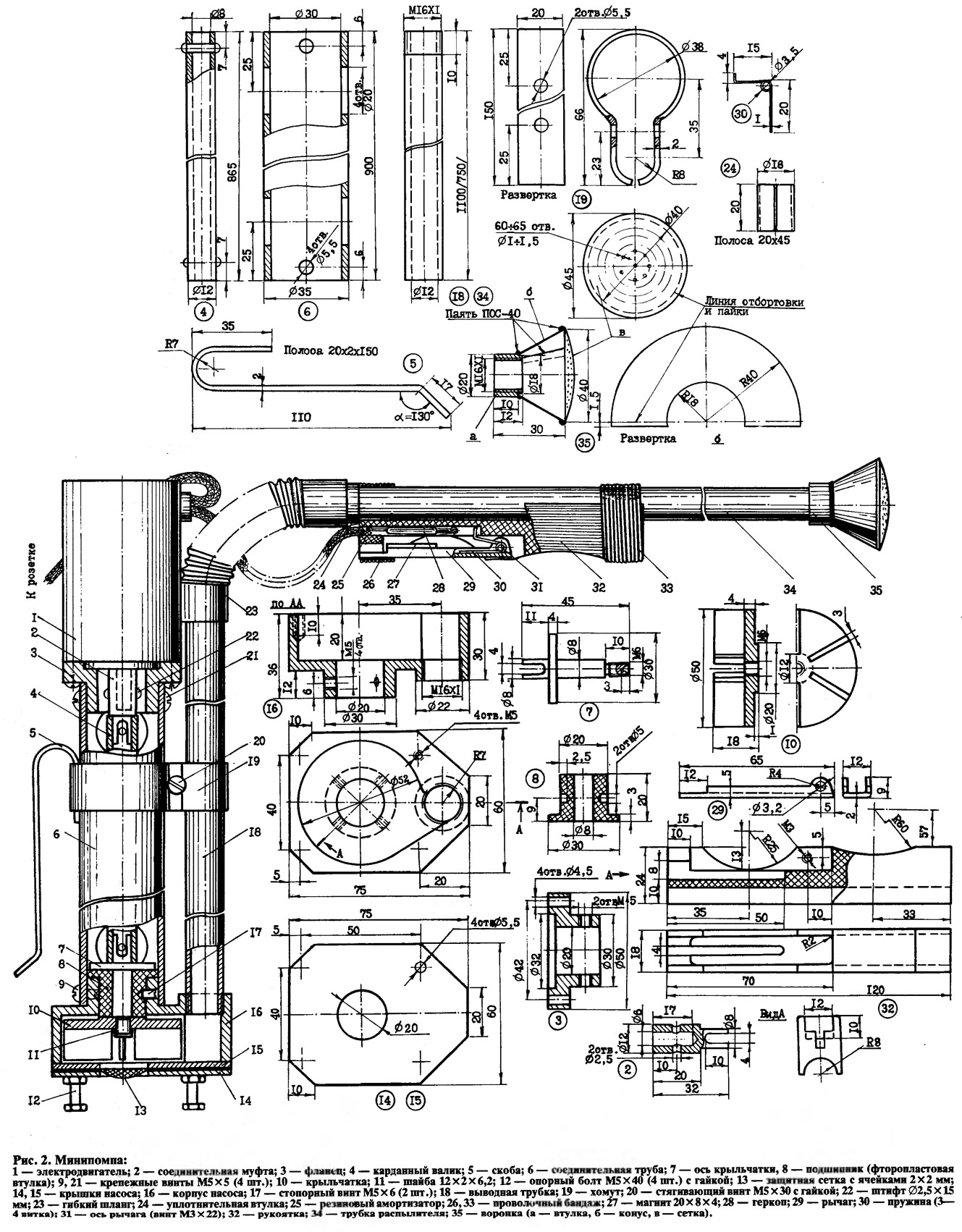

Минипомпа (рис. 2) состоит из трех агрегатов: электродвигателя, центробежного насоса и распылителя.
Электродвигатель я привернул к фланцу четырьмя винтами М4Х25. Муфту закрепил на оси двигателя при помощи штифта (отверстие в оси под штифт просверлил по месту), который затем аккуратно расклепал.
Сборку насоса начал с установки подшипника в корпусе и закрепления его там стопорными винтами. В подшипник вставил ось, на которую до упора навинтил крыльчатку. На конец оси надел шайбу и расклепал выступающий конец оси.
Для соединения двигателя с насосом использовал трубу и карданный валик, в который с обеих концов запрессовал по штифту ∅3,5 мм. Соединительная труба имеет четыре монтажных отверстия ∅20 мм. Трубу привернул винтами к корпусу насоса, надел карданный валик на ось, вставил в валик хвостовик соединительной муфты, совместил отверстия трубы с резьбовыми отверстиями фланца и скрепил их винтами. Проворачивая крыльчатку, проверил легкость хода и надежность соединения узлов. После сборки двигателя и насоса ввернул в корпус выводную трубку, которую затем прикрепил к соединительной трубе хомутом.
Из латунной (или другой нержавеющей) сетки вырезал квадрат 40x40 см, сделал в центре углубление ∅20 мм. Поместил сетку между крышками, которые прикрепил удлиненными болтами к корпусу насоса. Эти болты обеспечивают свободный доступ воды к крыльчатке, упираясь в дно, если емкость имеет недостаточную высоту.
Сборку распылителя начал с изготовления воронки из нержавеющей стали толщиной 0,25—0,3 мм (можно из латуни, меди или белой жести). Отверстия в сетке проделал сверлом (можно пробить толстой иглой или шилом с последующим снятием заусенцев на точильном круге или на наждачной бумаге). Отбортовал край сетки по пунктиру, свернул конус, надел на него сетку, а конус — на втулку и пропаял все швы. В качестве флюса использовал ортофосфорную кислоту.
В углублении рукоятки закрепил геркон, к контактным выводам которого предварительно припаял провода включения электродвигателя. На рычаге эпоксидной смолой укрепил магнит. Между ушками рычага вставил пружину, закрепил рычаг в гнезде. После этого проверил пробником надежность замыкания контактов геркона при нажатии рычага. С помощью бандажей из медной луженой проволоки ∅1,0—1,5 мм прикрепил к рукоятке трубку распылителя. Бандажи пропаял припоем и окрасил.
Выводную трубку насоса соединил с распылителем легким (капроновым) шлангом, имеющим внутренний диаметр 16 мм. К шлангу подвязал провода, идущие от геркона к электродвигателю. Длину шланга и проводов выбрал в зависимости от максимального удаления участка полива от емкости с водой. При большой длине проводов и большей мощности электродвигателя целесообразно питать его через реле на 27 В, которое надо укрепить у двигателя или вилки. Цепь питания обмотки реле следует соединить с герконом рукоятки.
Для питания электродвигателя может быть использован любой выпрямитель с подходящими параметрами.
Большинство деталей минипомпы изготовлено из алюминиевых сплавов. Ось крыльчатки, соединительная муфта, скоба, хомут и крепеж — стальные, рукоятка — пластмассовая.
Журнал «САМ» №5, 1997 год
