Парафиновый фонарик из консервной банки

На даче, в деревне без фонарика трудно обойтись. Однако батарейки нынче дороги. Поэтому я давно уже заменил электрический фонарик на самодельный... парафиновый. Сделать его несложно. Пайка не требуется. Материалы — самые доступные, — пишет Г. Черненко.

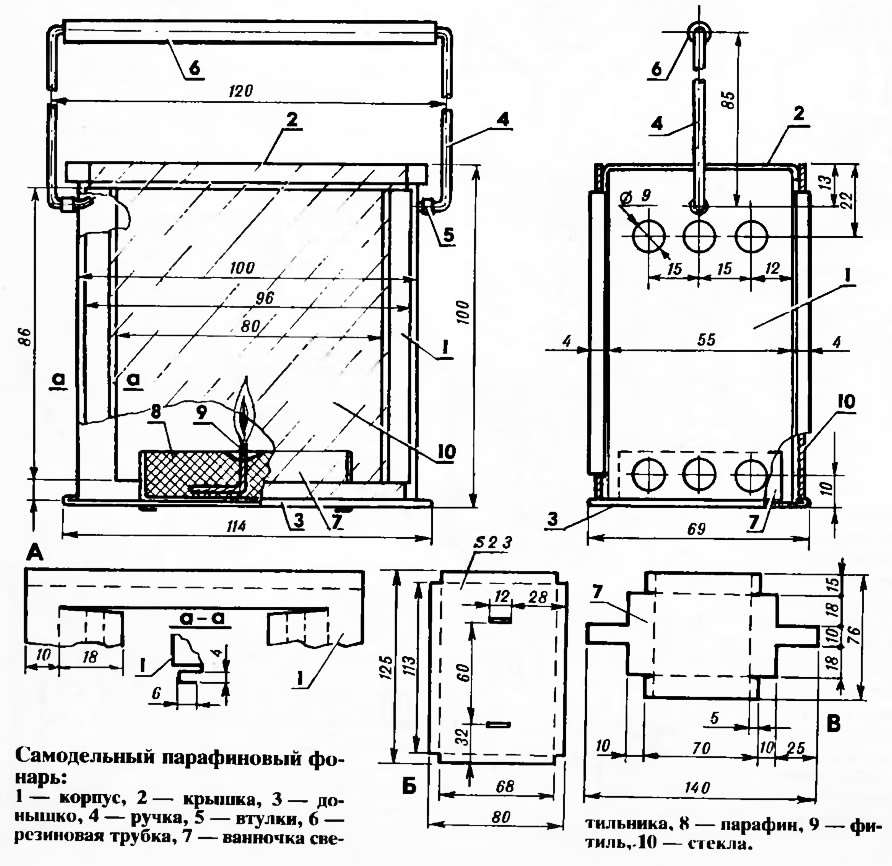

Возьмите металлическую консервную банку емкостью в один литр, например, от консервированного горошка. Ножницами срежьте верхний и нижний буртики. Дно отвалится. На деревянном бруске-оправке придайте корпусу банки (он станет также корпусом фонарика) прямоугольное сечение размером 100x55 мм.

На каждой из узких граней корпуса 1 пробейте или просверлите по шесть отверстий. Они будут необходимы для прохода воздуха. Здесь же гвоздем пробейте по одному маленькому отверстию для ручки 4 фонарика.

Зубильцем, можно самодельным, изготовленным из толстого гвоздя, на широких гранях проделайте окна. По вертикальным сторонам окон надо оставить полоски (см. рис. А). Загните их так, как показано на сечении а — а. Это будут пазы для стекол 10.

Во всех углах корпуса (вверху и внизу) сделайте надрезы глубиной 5 мм. После этого кромки отогните под прямым углом на ширину надрезов.

Крышка 2 и донышко 3 фонарика — также из жести (от другой банки). Они одинаковы по размерам и отличаются лишьтем, что на донышке делаются две прорези (см. рис. Б выкройки).

Сначала установим крышку. Загните кромки так, чтобы получилась деталь, похожая на маленький противень. Положите крышку на корпус фонарика и закрепите ее, загнув бортики. Чтобы края крышки не мешали установке стекол,края эти на широких гранях корпуса надо загнуть на оправке ударами молотка.


Донышко крепится так же, как и крышка.

Ручка фонарика сгибается из проволоки (сгодится алюминиевая) толщиной 3 мм. Чтобы ручка не сдвигалась и не задевала за корпус, наденьте на нее, с двух сторон, втулки 5, свернутые из полосок жести. На ручку для удобства наденьте отрезок резиновой трубки 6.

Заготовка ванночки 7 светильника показана на рис. В. Она — из жести. Согните ее по пунктирным линиям, а чтобы расплавленный парафин 8 не вытекал, замажьте неплотности замазкой.

Парафин возьмите от свечи. Растопите его и залейте в ванночку. Не забудьте про фитиль 9. Боковые хвостовики ванночки вставляются в прорези на донышке фонарика, а концы, вышедшие наружу, загибаются.

Стекла фонарика — размером 90x95 мм. Их можно сделать из стеклянных фотопластинок, немного подрезав последние. Вставьте стекла в прорези, и фонарик готов.
