Ограничитель глубины и наклона сверления

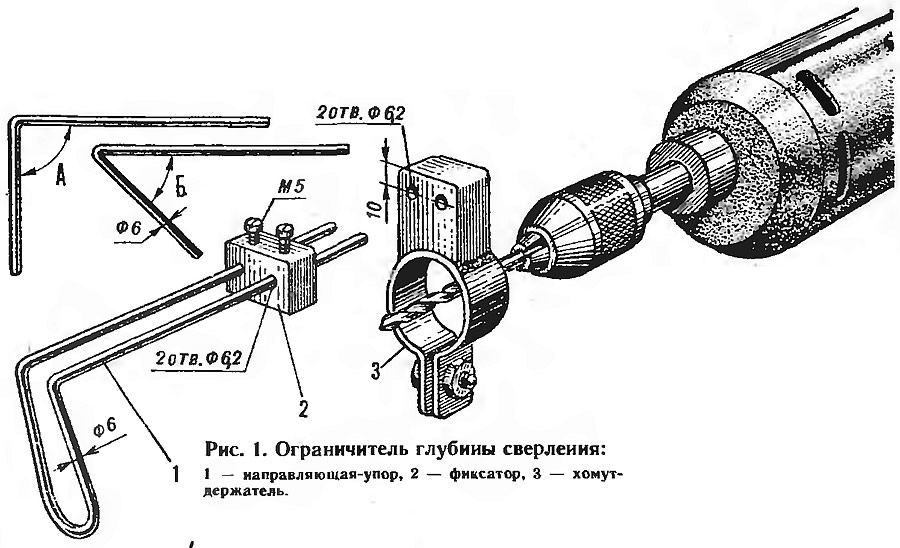

Часто бывают случаи, когда необходимо просверлить отверстие на строго заданную глубину. Сделать это вам поможет несложное приспособление, состоящее из трех деталей. Основная из них — хомут-державка — устанавливается на корпусе дрели. В два ее отверстия вставляется направляющая-упор, которая сгибается, как показано на рисунке, из металлического прутка ∅6 мм. Во время работы упор постепенно вдвигается в державку до соприкосновения ее с фиксатором (рис. 1), закрепленным на расстоянии, равном необходимой глубине сверления.


Это же приспособление помогает выдержать необходимый угол сверления (рис. 2). В зависимости от требуемого угла, под которым делается отверстие, направляющие-упоры могут быть сменные.

Другое приспособление — указатель угла сверления. На его деревянном фигурном корпусе помещена стрелка-отвес, сбоку нанесена шкала наклона (рис. 3). В нижней части — основании прорезан паз для ремня, с помощью которого указатель закрепляется на дрели. При ее наклоне в ту или иную сторону стрелка отклоняется, указывая угол входа сверла (рис. 4).

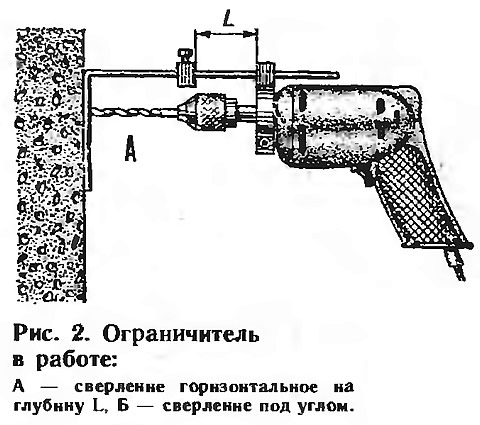

Рис. 2. Ограничитель в работе ►

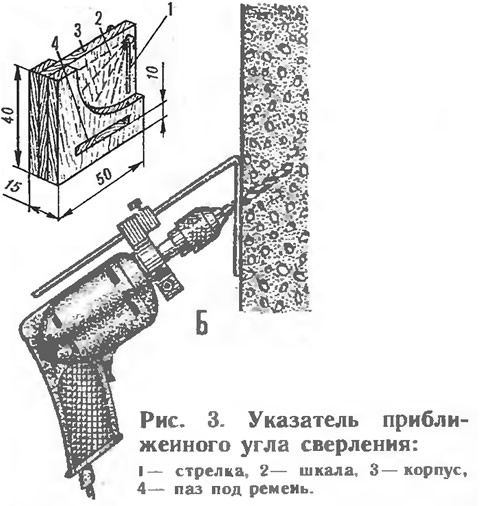

Рис. 3. Указатель приближенного угла сверления ►

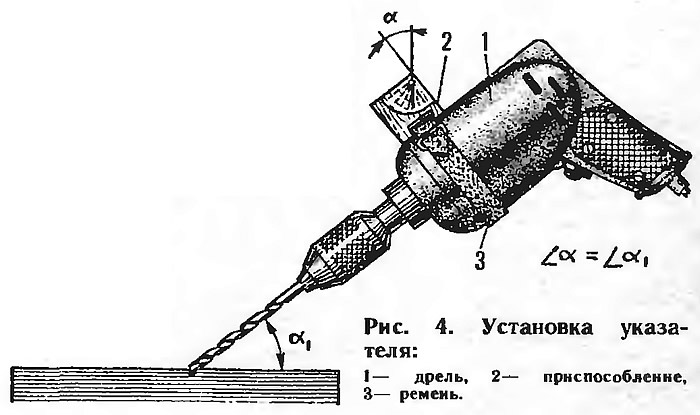

Рис. 4. Установка указателя ►
