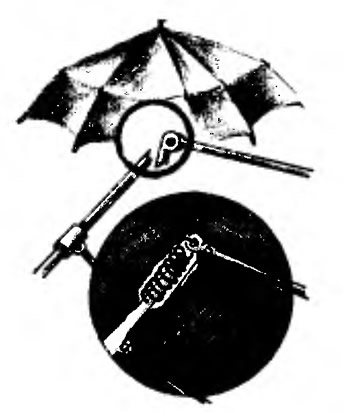

Чиним зонт-автомат
Очень давно я приобрел японский зонт-автомат, пишет С. Федотов из С.-Петербурга. Через некоторое время у него сломалось одно из складывающихся колен. Вырезать его из металла мне, признаться, было лень и, немного подумав, я нашел выход.
Вместо колена я установил пружинку. Натянул на спицу, а конец другой спицы закрепил в предварительно отогнутом ушке пружины. Получился сгибающийся элемент. Все это прекрасно работает уже 15 лет. За это время у пружинки лишь появился просвет в месте перегиба.

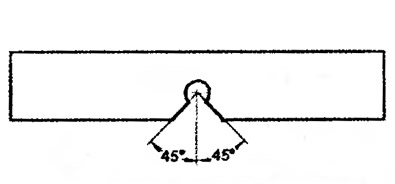

Ограничитель хода фрезы
При изготовлении мебели, деревянных игрушек и других самоделок нередко возникает необходимость снимать фаску с мелких деталей круглой формы. Чтобы сделать ее идеально ровной по всему периметру детали и уберечь пальцы от повреждения, опасность которого в подобных случаях очень велика, авторы одного из американских журналов рекомендуют сделать простенькое приспособление — ограничитель хода фрезы. Для этого нужно выпилить доску по длине фрезерного стола и шириной около 10 см, просверлить в ней отверстие, чуть большее диаметра фрезы и сделать в него V-образный врез, как показано на рисунке. Возможность контакта пальцев с вращающимися остриями фрезы при использовании ограничителя полностью исключена.

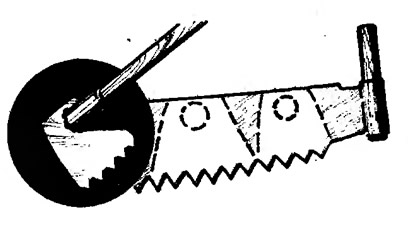

Мотыжки из пилы
Из полотна двуручной пилы, отслужившей свой срок, В. Беляков из п. Новозавидовский Тверской обл. сделал несколько удобных мотыжек для всей семьи. Зубилом он вырубил сегменты, как показано на рисунке. К каждому приварил по куску водопроводной трубы 03/4”, длиной 100 мм, в которых укрепил черенки. Такой мотыге «по зубам» и твердые комья земли, и корни сорняков.

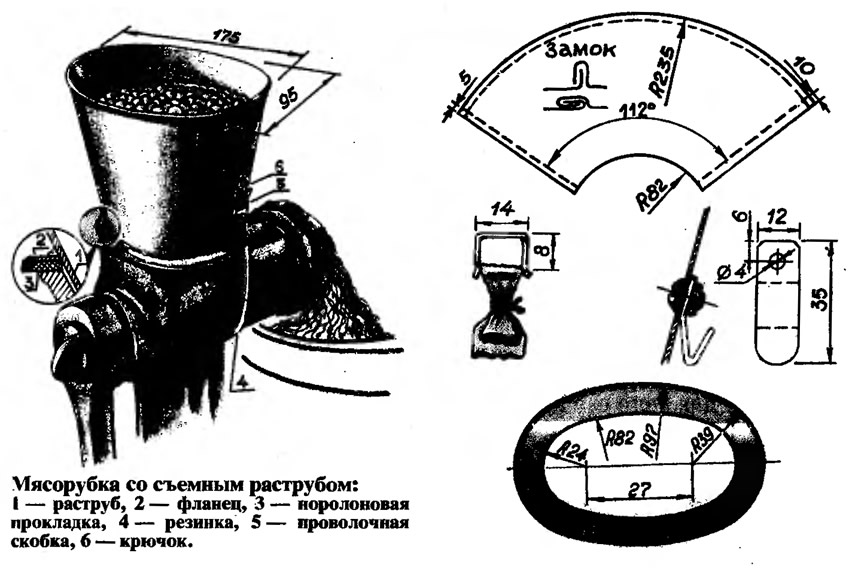

Мясорубка с раструбом
Домашним хозяйкам нередко приходится молоть на мясорубке ягоды, вареные овощи и другие мягкие продукты. Работа идет медленно из-за того, что горло мясорубки низкое и маловместительное. Делу можно помочь, если снабдить мясорубку съемным раструбом 1 (см. рис.), похожим на рупор.
Изготавливают его из жести. Заготовку сворачивают в конус, края которого соединяют замком. Шов можно пропаять. Конусу надо придать овальную форму, чтобы ручка мясорубки при работе не задевала за раструб. Верхнюю кромку для жесткости следует отогнуть.
В нижней части раструба припаивают уплотнительный жестяной фланец 2 овальной формы. Под него подкладывают резиновую или поролоновую прокладку 3.
Раструб удерживается с помощью резинки 4, которая цепляется проволочными скобками 5 за крючки 6 (из толстой жести) и охватывает корпус мясорубки. Крючки крепят винтами к раструбу.
Конус надо снабдить толкателем — палочкой длиной 25 см и диаметром 2 см. С его помощью удобно подталкивать продукты к шнеку мясорубки.

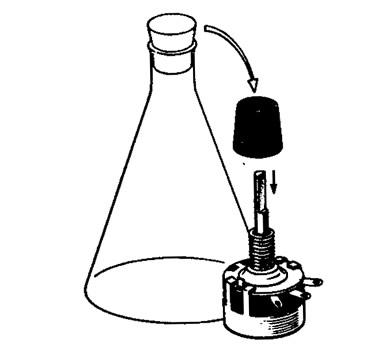

Рукоятка для потенциометра
Временную рукоятку для потенциометра легко сделать из резиновой пробки для химической посуды, делится опытом Н. Манычкин из Москвы. Пробку надо зажать в патроне дрели и неподвижным сверлом по оси пробки высверлить глухое отверстие диаметром несколько меньшим, чем у оси резистора. Пробка, насаженная на ось, прочно держится на ней за счет трения.

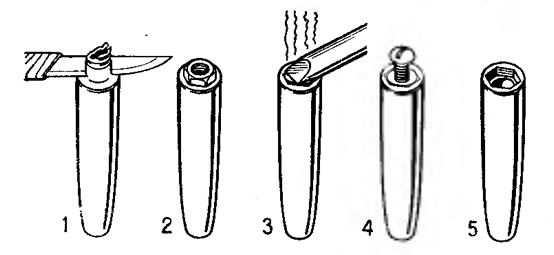

Торцовый ключик
Для завинчивания мелких гаек в труднодоступных местах я пользуюсь гаечным ключиком, который сделал из сломанной шариковой ручки, пишет В. Георгиев из Красногорска. Гайку нужного типоразмера положил на торец пластмассового обломка и прижал горячим паяльником. Дождался момента, при котором гайка, утопая в разогреваемой пластмассе, оказалась заподлицо с торцом (см. рис.) и быстро окунул заготовку в воду. А чтобы вынуть гайку из «новоиспеченного» гаечного ключа, вкрутил в нее подходящий по резьбе винт.

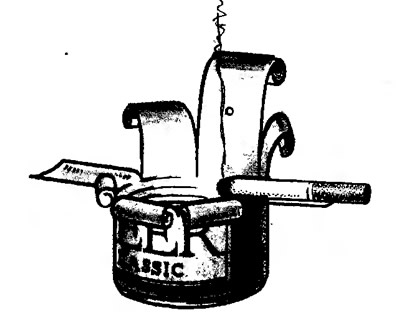

Минздрав не против тары
Легкие жестяные баночки из-под импортных напитков: пива, лимонада — могут быть отличным поделочным материалом. Яркую и красивую жестянку легко превратить в оригинальную пепельницу, пишет Ю. Васильев из Мурманска. Некурящие могут придумать и другие варианты использования этой новой для нас тары.
Искра вместо спички
Для розжига газовой плиты вместо спичек удобнее использовать электрическую зажигалку. Она надежна, удобна, безопасна.
Устройство представляет собой транзисторный блокинг-генератор, питаемый от батареи из двух элементов. Напряжение питания не более 3 В.
На выходной обмотке блокинг-трансформатора развивается напряжение до 10000 В. Этого достаточно, чтобы вызвать дугу длиной 1—2 мм. Такая дуга легко зажигает горелку.
Трансформатор Т1 собран на сердечнике Ш10х6. Обмотка L1 содержит 5 витков провода ПЭВ или ПЭЛ 0,5; L2 — 10 витков ПЭЛ или ПЭВ 0,8; L3 — 12000 витков ПЭВ 0,05. Транзистор можно взять типа П217.

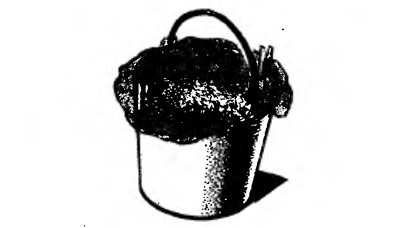

Пакет в мусорном ведре
Две прищепки по бокам мусорного ведра и старый полиэтиленовый пакет подходящих размеров, который удаляется вместе с мусором, намного упрощают операцию уборки, а само ведро долго остается чистым, сообщает А. Шевадров из г. Ульяновска.
Журнал «САМ» №1, 1997 год
