    Усадебный микротрактор из серийных узлов

    Дата: Январь 1993 года
                0



    Внешний вид трактора
    Внешний вид трактора ►
    Микротрактор, о котором рассказывается на этих страницах, построен на Дальнем Востоке. Его автор — механик В. Н. Лукьяненко — избрал при создании машины наиболее рациональный путь: использовал максимум серийных узлов и агрегатов, скомпоновав их в достаточно сильную, выносливую, юркую и вполне современную по внешним формам конструкцию.

    Вся конструкция микротрактора (рис. 1) разрабатывалась под двигатель ПД-10А в комплекте с редуктором и муфтой включения от списанного трактора ДТ-54А Использование дополнительно коробки передач от автомобиля ГАЗ-51 позволило получить восемь передних и две задние скорости.

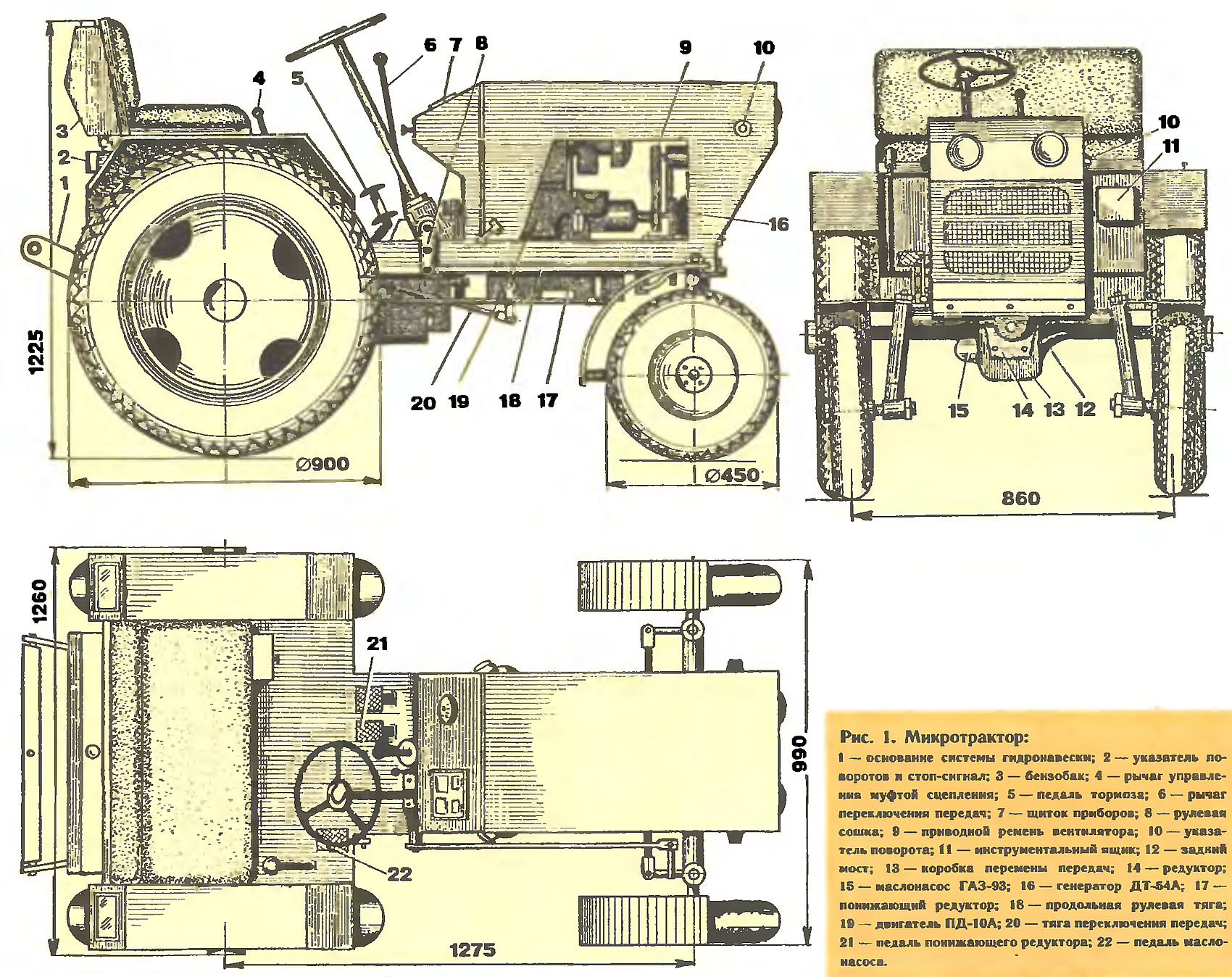

    Рис. 1. Микротрактор
    Рис. 1. Микротрактор ►
    ДВИГАТЕЛЬ (рис. 2) трактора подвергся небольшой переделке. Головка блока цилиндра подрезана, чтобы степень сжатия несколько повысилась. Дополнительный вал позволил несколько удлинить вал регулятора оборотов, обеспечив таким образом привод вентилятора, помпы и генератора. Для удобства запуска на двигателе установлен стартер с электромагнитным включателем от автомобиля ЗИЛ-130.

    Муфта включения редуктора оставлена без изменения; рычаг включения развернут на 180° и соединен с тягой рукоятки управления. Привод к коробке передач — цепной.

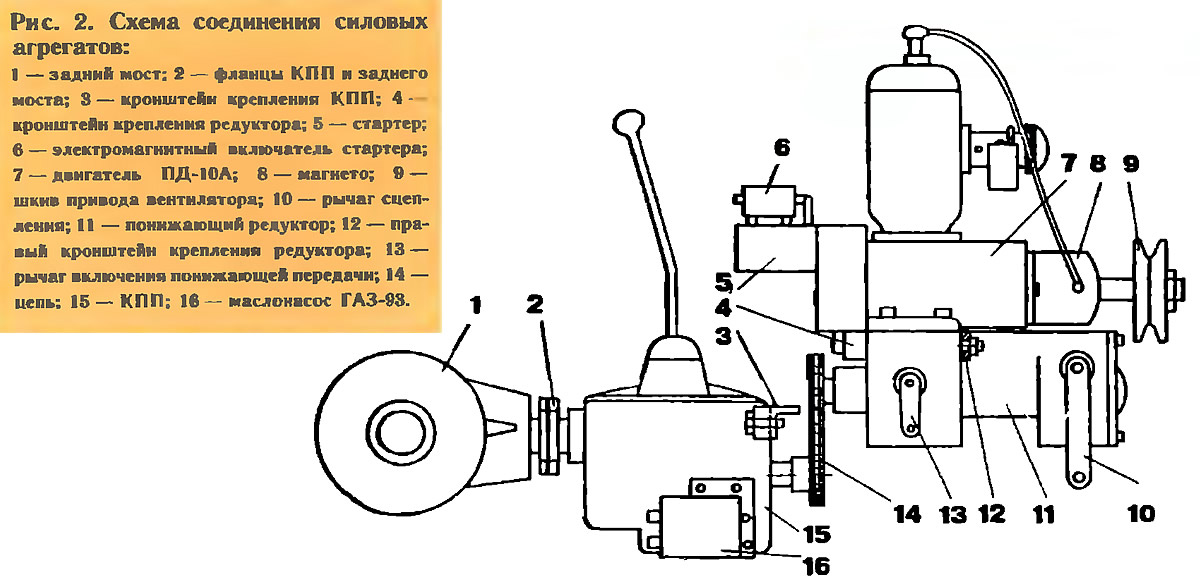

    Рис. 2. Схема соединения силовых агрегатов
    Рис. 2. Схема соединения силовых агрегатов ►
    СИСТЕМА ОХЛАЖДЕНИЯ водяная. Принудительную циркуляцию обеспечивает помпа от автомобиля МАЗ-200. Вентилятор с кронштейном и основанием для подшипников — самодельные. Радиатор от передвижного генератора киноустановки переделан по месту.

    РАМА (рис. 3) изготовлена из двутавровых балок № 10. К ее середине приварены две траверсы для крепления рулевой колонки и редуктора двигателя. Задний мост крепится к раме жестко.

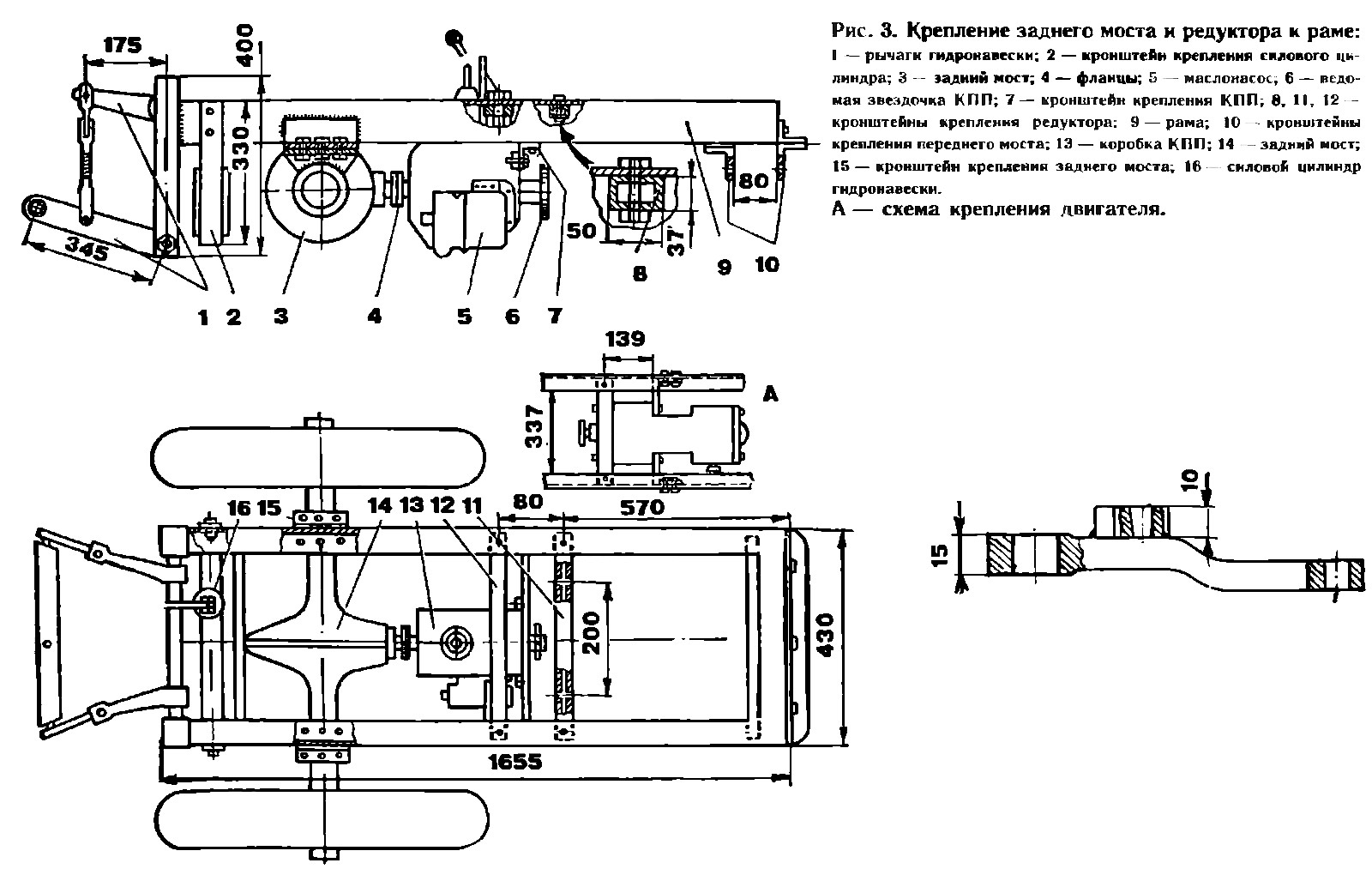

    Рис. 3. Крепление заднего моста и редуктора к раме
    Рис. 3. Крепление заднего моста и редуктора к раме ►
    ХОДОВАЯ ЧАСТЬ. Задний мост (рис. 3) — от автомобиля ГАЗ-51 — укорочен, как показано на рисунке. Балка переднего моста (рис. 4) самодельная, из трубы ∅36 мм.

    Тормоза гидравлические. Главный тормозной цилиндр и другие элементы тормозной системы от автомобиля ГАЗ-51. Задние колеса — от ГАЗ-51, передние — от сеялки, их размер 4,5X9.

    РУЛЕВОЕ УПРАВЛЕНИЕ (рис. 4) состоит из серийных и самодельных деталей. Так. колонка взята от ГАЗ-51, продольная тяга — от мотоколяски СЗА, а рулевое колесо и поперечная тяга самодельные.

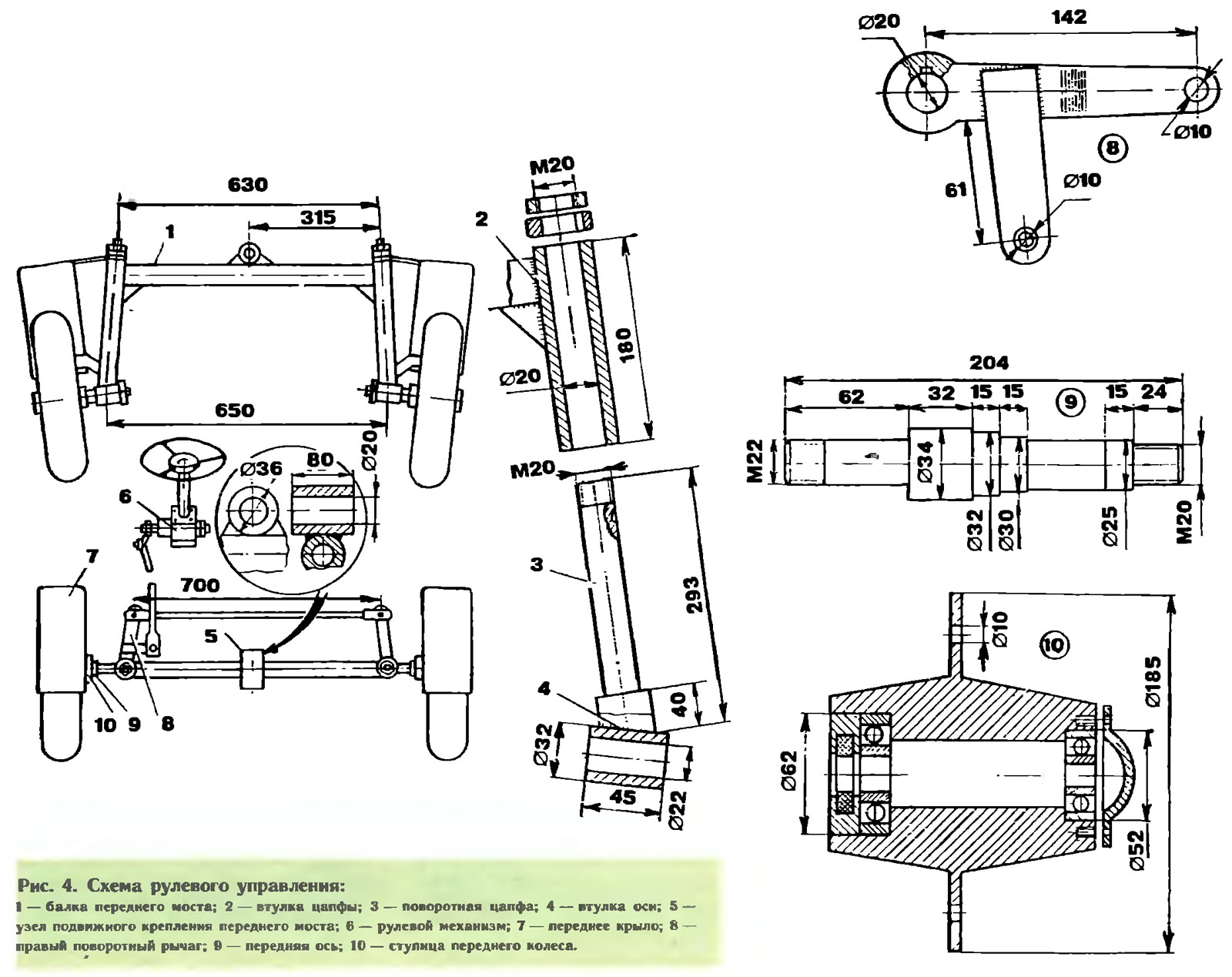

    Рис. 4. Схема рулевого управления
    Рис. 4. Схема рулевого управления ►
    ДЕТАЛИ ОБЛИЦОВКИ трактора, так же как и бензобак, сделаны самостоятельно. Другие части подбирались от различных серийных машин: аккумулятор — от ЗИЛ-130, генератор — от ДТ-54А. топливный насос — от лодочного мотора «Москва», а глушитель—от ИЖ-56. Есть на тракторе даже гидропривод: гидроцилиидр от колесного комбайна и насос от ГАЗ-93.

    Трактор был сконструирован и собран всего за год. Он стал надежным помощником при работах на маленьких участках, где большие машины использовать нерационально.

    Журнал «САМ» №1, 1992 год
